模块化拼接式工业防护围栏结构设计

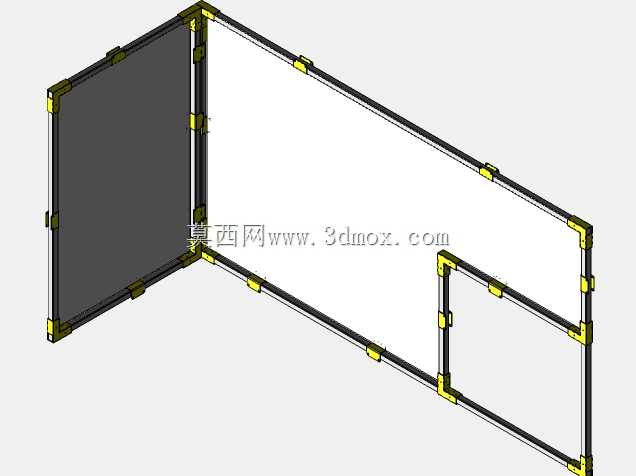

　　这款模块化拼接围栏主要面向生产车间作业区域隔离、自动化设备外围防护、仓储区域分区围挡等场景使用，核心作用是通过物理分隔划定作业边界，避免无关人员误入危险作业区域，同时可对设备运行范围、物料堆放区域做清晰的空间划分，减少生产现场的动线交叉干扰。从结构设计来看，整套围栏采用框架加挡板的组合形式，框架以标准截面的型材作为主受力杆件，节点位置采用专用的角向连接构件，可实现90度直角拼接以及直线段的延伸对接，连接构件同时兼顾杆件定位与紧固作用，无需在型材上做复杂的二次打孔加工，现场装配时仅需常规紧固工具即可完成拼接作业，能根据实际场地的边界尺寸灵活调整单段围栏的长度，适配不同形状的防护区域。设计过程中优先考虑了安装的适配性，

　　单块挡板嵌入框架的预留卡槽内，挡板与框架之间留有微量的调整间隙，可抵消现场地面不平整带来的装配应力，避免框架受力变形。围栏预留了可开启的门段结构，门体与主框架采用同规格型材制作，铰接位置与主框架的连接构件集成设计，无需额外加装独立的合页配件，门体关闭后可通过配套的锁止构件与相邻框架固定，满足人员进出、设备运维的通道需求。从安装边界来看，整套围栏的底部杆件可搭配落地式固定脚座，脚座上设计有长条形安装孔，可适配地面膨胀螺栓的安装位置偏差，安装完成后围栏整体的受力通过脚座均匀传递到地面，单段直线围栏的长度可根据型材的常规供货长度做裁切调整，转角位置的连接构件可同时固定三个方向的杆件，满足L型、U型等多种围合形状的搭建需求。

　　框架上的连接构件沿杆件长度方向可灵活调整位置，可根据挡板的实际尺寸调整固定点间距，适配不同厚度、不同材质的挡板安装，无论是实心挡板、网格挡板还是透明防护板，都可以通过调整固定件的位置完成装配，无需重新设计框架结构。整套结构没有复杂的异形加工件，所有杆件均为标准直型材，连接构件为通用标准化配件，后期维护时如果出现杆件变形、挡板破损的情况，仅需更换对应位置的配件即可，无需整体拆解围栏结构，能有效降低现场运维的成本与工作量。在实际使用场景中，这类围栏可根据防护等级的需求调整挡板的形式，针对有焊渣飞溅、切削液飞溅的作业区域，可搭配实心挡板实现全封闭防护；针对仅需做区域划分、需要保证视线通透的场景，可更换为网格挡板或者透明挡板，在实现物理隔离的同时不影响现场的目视化管理。
