工业挤压铝型材框架式作业支撑台结构

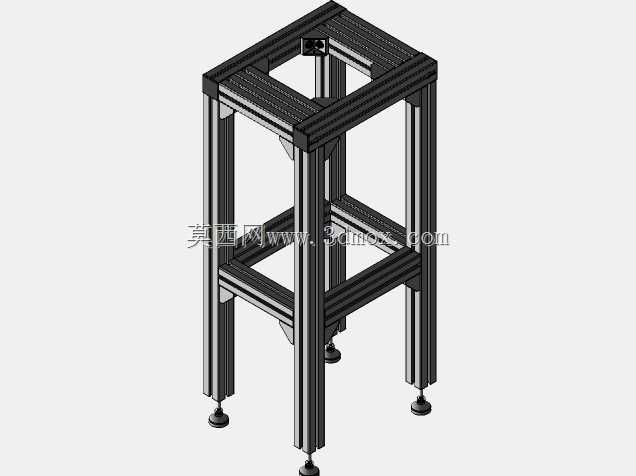

　　这类挤压铝型材搭建的框架式作业支撑结构，在轻工装配、实验室检测工位、小型自动化设备配套架体场景中应用十分广泛，相比传统焊接钢支架，它无需做表面防锈涂装，后期改型调整时仅需拆解对应紧固件就能完成结构改动，适配多品种小批量的生产工位快速搭建需求。整个架体采用标准欧标工业铝型材拼接，四根竖向型材作为主承重立柱，上下两层横向型材围合形成矩形承托边框，中层额外增设一圈横向型材做加强拉筋，避免立柱受侧向载荷时出现形变偏移，顶部预留的中空框位可直接嵌入安装作业台面、小型设备主机或者输送线体段，不需要额外在型材上做大面积铣削加工。底部配置的可调防滑脚座，可根据现场地面平整度单独调节每个支脚的高度，调节范围覆盖常规车间地面15mm以内的高度差，

　　保证架体整体处于水平状态，脚座底部的防滑橡胶垫能增大与地面的摩擦力，避免作业过程中架体出现滑移，同时也能减少设备运行振动向地面传递。设计过程中优先遵循铝型材模块化搭建逻辑，所有型材连接位置均采用内置角件配合T型螺栓锁紧，没有外露的焊接凸起，型材槽口可直接嵌入密封条或者安装线槽，方便后期布设工位气路、电路管线，架体的整体外形尺寸适配单人作业的操作空间，竖向高度符合人体站立作业的肘部高度区间，操作人员在架体旁完成装配、检测作业时不需要过度抬臂或者弯腰。从安装边界来看，架体的外轮廓尺寸规整，没有外凸的连接部件，多台同类型架体并排布置时可以紧密贴合，不会出现干涉问题，型材的选型根据顶部承载重量匹配，常规配置下可承载80kg以内的作业载荷，

　　若需要承载更重的设备，仅需更换更大截面规格的铝型材，不需要改动整体的连接逻辑与框架布局，能大幅缩短非标工位架体的设计与搭建周期。中层的加强拉筋除了提升架体整体刚性之外，还可以作为辅助层板的安装位，用来放置作业工具、待加工工件或者检测辅具，充分利用架体的竖向空间，避免作业台面杂乱堆积物件影响操作。
