车间物料转运恩瓦尔多层承载台车结构

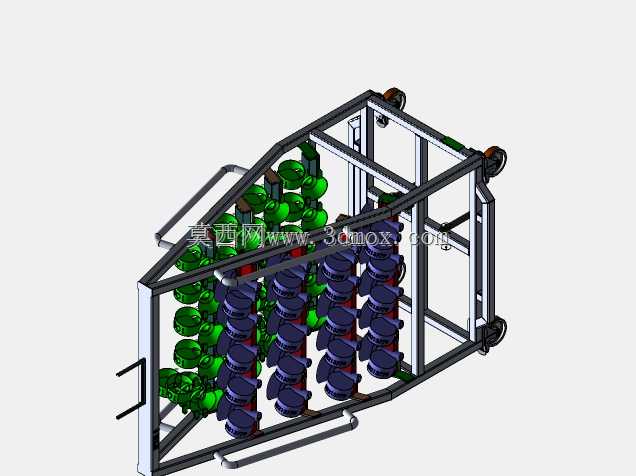

　　这款台车结构主要面向离散制造车间的工序间物料转运场景，适配机加工、装配线旁的工件短距离驳运需求，可直接对接生产工位的物料补给环节，替代传统零散托盘的人工搬运模式，降低工序间物料流转的磕碰风险。整体框架采用矩形钢管拼焊成型，底部配置带刹车的万向脚轮，可在环氧地坪的车间通道内灵活转向，停靠工位时踩下刹车即可实现位置固定，无需额外地脚固定，适配多工位轮换的柔性生产布局。框架内部设置分层式工件定位座，图中可见绿、蓝两色的定位支撑单元，分别对应两类不同规格的工件，每个支撑座的型面与工件外形轮廓贴合，可限制工件在转运过程中的横向、纵向窜动，避免工件表面相互刮擦，支撑单元采用快拆式安装结构，可根据承载工件的型号更换对应定位座，

　　无需改动主体框架结构。台车的端部设置推拉扶手，扶手高度符合人体工程学操作高度，操作人员站立时可自然握持发力，扶手与框架采用螺栓连接，磨损后可单独更换。框架的边角位置均做圆弧过渡处理，避免车间内通行时剐蹭人员或周边设备，主体框架的外形尺寸适配标准车间通道的宽度要求，同时可直接推入多数标准升降货梯，满足跨楼层的物料转运需求。设计过程中优先考虑了承载的均布性，每层支撑梁的排布对应工件的重心位置，避免偏载导致的框架变形，底部横梁做了加强处理，可承受满载时的整体载荷，脚轮的安装座与框架底部采用加厚连接板焊接，防止长期重载使用后安装位开裂。台车侧面预留了标识牌安装位，可粘贴物料型号、对应工位的标识，方便车间物料管理人员快速识别，

　　框架上部设置的防护栏结构，可避免上层工件在急停或过坎时滑落。这类台车在实际生产中可配合线边货架使用，满载工件的台车可直接停靠在装配工位旁，操作人员无需转身即可取放工件，减少无效动作浪费，空台车可堆叠存放，降低闲置时的仓储空间占用。
