带延伸托架的车间物料转运手推车结构

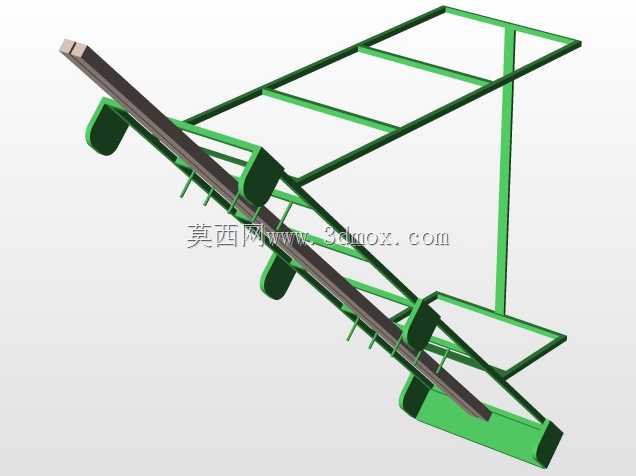

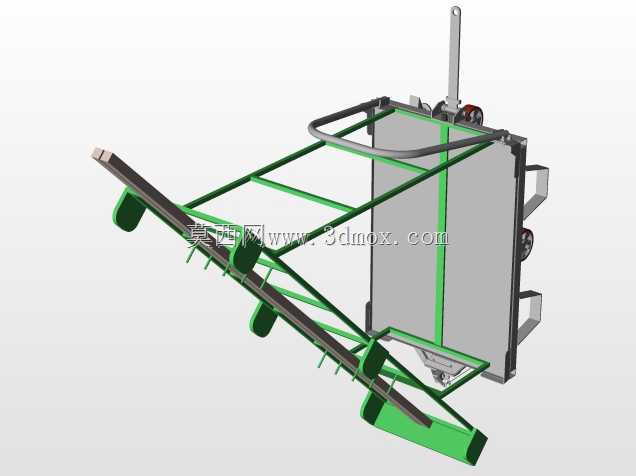

　　这款带延伸托架的手推车结构，主要面向生产车间内部工序间物料周转、仓储库区零散货品短距离转运场景设计，可适配常规箱装工件、长条型型材、零散包装配件的搬运需求，解决普通平板手推车无法稳定承载长尺寸物料的痛点。从结构设计逻辑来看，主体承载框架采用矩形管材弯折焊接成型，框架内部设置多道横向加强肋，分散承载时的集中应力，避免长期重载出现框架下挠变形；延伸托架与主框架采用铰接式连接结构，非使用状态下可向上翻折贴合主框架侧边，减少闲置状态下的占地空间，翻折后可通过侧边的弹性插销完成位置锁定，防止转运过程中托架意外晃荡。底部行走轮组采用定向轮与万向轮搭配的布置方案，靠近推行把手的一侧安装万向带刹脚轮，既可以保证直线推行时的方向稳定性，

　　在狭窄通道内转向时也能灵活调整行进角度，停靠作业时踩下刹车即可锁定轮组，避免装卸物料时车体滑移。主承载面的边缘设置有向上凸起的挡边结构，可防止转运过程中箱装物料从侧边滑落，延伸托架的承载面设置有防滑橡胶垫，增大与长尺寸物料之间的摩擦力，搭配托架上的可调节绑带挂点，可通过绑带对长条物料进行捆扎固定，避免转运途中物料窜动掉落。从安装边界尺寸来看，主框架的宽度适配车间常规人行通道、货梯入口的通行宽度，翻折延伸托架后的整体长度可满足常规电梯轿厢的进深要求，展开托架后可承载长度超出主框架一倍的长条物料，托架的支撑腿在展开后可与主框架底部轮组形成稳定的四点支撑，避免长物料端侧下沉导致车体倾翻。推行把手采用倾斜角度设计，符合人体工程学施力角度，

　　把手表面套有防滑耐磨的橡胶套，长时间推行时可减少手部磨损，把手与主框架的连接位置设置有三角加强筋，提升连接位置的结构强度，避免重载推行时把手连接处出现焊缝开裂。整个结构的管材壁厚选型经过承载校核，可满足日常车间150kg以内的物料转运需求，所有焊接位置均做打磨去毛刺处理，避免使用过程中剐蹭操作人员或刮伤物料包装，框架表面采用喷塑处理，具备基础的防锈耐磨损能力，适配车间多粉尘、偶尔有切削液溅落的使用环境。
