工业用多格储物恩瓦尔钢柜结构设计

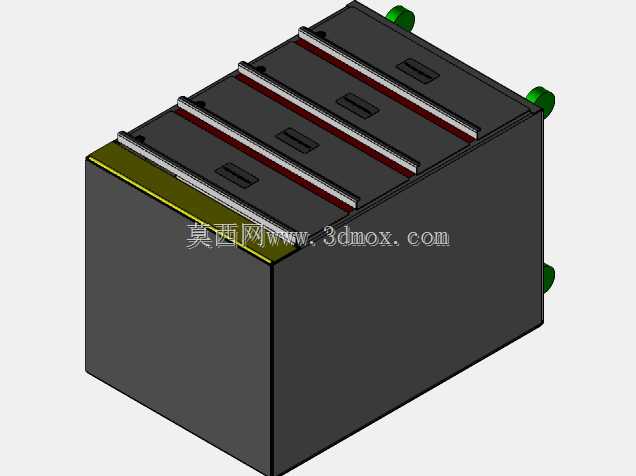

　　这款钢柜的三维结构设计，核心面向工业生产车间、仓储分拣区域、设备运维站点的工具与零散物料存储场景，区别于民用办公储物柜，整体采用全钢焊接框架作为承载基础，柜体侧板与背板采用加厚冷轧钢板弯折成型，弯折处预留R3圆角过渡，既避免板材应力集中导致的长期形变，也能消除安装使用过程中的锐边划伤风险。柜体顶部设置四组等距排布的横向分隔滑轨，滑轨内嵌防滑橡胶嵌条，可根据存储物品的尺寸灵活调整内部格挡的间距，无需额外打孔即可完成格挡位置的锁定，适配不同规格的工装夹具、检测量具、备品备件的分类存放需求。柜体侧面预留的四个绿色凸起结构为吊装定位柱，既可以配合车间行吊的吊具完成整柜的移位吊装，也能作为多柜并排拼接时的定位基准，

　　拼接时相邻柜体的定位柱可嵌入对应凹槽，保证整排柜体安装后侧面齐平无错位，间隙控制在1mm以内，满足洁净车间对柜体拼接缝隙的防尘要求。设计过程中优先考虑了柜体的承重边界，单格格挡的额定承重为50kg，整柜满载总承重不低于200kg，底部框架采用加厚方管焊接作为支撑底座，底座高度预留100mm的叉车作业空间，可配合手动液压叉车完成短距离的整柜转运，无需额外配置托盘。柜门采用内嵌式安装结构，关闭后与柜体外表面齐平，无外凸部件，避免车间通道内人员通行、物料转运时发生勾挂碰撞，柜门内侧预留有标签卡槽位，可插入标识卡明确对应格挡的存储物料类别，方便作业人员快速取放物品。柜体表面采用喷塑处理的工艺预留结构，所有外露板材边缘均做钝化处理，

　　保证喷塑层的附着力，避免长期使用后出现涂层脱落、锈蚀的问题。整体建模过程中对所有装配间隙做了公差匹配，活动部件的配合间隙控制在0.2-0.5mm之间，既保证部件活动顺畅，也不会因间隙过大出现晃动、异响的问题，可直接作为钢柜生产加工的结构参考，也能用于车间仓储布局的三维仿真排布，提前验证柜体与周边设备、通道的空间匹配度，避免现场安装时出现尺寸干涉问题。
