多工位圆盘式机床加工定位工装结构

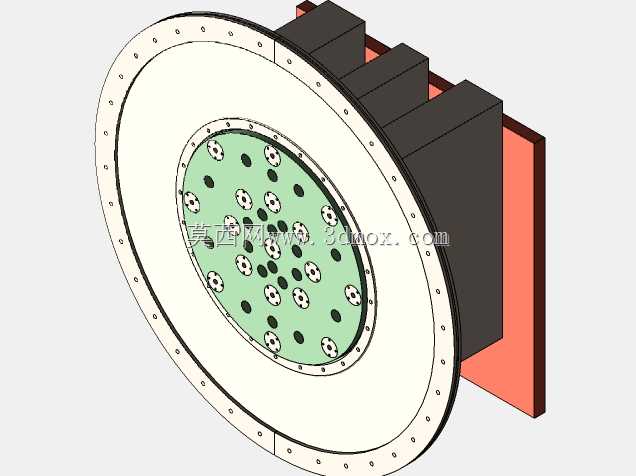

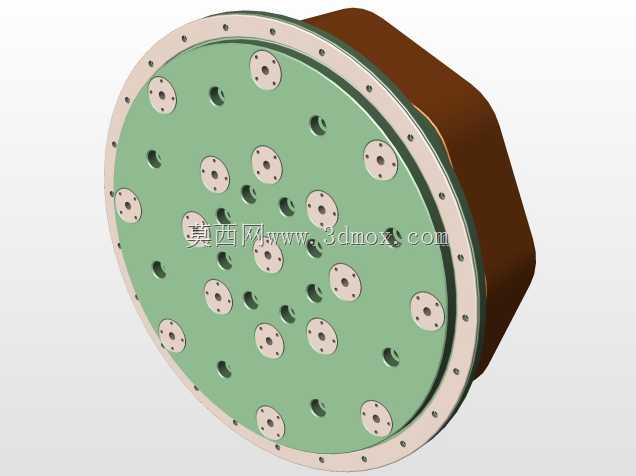

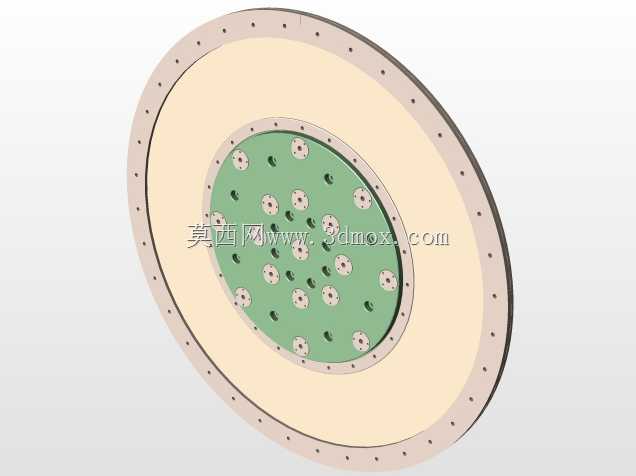

　　这款圆盘式多工位装夹结构，主要面向批量零件的机加工工序场景，常见于数控加工中心、钻攻中心的批量零件生产环节，可一次装夹完成多件同规格零件的钻、铣、攻丝等工序加工，大幅减少单件装夹的辅助时间，提升设备稼动率。从结构设计来看，主体采用圆盘式布局，安装基面为带均布连接孔的法兰边结构，可直接通过螺栓固定在机床回转工作台或者专用工装基座上，安装边界与常规四轴、五轴转台的安装法兰尺寸匹配，不需要额外制作过渡连接板，现场适配性较强。盘面的装夹工位采用环形阵列排布，每个工位都设置了独立的定位销孔与锁紧螺纹孔，可根据待加工零件的外形更换对应的定位衬套与压块，不需要更换整个夹具体，适配不同规格的小型盘类、轴类零件的装夹需求。

　　夹具体背部的腔体结构用于内置气路或者油路管路，若配置气动或液压夹紧组件，可实现所有工位的同步夹紧与松开，操作时不需要逐个工位手动锁紧，进一步降低操作人员的劳动强度。设计过程中，盘面的平面度公差控制在0.02mm以内，各工位定位孔相对于圆盘回转中心的位置度公差不超过0.015mm，保证转台分度加工时，每个工位的零件都能获得一致的加工精度，避免因装夹位置偏差导致的零件尺寸超差。夹具体的外缘设置了一圈防护边，可阻挡加工过程中的切削液、铁屑飞溅到背部的管路连接区域，减少铁屑堆积造成的管路堵塞或者夹紧机构卡滞问题。盘面预留的多个沉头通孔，既可以作为装夹工位的定位基准，也可用于安装辅助支撑柱，针对薄壁类零件加工时，可在零件下方增加辅助支撑，

　　减少切削力造成的零件变形。这类工装在实际生产中，尤其适合小型五金零件、汽车零部件的批量加工场景，相比传统的单件装夹夹具，单次装夹的零件数量可提升十余倍，同时配合机床的自动分度功能，可实现一次装夹完成零件多个面的加工，减少零件二次装夹带来的定位误差。结构上没有多余的冗余设计，整体刚性经过受力校核，在满工位装夹、大切削量加工的工况下，盘面的形变量控制在允许范围内，不会因为切削振动导致零件加工表面出现振纹，也不会出现夹紧松动的问题。日常维护时，只需要定期清理盘面的铁屑，检查各工位定位销的磨损情况，更换磨损的衬套即可，维护成本较低，适合量产车间长期连续使用。
