快装式折叠铰接连接固定组件结构设计

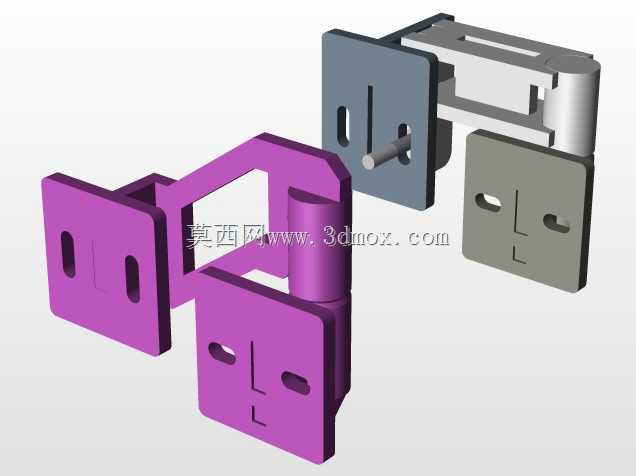

　　这类折叠铰接连接组件，常应用在需要反复开合、折叠收纳的工装治具、小型设备机架、模块化展具以及便携类机械结构的铰接部位，替代传统的合页加螺栓的冗余连接方案，减少装配工序的同时提升铰接部位的结构一致性。从结构设计逻辑来看，组件采用对称式安装基板作为固定端，基板上预留的长圆孔与定位孔组合，既可以在安装时微调固定位置，补偿安装面的加工公差，也能通过穿装标准紧固件实现与安装基体的可靠固定，避免铰接部位受载后出现松动偏移。中间的铰接转轴部位采用一体化的轴套配合结构，没有额外的分体销轴防脱零件，转轴与两侧连接臂的配合间隙控制在合理范围，既保证转动过程无卡滞，也不会因间隙过大出现铰接部位晃动的问题，开合过程的阻尼感均匀，

　　能在任意开合角度保持稳定的姿态，不会出现自由垂落的情况。两侧的连接臂采用弯折成型的一体式结构，没有多余的拼接焊缝，整体受力路径连续，在承受垂直于安装面的倾覆载荷时，应力能均匀分散到整个连接臂与基板的过渡位置，不会在转角处出现应力集中导致的结构断裂。安装边界方面，单组组件的安装基板为方形结构，固定孔位的中心距适配常规的20mm、30mm规格铝型材的安装槽距，不需要额外加工转接板就能直接固定在标准型材框架上，铰接部位的转动半径经过优化，开合过程中连接臂不会与安装基体的侧边发生运动干涉，折叠后整体厚度较薄，能大幅缩小结构收纳后的整体体积。在实际选型使用时，这类铰接件不需要额外搭配阻尼垫片或者定位销，

　　自身结构就可以满足常规工况下的铰接定位需求，适合用在需要经常拆装、反复折叠的模块化设备上，相比传统的冲压合页，其整体结构强度更高，抗侧向载荷的能力更强，不会因为频繁开合出现转轴变形、基板断裂的问题，同时安装过程不需要复杂的调试，只要对准安装孔位拧紧紧固件即可完成装配，能有效缩短设备的组装工时。
