箱式快装过滤通风单元结构设计

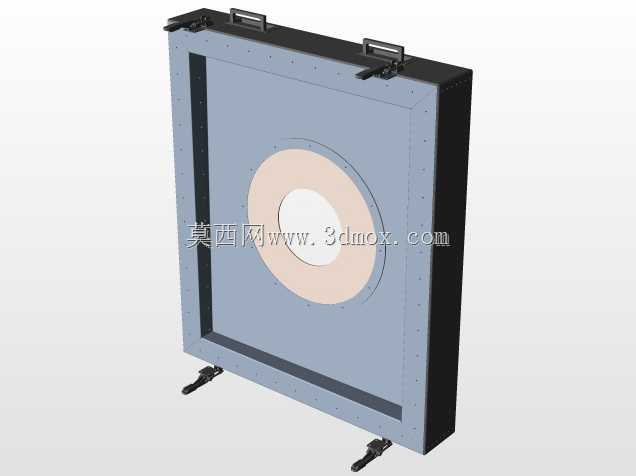

　　这款箱式结构的通风过滤单元，主要应用在洁净车间回风段、工业设备进风防护、局部排风净化等场景，作为风道系统的末端过滤模块使用，能够拦截气流中的粉尘、悬浮颗粒物，保障后端设备或者作业空间的空气洁净度达标。从结构设计来看，整体采用薄钢板折弯拼焊的框架主体，正面预留大尺寸圆形过滤元件安装位，过滤元件通过压圈配合周圈螺栓实现压紧密封，避免未经过滤的气流从安装缝隙旁通泄漏，过滤位内侧设置承托结构，能够适配不同厚度的板式或者滤筒式过滤耗材，更换耗材时仅需拆卸正面压圈即可完成操作，无需拆解整个箱体，大幅降低后期运维的操作难度。箱体顶部设置两个嵌入式提手，方便设备在安装转运过程中的人工搬运，提手采用沉台安装设计，不会突出箱体上表面，

　　避免多台设备堆叠或者并排安装时出现干涉问题。箱体侧边和底部配置的快装锁扣，是专门为集成安装设计的结构，现场安装时不需要额外焊接或者打孔固定，通过锁扣可以快速将该单元与相邻的风道段、设备风口进行扣合连接，锁扣的压紧行程经过匹配设计，扣合后能够保证对接面的密封胶条压缩量处于合理区间，既不会因为压缩量不足出现漏风，也不会因为压缩过量导致胶条过早老化失效。从安装边界来看，整体为方正的箱型结构，外轮廓没有突出的不规则结构，安装时仅需要预留对应长宽高的方正空间即可，对接法兰的孔位采用通用的等间距排布设计，能够适配多数常规工业风道的对接尺寸，不需要现场二次改孔。箱体背面为封闭结构，仅预留与风道对接的开口，整体结构的强度经过加强筋折弯处理，

　　即使在较高的风压工况下，箱体侧板也不会出现明显的形变，避免因为结构变形导致密封间隙增大、过滤效率下降的问题。在设计过程中，特意将所有的紧固件安装位都设置在箱体外侧，运维人员不需要进入风道内部就可以完成所有的拆装操作，适配工业现场运维的安全操作规范，同时箱体表面做了喷塑处理，能够适应一般工业环境下的防潮、防轻度腐蚀需求，延长设备的整体使用寿命。
