多罐体组合斜置式储运承载架结构

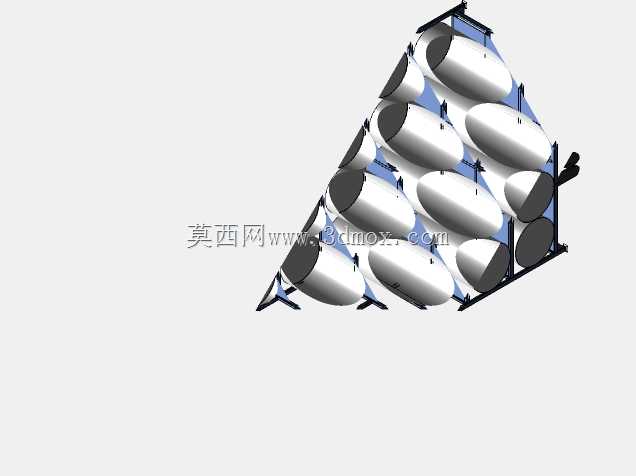

　　该结构主要面向散料流体类工业物料的中转储运场景，适配厂区内部短驳、固定工位暂存、物流运输环节的罐体承载需求，可同时固定多组圆柱状储运罐体，解决传统单层平置存储模式下空间利用率不足、罐体固定点位冗余、转运过程易窜动的实际问题。整体框架采用三角形斜置排布逻辑，打破常规水平层叠的布局思路，将单组罐体沿倾斜支撑面依次错位排列，在相同占地投影面积下，可容纳的罐体数量较传统平置货架提升近四成，同时斜置角度经过受力校核，可保证罐体出料口处于低位区间，适配部分需要重力出料的流体物料存储需求，无需额外配置顶升出料辅助机构。框架主体采用型材拼接结构，支撑立柱与斜向横梁的连接点位均做了加强处理，每个罐体对应独立的弧形抱箍固定位，

　　抱箍弧度与罐体外径完全贴合，可避免罐体在转运过程中出现径向滑动，相邻罐体之间预留有足够的操作间隙，方便操作人员接入管路、启闭阀门，不会出现相邻构件干涉操作的问题。从安装边界来看，整体架体底部设置有统一的安装基准面，可直接固定在转运托盘或者厂区地坪上，底部支脚预留有叉车叉取孔位，适配常规工业叉车的转运作业，无需额外定制适配属具。架体侧边设置有牵引连接位，可多组串联后通过厂区牵引车进行长距离转运，适配车间之间的物料调度需求。设计过程中对整体重心做了偏移校核，斜置排布的罐体整体重心落在架体底部支撑面的中心区域，满载状态下不会出现侧倾风险，架体顶部设置有起吊点位，可适配行车吊装作业，满足不同场景下的移位需求。

　　每个罐体的支撑位都设置有缓冲垫层，可减少转运过程中颠簸对罐体焊缝的冲击，延长罐体使用寿命，同时框架所有外露棱边均做了倒角处理，避免操作人员作业时出现磕碰划伤。该结构可根据实际存储罐体的尺寸调整层间距与抱箍规格，适配不同容积的圆柱储运罐体，无需重新搭建整体框架，具备较强的场景适配性，在化工原料中转、食品流体存储、工业废液归集等场景下均可直接套用该结构逻辑，减少重复设计的工作量。
