无焊接式恩瓦尔方形箱体结构设计

　　这款无焊接恩瓦尔方形箱体，最初是为食品加工车间的物料暂存场景开发的结构方案，后续也可拓展至化工试剂中转、电子元器件无尘存储等对腔体密封性、内壁洁净度有较高要求的工况。区别于传统焊接箱体易出现焊渣残留、焊缝锈蚀、热变形导致平面度超差的问题，该结构全程采用折弯咬合加密封胶嵌装的拼接逻辑，所有板材连接位置均通过预制的折边卡扣完成限位固定，无需后续打磨、补焊、酸洗等工序，内壁可做到全程无凸起、无死角，清洁时可直接用高压水枪冲洗无残留，完全符合食品接触类设备的卫生验收标准。从设计逻辑上看，整个箱体以等厚薄壁板材为基础基材，六个面的拼接位置均做了双层折边强化处理，相邻板材的咬合边预留了0.2mm的密封胶填充槽，

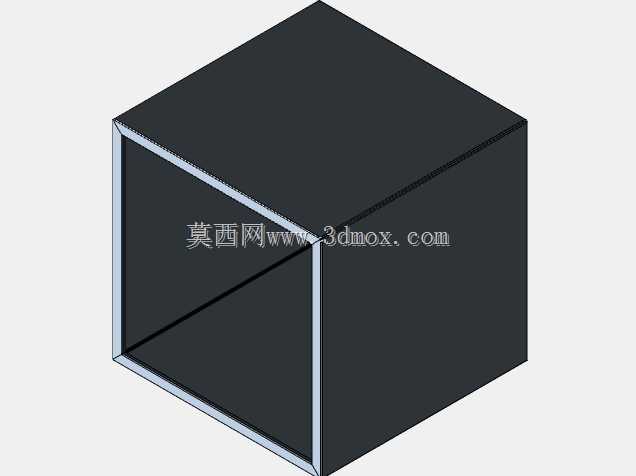

　　装配时只需在槽内注入适配工况的密封胶，再通过折边的自锁结构压合到位，静置固化后即可达到IP65级的密封效果，整体结构强度比同厚度焊接箱体高出15%左右，同时避免了焊接热影响区导致的板材应力集中问题，长期承受内外压差时不会出现焊缝开裂的隐患。外形尺寸上该箱体采用正立方体基准构型，所有外棱边均做了R3mm的圆角处理，既避免了钣金锐边造成的安装划伤，也能减少搬运过程中的磕碰变形，安装边界预留了底部四个M6的固定脚座孔位，孔位间距按照通用工业货架、设备机架的安装模数设计，可直接适配现有生产线的安装工位，无需额外加工转接板。箱体的开合面设置在顶部，盖板采用同样的无焊接折边结构，与箱体上口的咬合边配合后，通过侧边的快拆卡扣完成锁紧，

　　日常开启清理或取放内部物料时无需借助专用工具，单人即可在10秒内完成开合操作。针对不同工况的适配需求，该结构的板材厚度可根据承载要求在1mm-3mm区间调整，折边咬合的深度也会随板材厚度同步匹配，保证不同规格下的结构一致性，若用于有保温需求的场景，还可在双层折边的空腔内填充保温棉，无需额外加装外保温层即可满足低温或高温物料的存储要求。整个结构的所有折弯工序均可通过常规数控折弯机完成，无需开模，小批量生产时的加工周期比焊接箱体缩短40%以上，加工成本也能降低近三成，非常适合中小批量的定制化工业容器需求。
