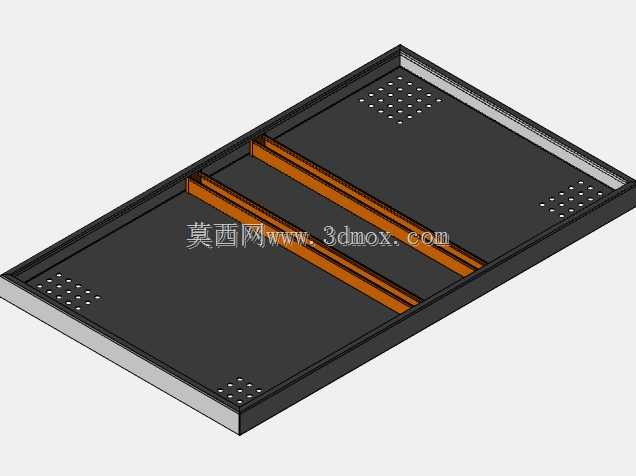

带加强筋多孔安装位矩形设备封盖结构

　　这类矩形封盖多用于工业柜体、户外设备舱、模块化集成机架的顶部防护场景，日常工况下需要承担顶部落尘阻隔、零星溅液防护、轻度外力磕碰缓冲的作用，部分安装在户外场景的同结构封盖还要兼顾散热透气与防异物落入的平衡。从结构细节来看，封盖主体采用薄型板材弯折成型，四周边缘做了折边处理，折边高度匹配对应安装位的止口深度，安装时可直接嵌入设备框架的预留槽位，不需要额外设计复杂的定位结构，折边内侧预留的均匀间隙可填充密封胶条，满足IP54左右的基础防护等级需求。封盖板面的四个角区规则排布了多组通孔，这些孔位对应设备框架上预设的安装螺柱，装配时可直接通过紧固件锁紧，孔位的排布间距严格匹配标准工业机架的安装孔距，不需要现场二次打孔适配，

　　能大幅缩减现场装配的工时。板面中部设置的两条平行凸起加强筋，是整个结构设计的核心细节，薄型板材本身的平面刚度有限，大尺寸矩形板面如果没有加强结构，受温度变化、长期承重或者外力按压时很容易出现中部凹陷变形，两条平行的凸起筋沿着封盖的长轴方向布置，筋的凸起高度控制在不超出折边高度的范围内，既不会影响封盖安装后与周边结构的齐平度，又能将板面的整体抗弯刚度提升40%以上，即使在封盖顶部临时放置轻型工具、检修配件，也不会出现明显的形变。筋条的截面采用圆弧过渡设计，没有尖锐的直角结构，一方面是钣金折弯加工时能减少应力集中，避免折弯处出现裂纹，另一方面日常检修擦拭时也不会划伤操作人员。设计这类封盖时，首先要确认安装边界的尺寸公差，

　　折边的外形尺寸要比安装止口的内尺寸小0.2到0.3毫米，预留出涂装层的厚度以及温度形变的余量，避免高温环境下板材膨胀出现卡滞无法拆装的问题。角区的安装孔采用长圆孔与圆孔组合的排布方式，其中两个对角位置设置圆孔作为定位基准，剩下的角区设置长圆孔，可抵消框架焊接、加工时产生的孔位累计误差，降低装配时的对孔难度。板面的透气孔全部设置在角区位置，避开中部的受力区域，同时孔位下方对应设备内部的非核心元件区，既可以保证设备内部的热量自然散出，又能避免落尘、溅液直接滴落到核心元件上。封盖的表面处理可根据使用场景选择喷塑、镀锌或者阳极氧化，不同处理方式对应的板材厚度选择也有差异，常规室内场景选用1.5毫米厚度的冷轧钢板即可满足刚度需求，户外腐蚀环境下可选用2毫米厚度的304不锈钢板材，配合加强筋结构，整体重量比同刚度的实心厚板封盖轻60%以上，既能降低设备的整体自重，也能减少单人检修拆装时的负重。
