边坡防护用钣金承载壳体结构设计

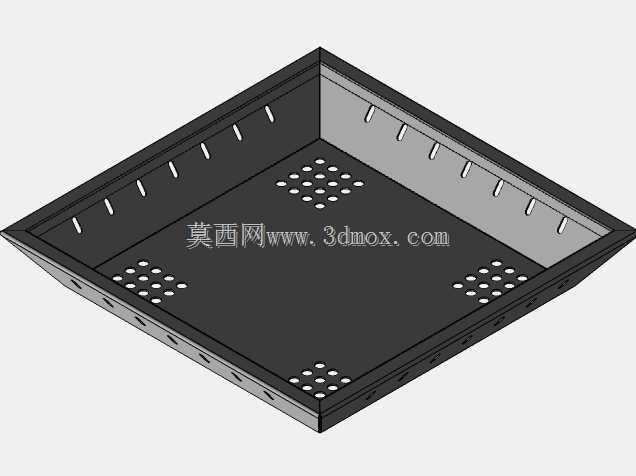

　　在边坡防护工程的现场布设场景中，这类钣金壳体构件常作为防护系统的承载基座使用，承担着防护模块安装定位、线缆收纳防护、外部冲击荷载分散传递的核心作用，多应用于山区道路边坡、矿山开挖边坡、基坑临边防护等户外作业场景，适配长期暴露在户外的复杂工况，可抵御落石冲击、雨水侵蚀、温度交变带来的结构形变影响。从结构设计逻辑来看，该构件采用一体化折弯成型的盒式结构，侧壁与底板通过折弯工艺形成连续的受力整体，减少了拼接焊缝带来的应力集中风险，整体刚性优于拼接式组装结构。底板上阵列排布的多组安装孔位，按照标准安装间距设计，可适配不同规格的防护网片、传感监测模块的固定需求，孔位边缘做了去毛刺处理，避免安装过程中划伤线缆或作业人员，

　　同时预留的长圆孔可抵消现场安装时的尺寸偏差，降低现场配孔的作业量。侧壁上均匀排布的长条孔，一方面用于壳体内部线缆的穿出与排布，方便防护系统的供电、信号传输线路规整走线，另一方面可作为壳体与上部防护盖板的连接定位孔，实现快速组装拆卸，便于后期运维时打开壳体检修内部构件。侧壁外翻的折边结构，既提升了壳体整体的抗扭刚性，避免吊装、运输过程中出现侧壁变形，也可作为安装时的贴合面，与安装基础面紧密贴合，减少缝隙带来的雨水灌入风险。从安装边界来看，该壳体为方形敞口结构，安装时需在边坡混凝土基座上预留对应孔位的膨胀螺栓固定点，壳体底部与基座之间可根据现场需求加装橡胶减震垫，削弱落石冲击带来的振动传递，壳体内部预留的空间可容纳防护系统的接线端子、

　　信号转换模块等元器件，侧壁的开孔高度高于底板一定距离，可避免雨季积水灌入壳体内部浸泡元器件。设计过程中针对钣金折弯的回弹量做了参数补偿，确保折弯后各边的垂直度符合装配要求，所有外露边缘均做了钝角倒钝处理，符合户外施工构件的安全设计要求，整体结构无多余冗余设计，在满足结构强度要求的前提下尽可能控制板材厚度，降低构件自重，方便现场人工搬运安装。
