多工位物料输送包装作业线结构设计

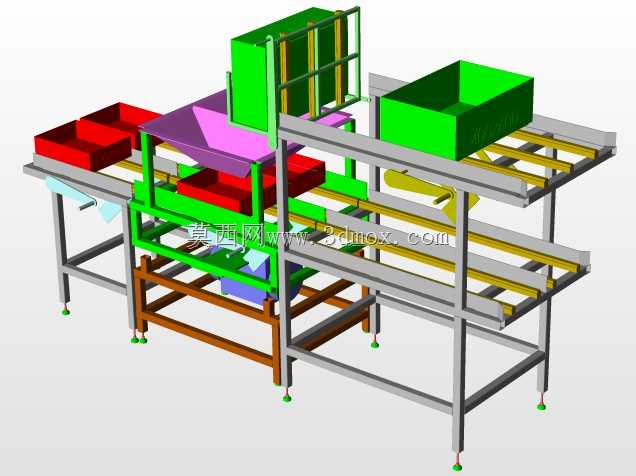

　　这套包装作业线结构主要面向中小型加工企业的成品包装工序场景，适配箱装、盒装类规整物料的连续包装流转需求，可衔接前端分拣工位与后端码垛、封箱工序，替代传统人工逐工位搬运的作业模式，降低包装段的人工重复劳动强度。从结构布局来看，设备采用双层机架承载设计，下层为方管焊接成型的主支撑框架，底部配置可调式支撑脚杯，可适配车间地面存在的小幅平整度偏差，安装时无需额外预埋固定件，单段线体的安装边界可根据车间实际排布调整支脚位置，整体占地宽度控制在1.8米以内，长度可根据工位数量做模块化拼接，适配不同产能规模的产线布局需求。上层设置多段平行辊道输送结构，辊道间距根据常规包装物料的底部尺寸设计，可承载单重15kg以内的包装箱体平稳输送，

　　避免输送过程中出现卡滞、偏移问题。线体上集成了多组功能工位，包括待包装物料暂存料仓、物料导向定位结构、工位转接落料结构，其中立式料仓采用框架式围板设计，可堆叠存放待取用的包装内衬或待包装工件，倾斜式导向料槽可将物料精准引导至下方包装工位的定位区域，减少人工对位的调整时间。设计过程中优先考虑了工位操作的人机工程合理性，各操作工位的作业面高度设置在0.85米至1.1米区间，适配站立作业的操作高度需求，无需操作人员过度弯腰或抬臂完成取放动作。线体的动力传递结构预留了标准化安装位，可根据实际产能需求选配减速电机驱动辊道，也可适配无动力辊道的低成本布局方案，各功能模块之间采用螺栓连接固定，后期维护更换易损件时无需整体拆解机架，

　　可单独拆卸对应工位的组件完成检修。结构上所有外露的型材边缘都做了倒角处理，避免作业过程中剐蹭操作人员或包装物料，料仓与导向槽的内壁做了平滑过渡设计，防止物料输送过程中出现卡料、刮损包装表面的问题。整体结构没有冗余的复杂传动构件，零部件多采用通用标准型材与标准件加工，加工制造成本可控，同时可根据不同行业的包装物料尺寸调整料仓容积、辊道宽度与工位间距，具备较强的产线适配性，可直接作为中小规模包装产线的基础结构参考，也可在此基础上扩展封箱、贴标、检测等附加功能工位，形成完整的自动化包装作业链路。
