轧机配套三相电机驱动横切设备结构

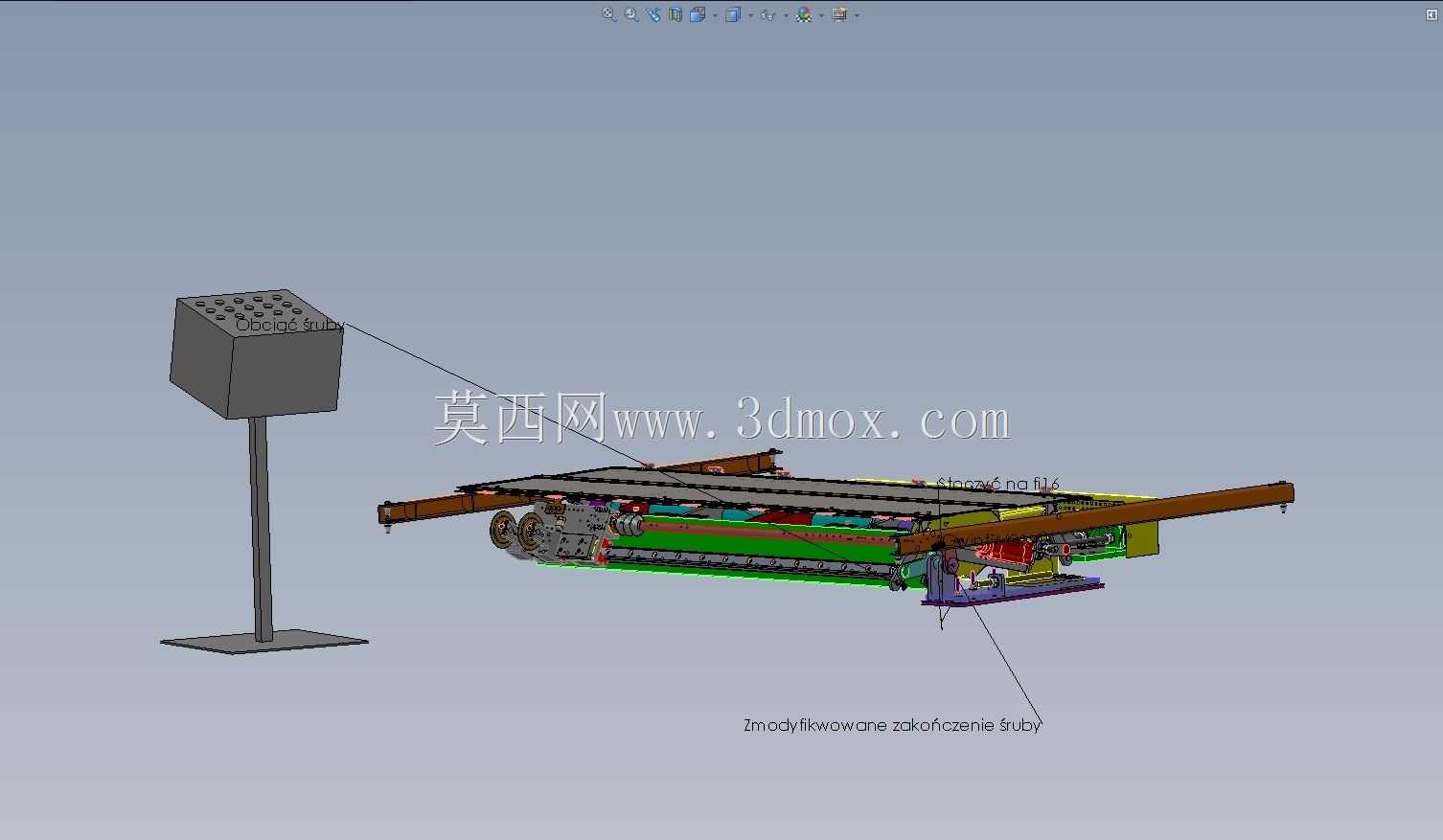

　　在冶金轧制产线的连续作业流程里，带材经多道轧辊压延至目标厚度后，需按下游工序的定尺要求完成精准裁切，这套横切机构正是衔接轧制工序与后续卷取、堆垛环节的核心执行单元，直接决定成品带材的切口质量与定尺精度。整套机构采用卧式长床身布局，裁切执行组件沿床身导轨做横向进给运动，配套的三相驱动电机通过减速传动单元将动力传递至刀架总成，传动链路里设置了过载保护结构，避免带材卡滞时硬冲击损坏刀头与传动齿轮。设计阶段优先考虑了连续轧制工况下的动载荷特性，床身采用箱型焊接结构并布置了加强筋，抵消高速裁切时的横向振动，刀架的运动导轨选用重载线性导轨，配合间隙可调的斜楔锁紧结构，长期运行后可快速调整间隙保证裁切精度，避免出现带材切口毛刺、斜边等缺陷。

　　设备的安装边界需匹配现有轧机产线的出料高度，进料侧设置了导向压辊组，保证带材进入裁切工位时保持平直，不会因带材翘曲导致裁切尺寸偏差，刀架的行程范围覆盖产线常用的带材宽度区间，更换不同规格刀片时无需大幅调整床身安装位置，仅需调整刀架的锁紧定位块即可完成适配。从结构细节来看，这套横切机构的控制端独立布置在床身侧方的立式操作台上，操作人员可在安全距离外完成裁切参数调整与启停操作，操作台与床身之间预留了线缆走线空间，避免生产过程中高温带材、氧化铁皮剐蹭线缆。裁切工位下方设置了废料收集导槽，裁切产生的边角料可沿导槽滑入废料收集斗，无需人工频繁清理工位。传动部分的润滑点采用集中供油设计，日常维护时可在设备侧方的润滑站完成注油，无需拆解护罩逐个点位加注，适配冶金车间连续高强度的生产节奏。刀头的固定结构采用快拆式压块设计，刀片磨损后可快速松开压块完成更换，大幅缩短停机维护时长，适配轧线快节奏的生产需求。
