恩瓦尔叉车配套集装箱属具结构设计

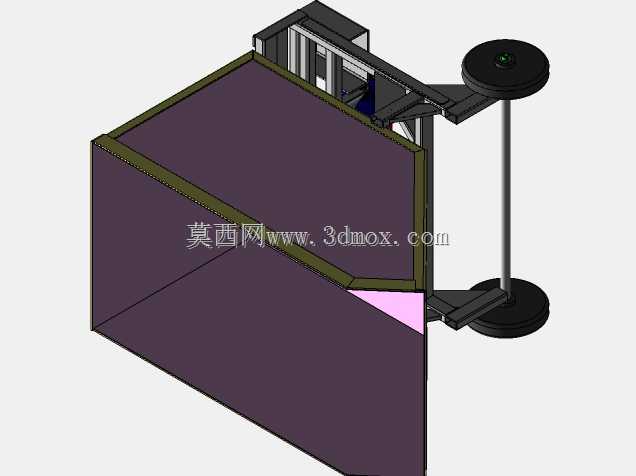

　　在厂区短驳、港口堆场、仓储中心的集装箱散料转运作业场景里，常规叉车搭配货叉只能完成标准整箱的叉取作业，面对需要敞口装卸、半高箱体转运的工况时，往往存在货叉定位不稳、箱体侧边无防护导致物料撒漏的问题，这套适配恩瓦尔系列叉车的集装箱属具，正是针对这类细分作业需求开发的配套作业部件。从结构设计逻辑来看，整套属具采用挂装式对接结构，直接匹配叉车前端的标准属具挂板，不需要对叉车原有门架结构做打孔、焊接类改装，安装时仅需对准挂板卡槽插入，插入到位后通过两侧的定位锁销完成固定，锁销采用弹簧顶推式结构，作业过程中不会因为门架起升、倾斜的震动出现松脱，安装边界完全符合恩瓦尔系列叉车的前端挂装尺寸规范，不会和门架的倾斜油缸、起升链条产生运动干涉。

　　属具的主体承载框架采用矩形钢管拼焊成型，框架内侧设置有贴合集装箱侧边的定位挡边，挡边表面贴有耐磨橡胶垫，一方面可以避免金属硬接触刮花集装箱箱体漆面，另一方面可以增大接触摩擦力，防止叉车行驶过程中箱体出现横向滑移。框架前端延伸出的两个叉齿间距，严格匹配标准集装箱底部的叉槽孔位，叉齿端部做了15度的倒角导向，作业时不需要反复对位就能顺利插入箱底叉槽，降低驾驶员的对位操作难度。属具侧面设置的立式支撑轮组件，是针对半高敞口集装箱作业的特殊设计，当叉取的箱体内部装载偏重物料时，支撑轮可以在门架前倾到最大角度时接触地面，分担部分前端载荷，避免叉车出现翘头失稳的风险，支撑轮的安装高度可以通过顶部的调节螺母做上下微调，

　　适配不同磨损程度的叉车轮胎接地高度，保证支撑轮受力均匀，不会出现单轮悬空或者过度承压的情况。整套属具的重心经过反复校核，挂装后不会改变叉车原有的载荷曲线，在额定起重量范围内作业时，门架的起升、下降、前倾、后倾动作都能保持原有的流畅度，液压系统没有额外的负载增量。针对散料装卸的敞口作业场景，属具框架的上沿做了外翻的折边处理，当箱体后倾靠在属具框架上时，折边可以卡住箱体的上沿加强筋，即使在颠簸路面行驶，箱体也不会从框架上滑脱。框架的焊接位置全部做了去应力处理，长时间承受交变载荷也不会出现焊缝开裂的问题，所有外露的金属表面都做了喷塑防锈处理，能够适应厂区、港口多尘、高湿的作业环境，日常维护仅需要定期给支撑轮的轴承加注润滑脂即可，没有复杂的保养工序。
