剪叉式压水推料执行机构结构设计

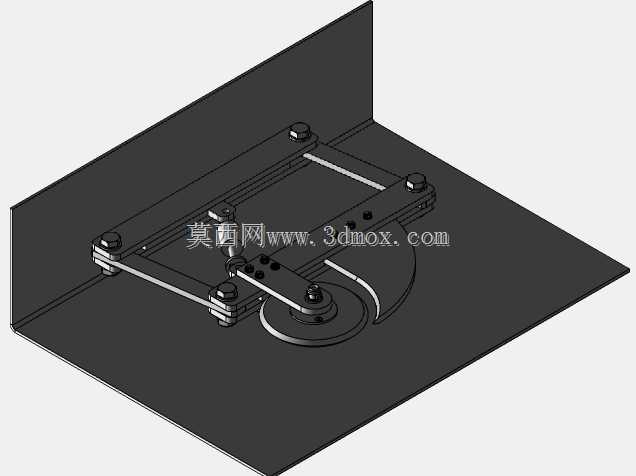

　　该结构为剪叉式压水推料执行装置，主要应用于物料表面脱水、余料推送的生产工序环节，常见于食品加工、纸品加工、小型零部件清洗后处理等需要对薄型、散状物料进行表面压持除水同时完成工位推送的场景。整套机构依托垂直安装板作为固定基准，安装板与水平承载台面采用直角拼接结构，拼接处预留螺栓沉孔位，可直接固定在生产线的工位架体上，安装时需保证水平台面的平面度公差控制在0.1mm/m范围内，避免剪叉臂运行时出现卡滞。剪叉臂组采用双层叠片式铰接结构，每处铰接点都配置耐磨衬套与防松螺栓，铰接间隙控制在0.02-0.05mm之间，既保证臂组伸缩的顺畅度，又避免运行过程中出现过大的旷量影响压合精度。末端执行端采用圆盘式压头，压头工作面做圆弧倒角处理，

　　避免压合过程中刮损物料表面，压头与剪叉臂末端采用浮动连接结构，可自适应±3°的物料表面倾斜，保证压合时整个盘面受力均匀。剪叉臂的驱动端预留标准气缸连接孔位，可根据实际压合力需求选配不同缸径的标准气缸，驱动时剪叉臂做平面伸缩运动，带动压头完成下压-推送-复位的循环动作，推送行程可通过调整剪叉臂的铰接点位置进行适配，常规配置下有效推送行程可达150mm，压合面的最大正压力可达到200N，能够满足多数薄型物料的表面压水需求。设计过程中对剪叉臂的受力做了针对性优化，臂体采用等强度开槽结构，在保证结构刚性的前提下降低整体自重，减少驱动负载。整套机构的所有外露部件都做了圆角处理，避免生产操作过程中出现磕碰划伤，

　　水平台面上对应压头的运行轨迹预留了避让槽，防止压头下行时与台面发生硬碰撞。安装边界方面，整套机构收拢状态下的垂直高度不超过120mm，水平方向占用台面尺寸为280mm*220mm，适配多数中小型生产线的工位安装空间，不需要对现有生产线做大规模改造即可完成加装。
