恩瓦尔调色板工业换热过滤结构设计

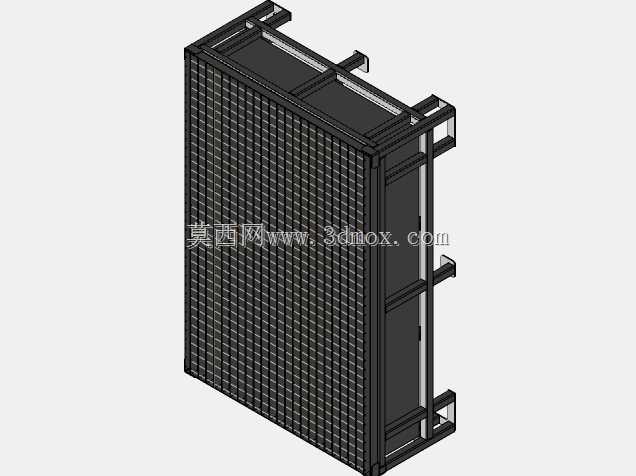

　　在涂装作业、流体换热及工业空气处理场景中，这类带网格芯体的框式结构常作为介质调配、热交换与粗滤环节的核心承载部件，其结构设计直接影响介质流通效率、换热接触面积与安装适配性。从结构组成来看，该部件采用外框承载加内置芯体的分层装配思路，外围框架采用型材拼接式结构，侧边预留多组凸耳式安装位，可直接卡入对应设备的安装槽位，无需额外设计复杂转接支架，适配快装式设备的运维拆装需求。内置的密集网格芯体是功能实现的核心，网格采用等间距阵列排布，单格尺寸经过流通阻力校核，既保证足够的介质接触面积，又避免过小格网造成的堵塞问题，在调色作业场景中可承载色浆匀化、杂质截留的作用，在换热场景中可作为换热介质的导流接触面，让流经的流体被均匀分割成多股细流，

　　提升热交换的均匀度。设计过程中优先考虑了安装边界的适配性，框架整体采用薄型长方体结构，厚度方向尺寸控制紧凑，可嵌入设备侧部的预留安装腔，不会占用过多设备内部的核心功能空间，侧边的安装凸耳位置经过公差匹配设计，与安装槽的配合间隙控制在合理范围，既保证安装时的顺畅推入，又避免运行过程中出现晃动异响。框架的边角位置做了加强筋处理，因为这类部件在运维过程中需要经常抽拉清理，边角加强可避免抽拉过程中出现磕碰变形，延长部件的实际使用寿命。芯体与外框的连接采用嵌入式压装结构，无需额外紧固件，当芯体出现堵塞或损坏时，可直接压出更换芯体，外框可重复利用，降低运维更换成本。在流体通路设计上，框架上下端预留了介质流通的开口，与芯体的网格通路完全对齐，

　　避免出现流通死区，减少介质在部件内部的残留，尤其适配涂装调色场景中减少色浆残留、避免换色串色的实际需求。针对不同应用场景的适配，该结构的框架型材厚度、网格密度可做参数化调整，比如用于空气粗滤场景时可适当放大网格尺寸降低风阻，用于高精度调色匀化场景时可缩小网格尺寸提升匀化效果，整体结构的参数化特征清晰，便于设计人员根据实际工况做快速调整，不需要重新搭建整体框架结构，仅需修改阵列参数与型材截面参数即可完成适配改型。
