可移动线缆收放卷筒机架结构设计

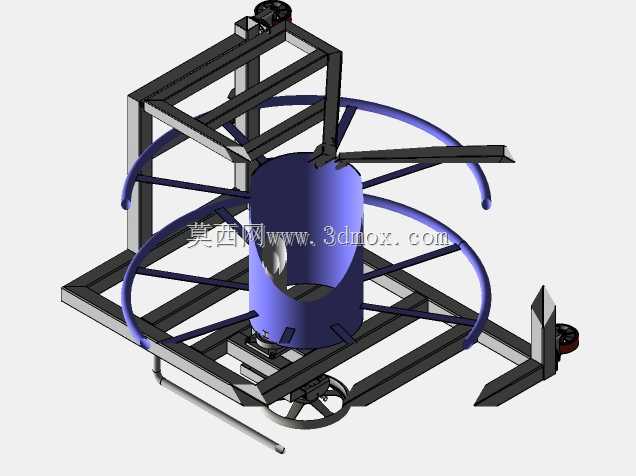

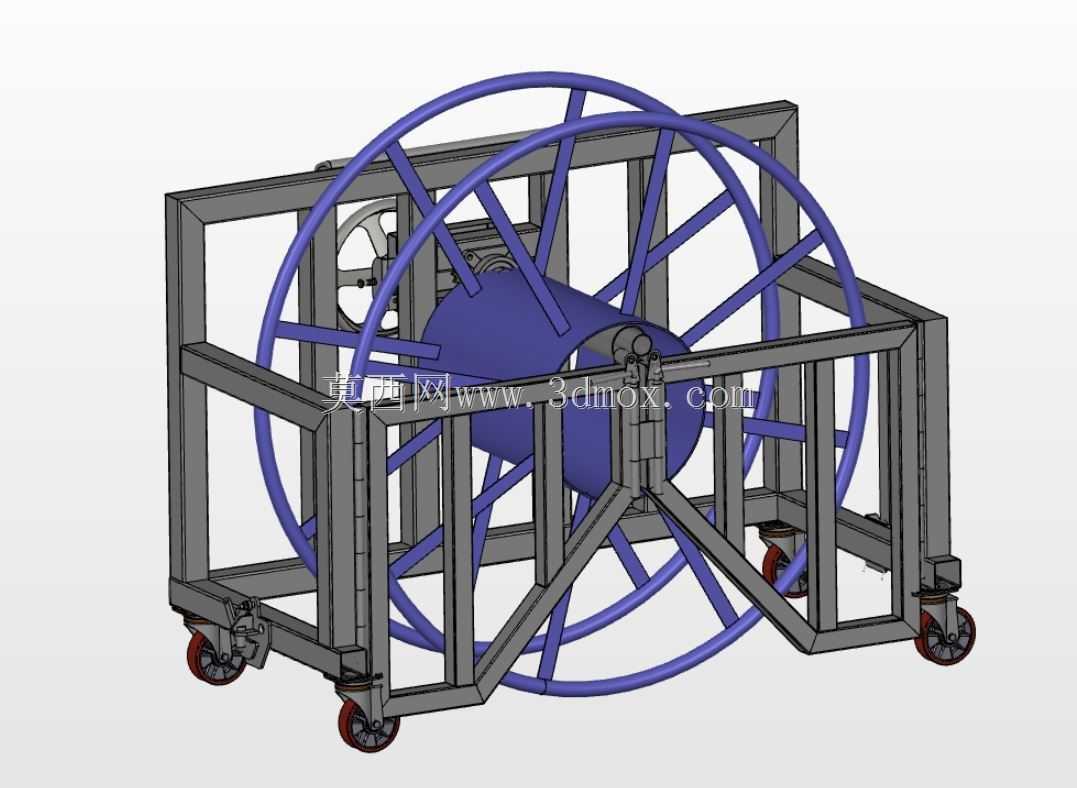

　　该设备主要面向车间临时布线、户外线缆敷设、工程现场线缆转运等场景，解决长距离线缆、柔性管材人工收纳效率低、排布杂乱易打结的问题，整体采用框架式焊接结构作为承载主体，底部配置四个带刹车的万向脚轮，可在平整硬化地面灵活推移，作业时踩下刹车即可锁定位置，避免收放线过程中设备移位。核心绕线部件采用大直径轮辐式卷筒结构，轮缘做圆弧过渡处理，避免收卷过程中刮伤线缆外护套，卷筒中心设置通轴与机架两侧的轴承座配合，转动阻力小，手动即可轻松驱动收放作业，卷筒一侧配套设置手摇驱动轮，可通过摇柄实现大扭矩收线，单人即可完成粗线缆的收纳作业。机架整体采用矩形钢管焊接成型，两侧设置斜向加强筋，抵消卷筒满负载时的侧向倾覆力矩，框架上部预留吊装孔位，

　　满负载状态下可通过起重设备整体吊装转运，适配跨区域作业的转场需求。设计过程中优先考虑作业的人机工程性，卷筒中心高度设置在成年操作人员腰腹区间，摇柄转动半径避开人员站立干涉区，收线过程中无需过度弯腰或抬臂，降低长时间作业的疲劳感。卷筒的有效容腔宽度根据常规工程线缆的弯曲半径设置，可兼容不同线径的电力电缆、通信光缆、气动软管等柔性长材，轮辐之间预留足够的操作间隙，方便线缆端头的固定与取出。机架底部的脚轮安装座采用加厚钢板焊接，与主框架之间设置三角加强板，承受满载状态下的冲击载荷，推移过程中遇到小幅度地面高差也不会出现结构变形。整体结构未设置复杂的传动部件，日常维护仅需定期对轴承位置加注润滑脂即可，适配工地、车间等多尘、

　　复杂工况下的长期使用，框架表面做防锈喷涂处理，户外临时存放也不易出现锈蚀问题。设备的整体外轮廓宽度控制在常规车间通道、施工便道的通行尺寸范围内，转场过程中无需额外拆解，推移即可通过常规门洞与通道，卷筒的转动部位未设置突出的尖锐结构，避免作业过程中勾挂衣物造成安全隐患。
