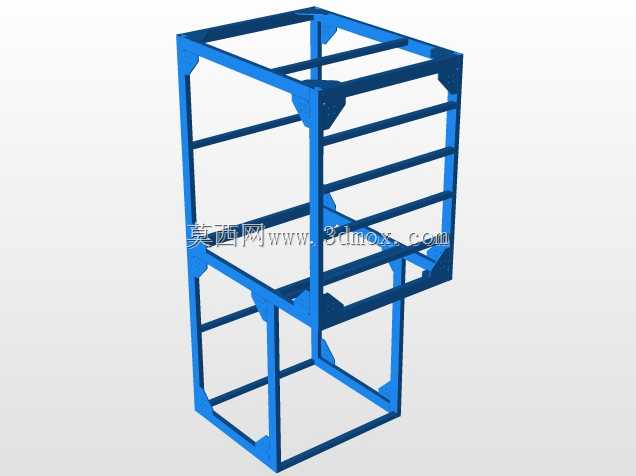

工业双层堆叠式金属物料存储架结构设计

　　这款双层堆叠式金属存储架，主要面向生产车间线边缓存、仓储区域周转物料的规整存放场景，在离散制造的机加工车间、装配工位旁、第三方仓储的小件分拣区都能适配使用，区别于常规焊接固定的一体式货架，该架体采用模块化框架拼接思路，所有竖向承力立柱与横向连接横梁通过角部加强件完成定位锁合，无需现场满焊作业，拆解后可扁平打包运输，能大幅降低跨区域周转的物流成本。从实际使用维度看，架体上下两层的承载面预留了均匀排布的横向支撑肋，每层支撑肋的间距经过受力校核，既可以直接放置带包装的整箱零部件，也能搭配定制的层板适配散件、异形工件的存放需求，避免小尺寸工件从架体缝隙掉落；角部的连接构件做了外翻式定位凸台设计，当多个同规格架体需要向上堆叠拓展存储高度时，

　　上层架体的底部立柱可以直接嵌入下层架体顶部的定位凸台内，堆叠后不会出现水平方向滑移，在额定堆高层数范围内可保证整体结构的抗侧倾稳定性，适配叉车从底部叉孔位置完成整架转运，无需人工逐层搬运物料。设计过程中优先考虑了架体的安装边界适配性，整体外轮廓尺寸严格匹配标准托盘的堆放模数，可直接放置在标准木质、塑料托盘上使用，也能适配自动化立体库的货位尺寸要求，无需额外调整仓储现有货位的规划参数；竖向立柱采用闭口矩形截面型材，相比同重量的开口型材抗扭、抗弯性能提升明显，横梁与立柱连接位置的角件做了三角形加强筋结构，可分散物料放置时产生的集中应力，避免长期满载使用后连接位置出现塑性变形。架体的侧面没有设置封闭挡板，一方面可以降低整体自重，

　　另一方面能让作业人员从任意侧面观察架内物料的存储状态，存取物料时无需刻意对准架体开口方向，在多工位协同作业的场景下能减少物料找寻、取放的辅助时间；底部框架的下沿做了离地间隙设计，既可以避免地面潮气、积水直接接触架体底部造成锈蚀，也能适配不同规格叉车的货叉插入高度，不管是手动液压搬运车还是电动平衡重叉车都能完成整架的叉取转运作业。在结构细节处理上，所有型材的裁切端面都做了钝边处理，没有尖锐毛刺外露，避免作业人员操作时出现划伤风险；框架的连接紧固件全部采用内藏式设计，不会突出架体外轮廓，避免多个架体并排摆放时出现干涉卡滞，也能减少转运过程中紧固件与周边设备、墙体碰撞造成的松动脱落问题。
