恩瓦尔立式重载物料提升输送设备结构

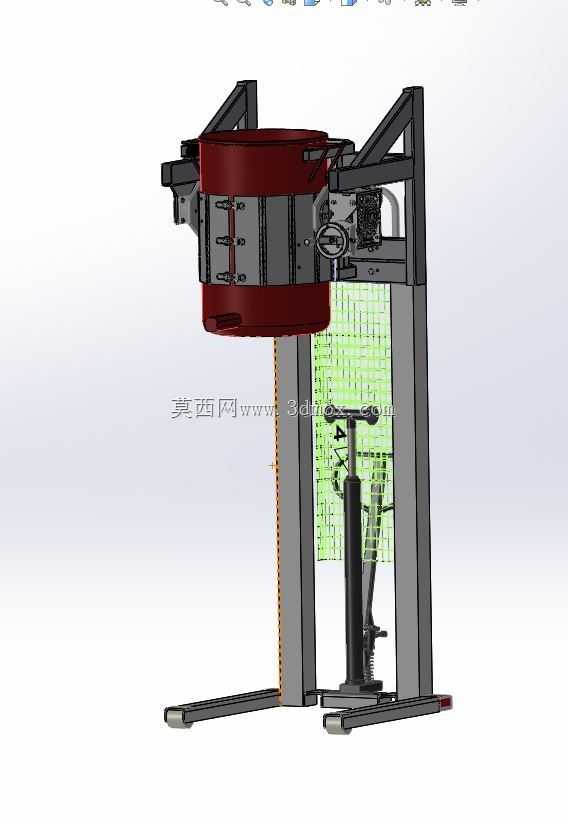

　　该设备属于垂直输送类作业装备，主要应用于生产车间内固定工位间的重载物料转运、工装夹具的工位间升降调运场景，可适配多楼层生产动线的物料衔接需求，也可嵌入自动化产线作为工位间的高度差衔接单元，替代传统人工搬运完成大重量工件的垂直位移作业，降低车间内跨高度物料转运的人力投入，同时规避人工搬运重型工件时的磕碰、坠落风险。从结构设计逻辑来看，设备采用双侧立式方管焊接机架作为主承载框架，底部设置带防滑垫的横向支撑脚，支撑脚向机架前后方向延伸出足够的跨距，无需额外打膨胀螺栓固定即可保证设备满载状态下的抗倾覆稳定性，安装时仅需保证放置地面的平面度在每米2mm以内即可投入使用，对车间地面的预处理要求较低，适配多数普通机加工车间、装配车间的地面条件。

　　设备中部设置带防滑格栅的承载作业平台，平台两侧通过导向滑块与机架立柱上的线性导轨配合，保证升降过程中平台不会出现横向偏移，导向滑块采用自润滑材质，日常维护仅需定期清理导轨表面附着的切屑、灰尘即可，无需频繁加注润滑脂。驱动单元布置在机架顶部的承载横梁上，采用链轮链条配合配重块的传动结构，配重块重量与平台空载重量匹配，可降低驱动单元的输出负载，提升升降过程的运行平稳性，避免平台启停时出现明显的顿挫感。设备上部设置的环形抱箍式承载座，可适配圆柱形工件、料桶的夹持固定需求，抱箍内侧设置防滑橡胶衬垫，既可以增大与被夹持工件表面的摩擦力，也能避免刚性夹持对工件表面造成的压痕损伤。整体结构的安装边界控制较为紧凑，

　　双侧机架的横向占用宽度可适配多数车间内的通道预留尺寸，设备顶部预留的吊装孔可方便整体转运与现场就位，无需在现场进行大量的焊接拼装作业，到场后仅需连接动力源、调试上下限位开关即可投入使用。在功能设计上，设备设置了多重机械限位结构，除了电气层面的上下行程限位外，还在导轨的上下端设置了硬限位挡块，即使电气限位出现失效情况，硬限位挡块也可阻挡平台超行程运行，避免出现冲顶、蹲底的安全隐患。
