工业厂房用百叶式恩瓦尔进气通风构件

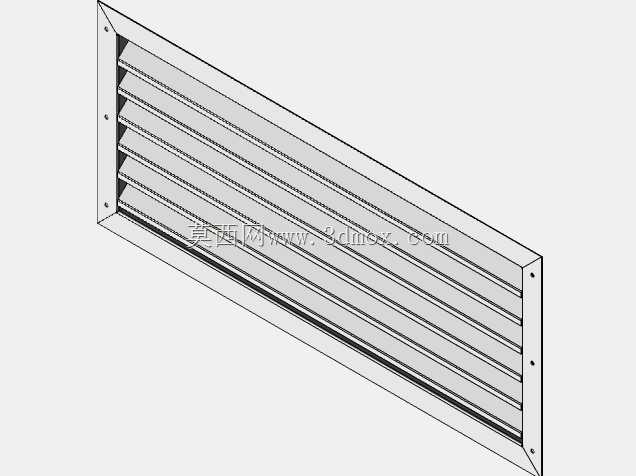

　　这类百叶式进气构件常应用在工业厂房侧墙通风、设备舱室进风、烘干设备新风补给等场景，作为通风系统的前端进气部件，核心作用是在保障气流顺畅进入腔体内部的同时，阻挡外界大体积杂物、飘落的碎屑与雨水溅入，避免杂物进入风道或设备内部影响运行稳定性。从结构设计来看，整体采用矩形法兰边框作为安装基体，边框上预留的安装孔位沿周向均匀分布，适配常规墙面或设备壁面的螺栓固定安装方式，安装时仅需在对应安装面预制匹配孔位，通过螺栓即可完成紧固，安装边界与边框外轮廓完全重合，无需额外预留过多操作空间，适配厚度较薄的壁面安装场景。叶片采用等间距平行排布的倾斜式结构，每片叶片的折弯角度经过反复校核，既保证叶片之间的过流面积满足设计通风量要求，

　　又能通过叶片的倾斜角度形成自然遮挡，在无额外防雨部件的情况下实现基础防溅功能，叶片两端与边框采用折边咬合的连接结构，无需额外焊接或紧固件固定，既减少了整体构件的零件数量，又能保证叶片连接强度，避免长期受气流冲击出现叶片松动变形的问题。在实际选型应用中，这类进气构件的过流能力与整体宽度、高度直接相关，叶片间距决定了最小可阻挡杂物的尺寸，设计时会根据应用场景的通风量需求、外界杂物粒径情况调整叶片间距与整体外形尺寸，针对粉尘较多的场景还可在构件后侧配套加装过滤网，边框的折边结构预留了滤网安装卡槽，无需额外改造即可直接加装过滤组件。从建模逻辑来看，这类构件属于典型的钣金类结构件，建模时优先采用钣金特征进行绘制，通过基体法兰、边线法兰、

　　阵列特征完成整体结构搭建，叶片的折弯角度与折弯半径严格匹配常规钣金加工的工艺参数，避免出现无法折弯加工的设计问题，安装孔位的中心距、孔径都按照通用紧固件标准进行设计，保证加工完成后可直接适配现场安装需求，无需二次打孔修改。在设备配套场景中，这类进气口常安装在烘干设备、新风处理机组、电气柜散热系统的进风侧，作为系统的第一道防护结构，其结构强度、通风阻力直接影响整套通风系统的运行效率，设计时会通过调整叶片倾斜角度平衡通风阻力与防护效果，角度过大则防雨防杂物效果下降，角度过小则通风阻力升高，增加后续风机的运行负载，因此叶片角度通常经过多次流场校核后确定，兼顾防护性能与通风效率。
