小车吊钩恩瓦尔式锁止装配结构

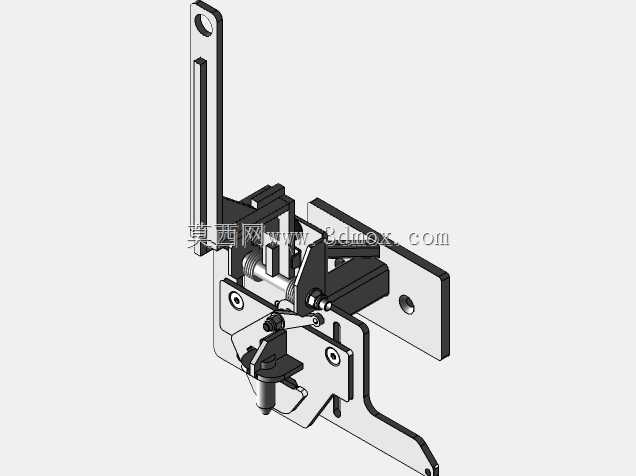

　　这套锁止装配结构主要配套轻型起重小车的吊钩组件使用，常见于车间轻型桁吊、自动化立体库堆垛机取料端、生产线定点吊运工位的吊钩防脱安全场景，核心作用是在吊钩挂接吊具、工件吊环后自动完成锁止，避免吊运过程中吊具滑脱引发安全事故，是起重吊装作业中强制要求配置的安全防护结构。从结构设计逻辑来看，整套装配采用板式叠加的安装布局，所有功能部件都依托主安装板完成定位，主安装板上预留的两个通孔为固定安装位，可直接通过螺栓紧固在吊钩本体的连接支架上，安装边界贴合吊钩上部的连接段轮廓，不会额外占用过多横向空间，适配现有多数标准轻型小车吊钩的安装接口，不需要对原有吊钩结构做大幅改造即可完成加装。锁止动作的触发不需要额外人工操作，

　　当吊具吊环从吊钩开口处推入时，会顶开带复位扭簧的锁舌，吊环完全进入吊钩承力槽后，锁舌在扭簧扭力作用下自动回弹，封住吊钩的开口间隙，此时锁舌端部的卡合结构会与固定挡片形成硬限位，即便吊环在吊运过程中出现晃动、碰撞，也无法从内部顶开锁舌；需要解锁摘钩时，只需手动扳动延伸至结构外侧的操作拨杆，带动锁舌压缩扭簧转动，即可打开吊钩开口取出吊具，操作行程控制在单指可完成的范围内，高空作业时单手即可操作，不会增加作业人员的操作负担。结构中的铰接销轴都采用带防脱卡圈的定位设计，避免长期往复转动过程中销轴窜动脱落，所有转动配合面都预留了合理的间隙公差，即便在车间多粉尘、偶尔有防锈油污沾染的工况下，也不会出现卡滞、锁止失效的问题；

　　承力部位的板材厚度经过受力核算，可匹配对应额定载荷下的冲击受力要求，不会因为反复受载出现结构变形。整套结构没有采用复杂的异形曲面设计，所有板件都可以通过常规钣金冲压、激光切割加工完成，销轴类零件采用标准冷拉圆钢加工即可，加工成本低，后期维护更换配件也十分便捷，不需要专用工装即可完成拆装检修。
