工业标准立式机柜框架结构设计

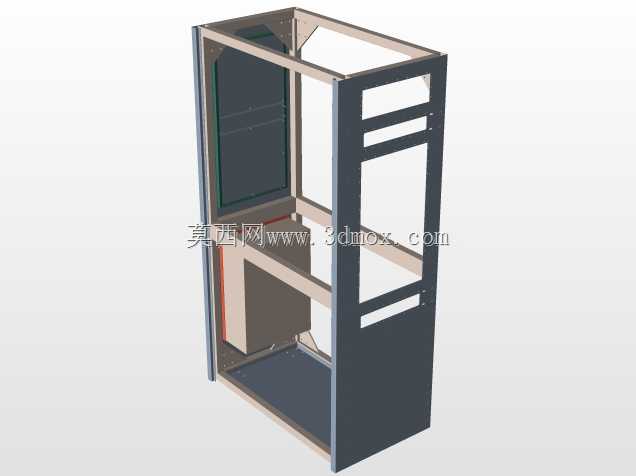

　　这款立式柜体框架结构，主要面向工业电气集成、机房设备布设、车间控制单元安置等场景使用，作为各类电气元件、控制模块、通讯设备的承载基体，框架的结构刚性直接决定了内部器件运行的稳定性，在工业现场的复杂工况下，柜体框架需要承受元器件自重、现场振动、外力磕碰等多重载荷，因此结构设计阶段就需要兼顾刚性、安装便利性与后期运维的操作空间。从结构设计思路来看，整体采用拼装式框架架构，主承力立柱采用折弯成型的钣金型材，相邻立柱通过上下横梁、中间分层横梁实现刚性连接，所有连接点位均预留标准安装孔位，既可以在生产阶段通过紧固件完成快速拼装，也能在现场安装时根据实际布线需求调整内部层板的安装高度。框架侧面预留了大面积的门板安装位，

　　其中一侧设计为整面开合的门体结构，另一侧预留了多组横向通风与安装槽位，既可以满足内部设备的散热通风需求，也能为外接线缆、操作面板的安装预留足够的接口空间。框架底部设计了整面承托底板，能够承载重量较大的变压器、电源模块等重型器件，底板边缘预留了地脚固定孔位，可直接通过膨胀螺栓与地面基础固定，也可搭配脚轮实现柜体的短距离移位。在安装边界的考量上，框架的外部轮廓尺寸遵循通用工业柜体的标准模数设计，能够适配市面上多数标准机柜的配套配件，比如层板、风机、走线槽、门锁等通用件都可以直接适配安装，不需要额外做定制化修改。内部的分层横梁间距设计充分考虑了常规电气元件的安装高度，既不会因为间距过小导致元件安装拥挤、布线困难，

　　也不会因为间距过大造成框架内部空间浪费，同时框架的立柱内侧预留了连续的安装孔阵，能够兼容不同深度的设备安装支架，适配从薄型接线端子到深度较大的PLC主机、变频器等各类器件的安装需求。框架的边角位置均做了折弯收边处理，避免安装运维过程中尖锐边角造成人员划伤，同时所有外露的型材端面都设计有封板安装位，后期装配完成后可以加装封板实现柜体的全封闭防护，满足不同防护等级的使用需求。在实际工程应用中，这类框架结构既可以作为独立的电气控制柜使用，也可以多台并排拼接组成整排的机组控制柜组，相邻柜体之间可以通过框架侧边预留的连接孔位实现刚性拼接，保证整排柜体的安装一致性，拼接后的柜体缝隙均匀，能够适配整体式的顶盖与侧封板安装，满足车间、机房等场所的规整布设要求。
