工业物料周转用金属框架篮筐结构设计

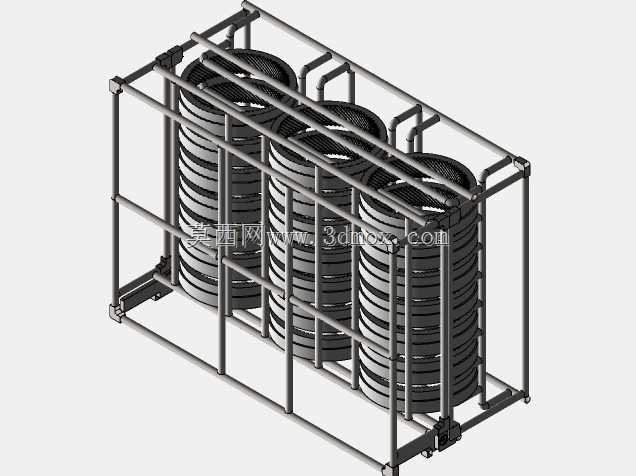

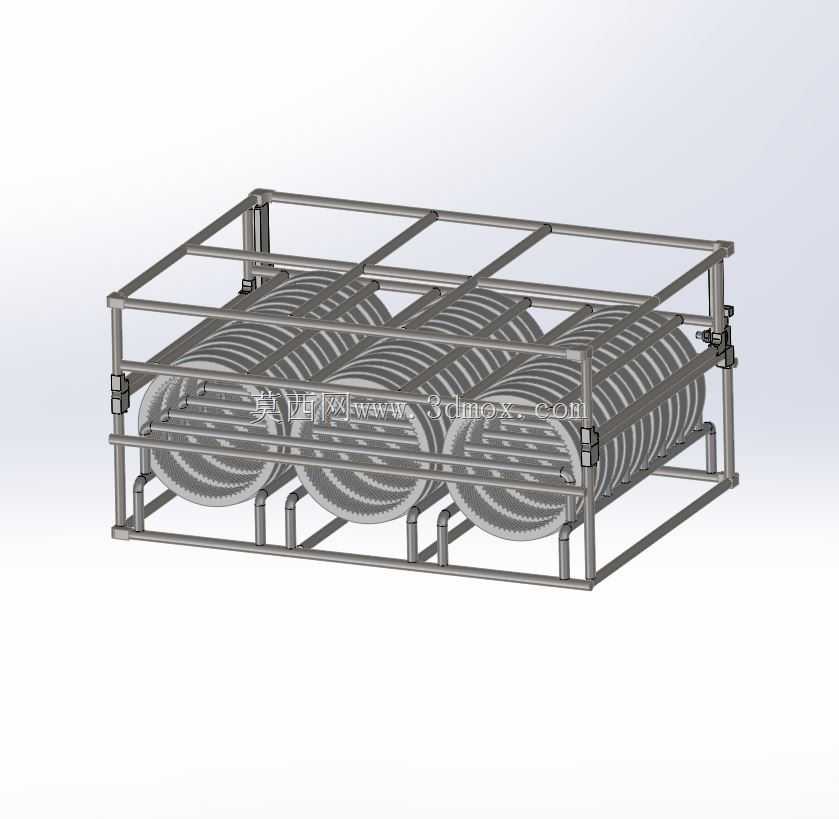

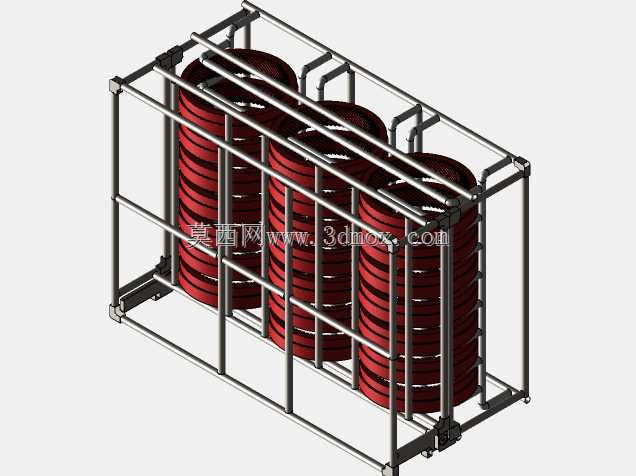

　　这款金属框架篮筐主要面向精密零部件清洗、热处理工序的物料周转场景，在汽车零部件加工、精密轴承制造、电子五金件生产的产线中，这类载具承担着工序间物料承载、转运、批量处理的核心作用，能够避免零散工件在流转过程中出现磕碰划伤，同时适配自动化上下料设备的抓取定位需求。从结构设计来看，整体采用矩形管材拼接成型的框架式主体，框架杆件通过焊接方式连接，所有连接节点做了满焊处理后打磨焊渣，避免尖锐毛刺刮伤工件表面或是划破操作人员防护手套，框架的四个边角位置设置了向外延伸的定位凸块，能够在堆叠放置时实现上下层篮筐的精准对位，防止堆叠转运过程中出现滑落偏移。篮筐内部设置了三组分隔定位结构，每组分隔结构适配圆柱类工件的外形轮廓，

　　采用带弧形卡槽的分隔板将工件逐一隔开，避免工件之间在转运、清洗过程中发生相互碰撞，分隔板上均匀开设了密集的通流孔，在清洗工序中能够让清洗液、高压气流顺利穿过，保证工件各个表面都能得到充分冲洗，在热处理工序中也能保证热气流循环通畅，让同批次工件受热均匀，减少热处理变形量。设计过程中优先考虑了载具的承重边界，框架主受力杆件的壁厚经过载荷校核，单筐额定承载状态下框架最大挠度控制在允许范围内，不会出现杆件永久变形。篮筐的整体外部尺寸适配标准工业周转箱的放置空间，同时匹配常见的超声波清洗机槽体内部尺寸、热处理炉的料架层间距，不需要额外改造现有设备即可直接投入使用。框架两侧设置了快拆式锁紧结构，当需要放置不同直径规格的圆柱工件时，

　　可以快速更换内部的分隔卡槽组件，不需要整体更换篮筐主体，降低产线载具的投入成本。底部的框架杆件做了加高处理，让篮筐放置在平面上时底部与接触面留出足够间隙，方便液压叉车、手动托盘车的叉齿伸入搬运，同时在清洗工序中能够让沥出的液体顺利流下，不会在篮筐底部积液。所有与工件接触的分隔部件都采用了圆角过渡处理，没有尖锐棱角，避免取放工件时刮伤工件的精加工表面，框架表面做了相应的表面处理，能够耐受清洗过程中的酸碱腐蚀以及热处理环节的高温环境，延长载具的实际使用寿命。
