恩瓦鲁管路固定夹持工装结构设计

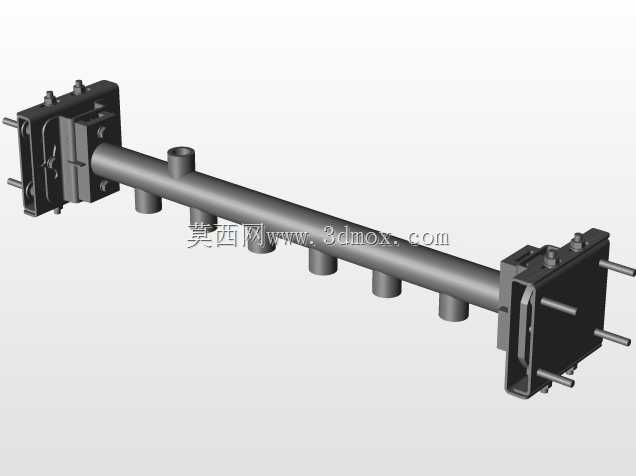

　　这套夹持结构主要面向多管路并行排布的工业装配场景，常见于流体输送系统、生产线介质管路布设、设备外置管线排布作业中，用来替代传统的单点绑扎、零散管卡固定方式，解决多根平行管路同步定位时的安装效率低、定位一致性差、长期运行后管路移位偏移的问题。从结构设计逻辑来看，整体采用对称式两端安装基座搭配横向承载主梁的架构，两端的安装板预留了对应规格的螺栓过孔与定位销孔，可直接固定在设备侧壁、安装支架或者建筑结构的预埋基面上，安装时不需要额外做复杂的基面适配加工，只要保证两端安装面的平面度公差在0.2mm以内，就能保证主梁的水平度满足管路排布要求。主梁上按照预设的管路间距设置了多个下凹式管位承托结构，每个承托位的圆弧半径匹配对应管路的外径公差，

　　配合上方的压合结构可以实现单根管路的独立锁紧，不会出现相邻管路装夹时互相干涉的问题。设计时特意将主梁的受力截面做了等强度优化，在保证整体承载刚度的前提下，尽可能降低结构自重，避免长跨度安装时主梁出现下挠变形，经过受力校核，当两端安装点跨距在1.2米范围内时，主梁中部的最大挠度不超过0.15mm，完全可以满足金属管路、硬质塑料管路的长期装夹定位需求。两端的夹持基座内部设置了可调式锁紧组件，当管路安装存在少量轴向位置偏差时，可以松开基座锁紧件微调主梁的轴向位置，调整到位后重新锁紧即可，不需要整体拆卸重装，大幅降低现场安装的调整难度。每个管位的压块都做了防滑纹路处理，与管路接触的面可以根据管路材质选配橡胶垫或者金属直接接触，

　　针对不锈钢管路、无缝钢管这类硬质金属管路，金属直接接触的压合面可以提供足够的锁紧摩擦力，避免管路在介质压力波动、设备运行振动时出现轴向窜动；针对PVC、PE这类非金属管路，加装橡胶缓冲垫可以避免压合力过大损伤管壁。结构的安装边界也做了充分的适配考量，两端安装板的外伸尺寸控制在合理范围，不会占用过多的安装侧空间，主梁下方预留的操作空间足够操作人员在管路布设完成后进行接头连接、密封性检测等后续作业，不会因为夹具结构本身遮挡操作空间。整套结构没有采用复杂的异形曲面设计，所有零部件都可以采用常规的机加工、板材切割工艺完成加工，加工成本可控，后期维护时如果单个压块或者锁紧件出现磨损，可以单独拆卸更换，不需要整体报废替换，

　　适配工业现场长期运维的实际需求。在管路排布作业中，使用这套夹持结构可以将多根平行管路的定位精度控制在±0.1mm范围内，完全满足自动化产线、流体设备对管路布设位置精度的要求，同时相比传统的多个独立管卡逐个固定的方式，安装效率可以提升60%以上，也能避免零散管卡安装后间距不一致、外观杂乱的问题。
