建筑施工用钢筋配套板锚紧固构件

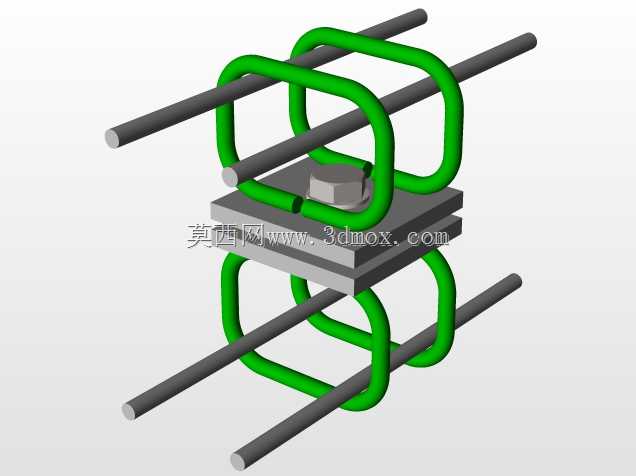

　　在现浇混凝土结构施工、装配式建筑构件预制、轨道交通道床铺设等场景中，板锚是承担钢筋与预埋基体锚固传力的核心配件，其结构合理性直接影响节点的抗拔承载力与长期服役稳定性。这款板锚采用上下对称的环形抱箍结构配合中部承压夹板设计，区别于传统焊接式锚固配件，无需现场施焊即可完成与穿设钢筋的锁紧固定，能有效降低高空作业、狭小施工空间内的操作难度，适配不同直径的热轧带肋钢筋布设需求。从结构设计逻辑来看，上下两组环形筋采用圆角过渡的弯折成型结构，避免了直角弯折带来的应力集中问题，环形结构的内径预留了足够的钢筋穿设间隙，允许钢筋在安装阶段进行小范围的位置微调，抵消现场钢筋排布的累计误差，中部的双层承压夹板通过螺栓锁紧后，可将环形筋与穿设钢筋牢牢压合，

　　接触面上的压应力均匀分布，不会出现局部应力过大导致的钢筋刻痕损伤，保障钢筋本身的力学性能不受安装工序影响。在安装边界适配性上，该板锚的整体外轮廓尺寸经过优化，夹板厚度控制在合理区间，不会额外占用混凝土保护层厚度，环形筋的外伸长度满足混凝土握裹力的计算要求，浇筑完成后可与周边混凝土形成可靠的机械咬合，将钢筋承受的拉力均匀传递到混凝土基体中，避免节点出现滑移、拔出等失效问题。不同于传统的直钩锚固、弯折锚固形式，这种板锚结构不需要对受力钢筋进行端部弯折加工，可直接适配直条钢筋的端部锚固需求，在预制构件的预埋节点、后浇带的钢筋续接节点、幕墙后置埋件的锚固节点中都能适用，安装时仅需配套普通扳手即可完成锁紧作业，不需要专用的压接、焊接设备，

　　能大幅压缩现场工序时长。结构建模过程中，环形筋的弯折半径严格遵循钢筋弯折的工艺要求，避免弯折半径过小导致的钢筋脆断隐患，夹板上的螺栓孔位与环形筋的位置做了错位避让，锁紧过程中不会出现螺栓与环形筋干涉的问题，夹板的接触面做了平整处理，保证锁紧后压合面完全贴合，不会出现偏载导致的锁紧力不足问题。在长期服役场景下，该结构的传力路径清晰，拉力从钢筋传递到环形抱箍，再通过承压夹板分散到上下环形筋，最终通过环形筋与混凝土的握裹力、夹板与混凝土的端面承力共同承担荷载，抗拔承载力远高于同规格的传统锚固形式，且不存在焊接节点的热影响区脆断、焊缝腐蚀等长期隐患，适配各类有抗震设防要求的建筑结构节点使用。
