移动式Cyklon旋风过滤分离设备结构

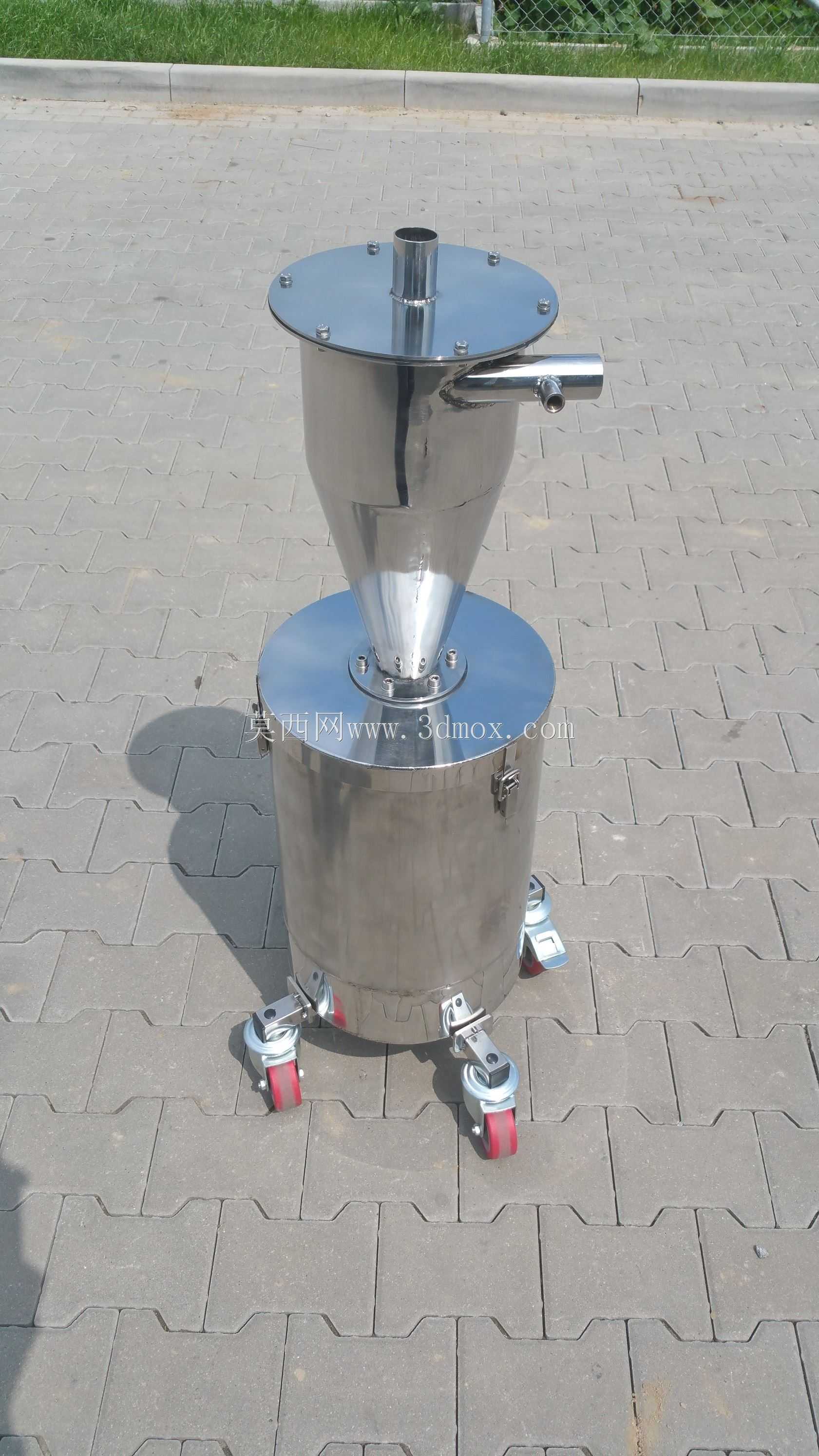

　　这款旋风过滤设备的结构设计，最初是面向小型机加工车间切削液循环、粉体加工工位扬尘收集这类分散式点位的处理需求做的适配，区别于固定安装的大型中央过滤系统，底部带万向脚轮的框架结构可以直接推到产线对应工位旁，不需要提前做预埋安装或者复杂的管路排布，灵活适配多工位轮换使用的场景。上部的锥段结构是整个设备的核心分离区，设计时参考了经典旋风分离的流场逻辑，含杂介质从侧部切向入口进入锥腔后，靠离心力把密度较大的固体颗粒甩向锥壁，顺着锥面滑落进下部的网篮储料区，经过分离的洁净介质从顶部中心出口排出，整个分离过程不需要额外配置滤材耗材，日常只需要定期清理下部网篮截留的杂物即可，运维成本远低于滤芯式过滤设备。下部的储料段采用通透的钢制网篮结构，

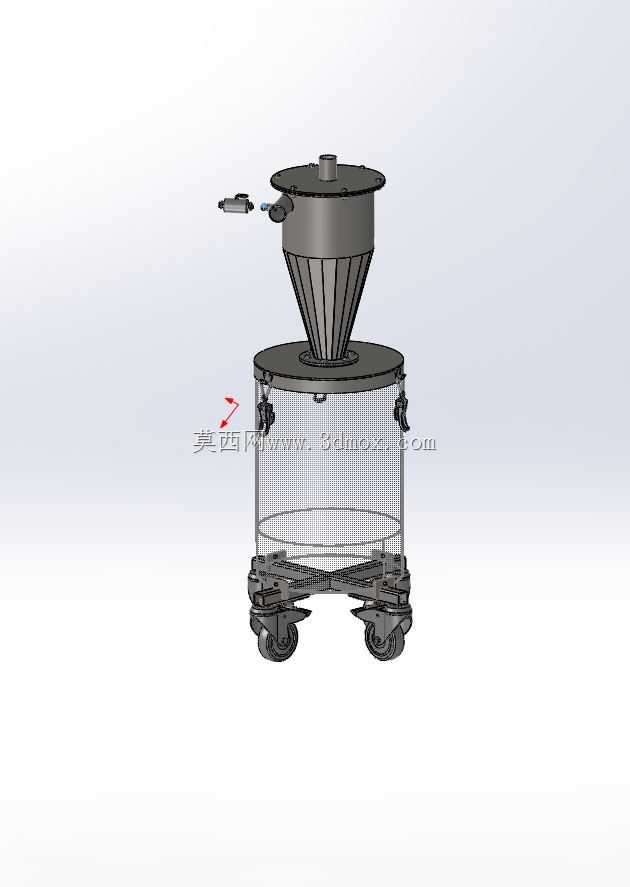

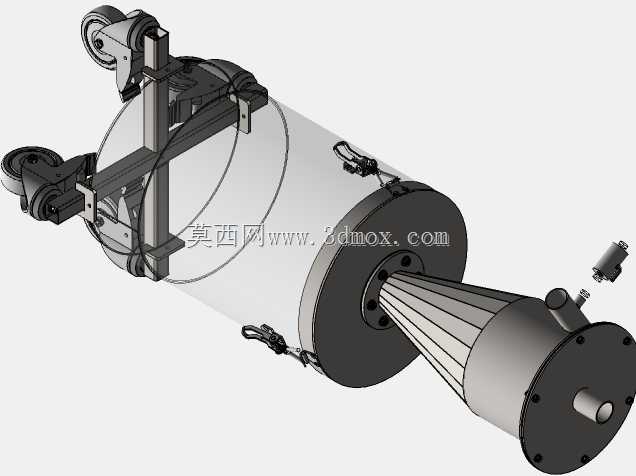

　　侧面用快拆卡扣和上部锥段连接，不需要借助工具就能直接脱开网篮倾倒截留的废渣，网篮的网格孔径可以根据实际处理的介质杂质粒径做适配调整，不管是切削液里的金属切屑，还是粉体工序里的大颗粒粉尘，都能通过更换对应孔径的网篮实现截留效果。底部的脚轮做了带刹车的结构设计，推到指定工位后踩下刹车就能固定设备位置，避免工作过程中受介质冲击发生移位，整个框架的承重做了冗余设计，满载储渣的状态下也能保证结构稳定不会出现倾翻。在做三维结构建模的时候，特意把锥段的锥角、入口管径和顶部出口的管径比例做了匹配优化，避免锥角过小导致颗粒在锥壁附着架桥，也避免锥角过大导致分离行程不足影响过滤效率，侧部入口的连接法兰做了标准快装接口设计，可以直接和现场的柔性软管对接，

　　不需要额外做转接头加工。设备的整体安装边界控制得比较紧凑，整机占地不到0.3平方米，高度适配常规工位的操作高度，不需要额外搭建操作平台，日常巡检的时候站在地面就能观察网篮里的储渣量，及时安排清理。上部锥段顶部的排气/排液口做了同轴度定位设计，和外部管路对接的时候不会出现偏心错位，密封面的平整度在建模时就做了公差约束，保证工作状态下不会出现跑冒滴漏的问题。整个设备的钢制构件都做了圆角过渡处理，没有尖锐的棱角，避免车间推移过程中剐蹭操作人员，框架的焊接位置在建模时就预留了焊接收缩余量，实际加工焊接后不会出现框架变形导致网篮拆装卡滞的问题。
