铝型材框架式移动工位承载机架结构设计

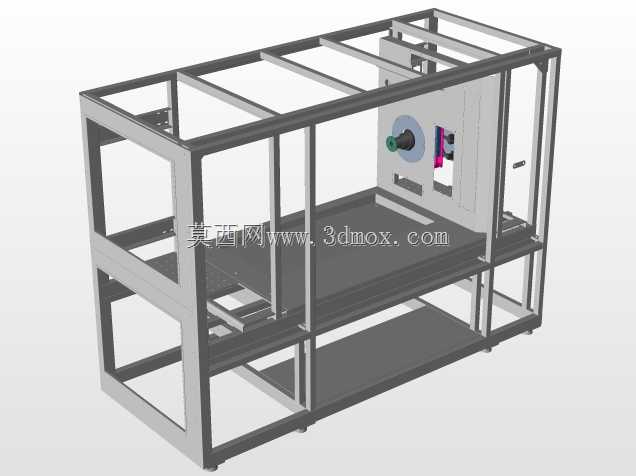

　　该机架结构主要面向车间内工序间工件转运、单机设备配套移动工位的承载需求设计，整体采用工业铝型材拼装式框架结构，摒弃传统焊接机架的应力变形问题，所有连接节点采用标准角件与内置螺栓锁紧，装配后无焊接应力残留，后期调整型材位置、拓展安装点位无需破坏基材，适配多批次小批量生产场景下的工位快速迭代需求。从结构布局来看，整体采用双层分层承载设计，上层框架预留了功能模组安装位，图中可见的安装面板区域可固定执行组件、检测元件或小型加工单元，面板上的轴类安装孔位做了同轴度公差预留，可直接适配带输出轴的动力部件安装，无需二次扩孔修正；下层为开放式置物层，可放置工件料盒、控制元件或辅助工具，层间支撑型材做了加密排布，避免大负载下出现层板挠曲变形。

　　框架底部预留了脚轮安装接口，四个角位的型材端面可直接装配万向脚轮与定向脚轮组合，其中两个对角位可加装刹车件，满足工位移动后定点锁止的使用需求，整体机架的移动推行高度适配成年人站立操作的人机工程尺寸，推行时无需弯腰施力，降低车间转运的操作疲劳度。设计过程中优先考虑了安装边界的适配性，框架外围的型材外沿做了齐平处理，无突出的连接角件或螺栓头，避免在狭窄车间通道通行时剐蹭周边设备或人员；上层安装区域的型材槽口全部朝向框架内侧，方便安装人员从内部走线、固定安装板，外侧无裸露槽口可减少车间粉尘、切削液的积存，降低日常清洁维护的工作量。结构受力层面，主承载立柱采用加厚规格铝型材，上下层的横向支撑型材与立柱连接时增加了三角加强角件，

　　在承受偏载时可将受力均匀分散到整个框架，避免单根型材受力过载出现弯折；框架中部预留的横向安装梁可根据搭载设备的重量调整排布密度，若搭载较重的动力模组可额外增加支撑梁，无需改动整体框架的外部尺寸。该机架可直接作为小型自动化设备的移动基座，也可单独作为车间周转工位车使用，适配电子装配、小型零件加工、检测工序等多个场景的工位承载需求，所有型材裁切长度均采用标准模数设计，替换损坏型材时可直接采购标准长度料裁切装配，无需定制特殊规格型材，降低后期维护的配件成本。
