双轴联动恩瓦尔运动框架结构设计

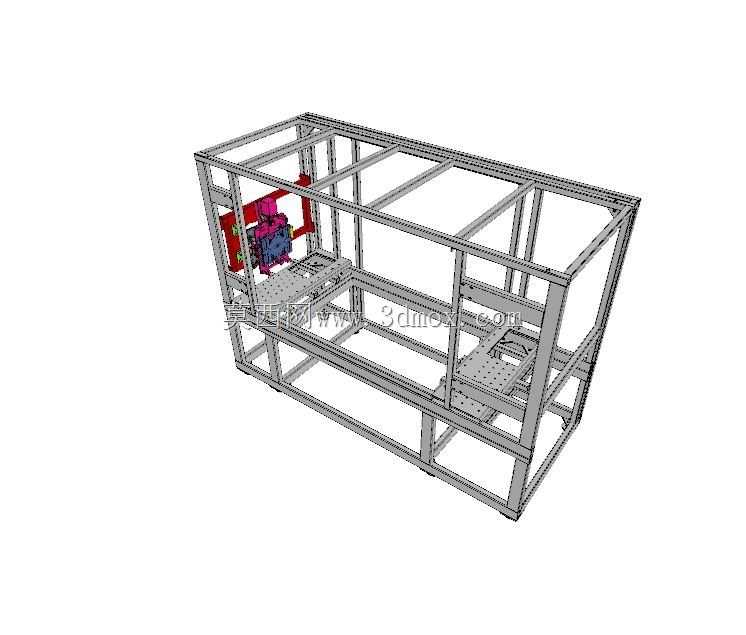

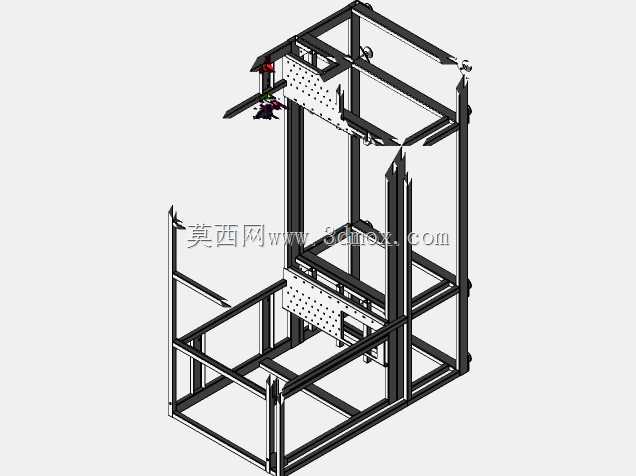

　　这套双轴运动框架结构，主要面向垂直空间内的物料转运、工位切换类作业场景，常见于多层仓储取放、生产线跨工位抬升移送、小型立体库的存取执行端配套使用，区别于普通单轴升降结构，其双轴联动的设计可同时完成竖直方向位移与水平方向的位置补偿，适配需要在两个正交维度调整执行端位置的作业需求。从结构设计逻辑来看，整体采用方管型材拼接形成立式矩形框架作为承载基体，框架的四根主立柱做了等截面通长设计，上下端通过横向方管焊接形成闭合框体，保证整体机架的抗扭刚度，避免双轴运动过程中因偏载产生的结构形变影响运动精度。两根运动轴分别布置在框架的竖直导向区间与水平悬臂区间，竖直轴依托主立柱内侧的安装面布置导向支撑结构，承载水平轴组件的整体重量，

　　可带动水平轴沿竖直方向完成全行程的平稳移动；水平轴搭载在竖直轴的滑台安装板上，自身带独立的导向与承载面板，可沿水平方向完成横向位置调整，两个轴的运动区间做了硬限位设计，在行程两端设置机械止挡结构，避免超程脱轨的风险。从安装边界来看，整体框架为立式落地式结构，底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在平整的工业地坪上，不需要额外搭建吊装支撑结构，框架的侧向预留了驱动元件的安装空间，不管是采用丝杆传动还是同步带传动的驱动方案，都能在现有框架上找到对应的安装基准面，不需要额外做结构改制。框架上的两块多孔安装面板，分别布置在水平轴的滑台和底部固定工位上，面板上的阵列孔位可适配不同规格的工装夹具、载具托盘的安装需求，不需要二次打孔加工，

　　大幅缩短现场调试的装配周期。在实际工况适配中，这套结构可根据实际负载需求调整型材的壁厚规格，小负载场景下可采用轻量化铝型材拼接，大负载场景下更换为碳钢方管焊接后做时效处理消除焊接应力即可，结构的拓展性较强，可根据实际行程需求调整主立柱和横向横梁的长度，适配不同的作业高度和横向移送距离。设计过程中对运动部件的安装基准做了统一基准规划，所有导向件的安装面都在框架组焊后一次性加工完成，保证两根轴的垂直度与平行度公差控制在合理区间，避免运动过程中出现卡滞、爬行的问题，同时框架的后侧预留了走线槽的安装位置，可将动力线缆、传感器线缆统一收纳布置，避免运动过程中出现线缆拖拽磨损的问题。
