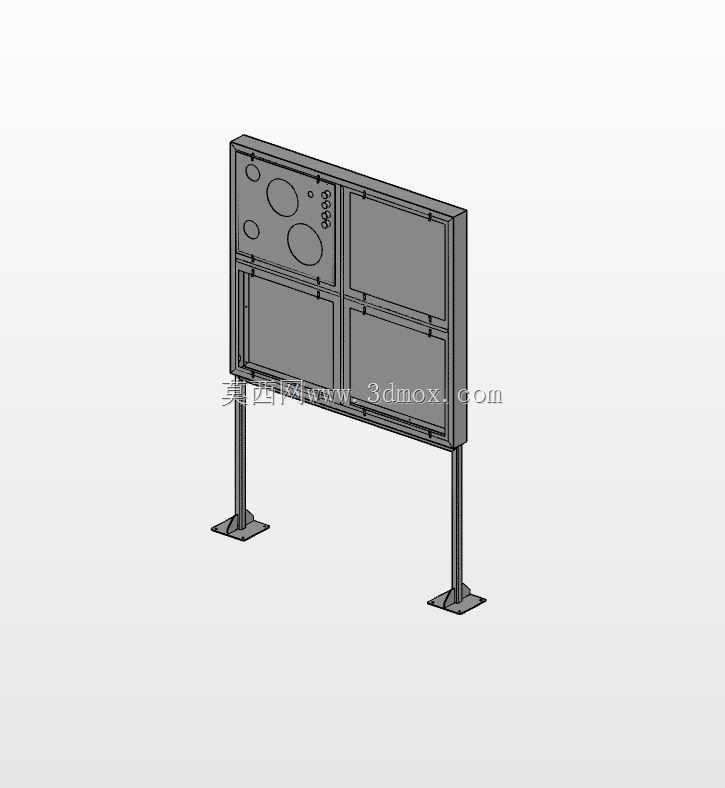

落地式感应滚刀操作显示柜体结构

　　这款落地式柜体主要面向工业产线中感应滚刀加工工位的操作与状态显示场景，在金属卷材裁切、五金件滚压成型这类需要实时反馈加工参数的工位上，操作人员无需凑近加工区域，站在安全操作距离外就能通过柜体上的显示区域读取滚刀进给速度、感应触发阈值、加工件计数等核心运行数据，同时柜体预留的操作区域可集成启停、参数微调的实体控件，避免加工过程中操作人员靠近高速运转的滚刀组件，降低作业安全风险。从结构设计逻辑来看，整体采用分体式支撑结构，上部为显示与控制集成舱体，下部通过两根立式方管支撑腿连接地面固定脚盘，这种设计首先将显示界面抬升到符合成年操作人员站立视线的高度，避免长期低头操作引发的职业疲劳，同时支撑腿之间预留的通透空间可以走布设备连接线缆，

　　也方便工位下方放置废料收集盒或者临时置物工装。上部舱体采用钣金折弯拼焊的框架结构，正面分为多个功能安装区，左侧带圆形开孔的区域为感应信号处理模块的安装位，不同直径的开孔对应不同规格的感应探头接线端口、状态指示灯的安装需求，右侧三个大尺寸矩形安装位用来嵌入不同尺寸的显示屏幕，可根据产线实际需求配置参数屏、加工状态监控屏、故障报警屏等不同功能的显示单元，舱体四周预留的密封压边结构可以加装橡胶密封条，适配车间多粉尘、少量切削液飞溅的使用环境，避免内部电路模块受污染物侵蚀。安装边界方面，底部的两个固定脚盘各开有两个膨胀螺栓安装孔，可直接固定在水泥地面或者钢制操作平台上，支撑腿的高度经过适配，安装完成后显示区域中心距离地面高度约1.5米，

　　符合绝大多数操作人员的站立视高，柜体整体厚度控制在200毫米以内，不会过多占用产线的横向操作空间，舱体背部设计为可快拆的盖板结构，后期维护内部模块时无需拆卸整体柜体，只需要打开背部盖板就能完成接线、模块更换等操作。在细节设计上，舱体的所有外露折弯边都做了钝角倒边处理，避免安装维护过程中划伤操作人员，支撑腿与上部舱体的连接位置采用加强筋焊接加固，能够承受上部显示模块与控制元件的总重量，即使在车间有设备运行振动的环境下也不会出现连接松动、显示画面晃动的问题，感应模块安装区与显示区之间做了内部钣金隔断，避免感应信号处理模块的电磁干扰影响显示屏幕的正常运行。
