工业级U型金属安全防护栏结构设计

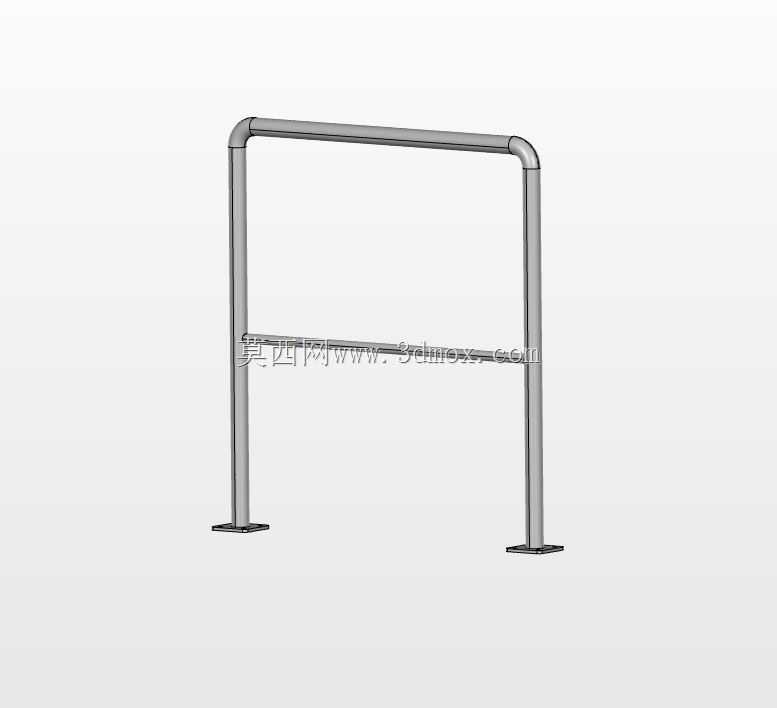

　　这款U型金属安全防护栏，是工业现场区域隔离、设备防撞场景中极为常用的防护构件，日常在生产车间设备周边、仓储通道转角、厂区人行步道与作业区的分界处都能见到它的身影，核心作用是通过刚性物理阻隔，避免作业人员误闯入高危设备运行区域，同时抵御低速作业车辆、周转物料的意外撞击，保护核心设备、管线以及现场作业人员的安全。从结构设计逻辑来看，整体采用一体化弯管成型的主框架，顶部为连续的圆弧过渡弯管，没有尖锐的直角焊缝接头，一方面能消除直角磕碰带来的尖锐伤害风险，另一方面连续的管材结构能让撞击力顺着管身均匀传导，避免应力集中在焊接节点处导致结构断裂。两根竖直支撑腿底部搭配方形安装法兰盘，法兰盘上预留了螺栓安装孔，

　　安装时可直接通过膨胀螺栓与混凝土地面、钢结构平台面板固定，不需要额外做复杂的预埋结构，安装边界适配绝大多数工业场地的硬化地面条件，安装完成后整体结构的抗侧向冲击能力完全能满足厂区内普通叉车、手动液压车低速撞击的防护需求。中间位置增设的横向连接杆件，一方面提升了整体框架的结构刚度，减少竖管受撞击时的形变量，另一方面也能避免较薄的周转板材、小型工具从护栏下方空隙滑入防护区域，进一步提升防护的严密性。管材选型上采用标准圆形金属管材，管壁厚度满足常规工业防护的强度要求，表面做防锈防腐处理，能适应车间内潮湿、多粉尘的复杂工况，长期使用不会出现表层锈蚀脱落的问题。在做三维建模时，弯管处的折弯半径严格匹配常规弯管设备的加工工艺参数，

　　避免出现设计折弯半径过小导致管材弯裂、或者折弯半径过大浪费安装空间的问题，法兰盘与竖管的焊接位置做了贴合工艺实际的焊缝结构预留，方便后续出工程图时直接标注焊接要求，整个模型的尺寸参数完全贴合实际工业防护的安装需求，不管是用来做厂区规划的布局示意，还是直接提取尺寸做加工出图，都能直接适配现场的使用要求，不需要再做大幅度的参数调整。
