装配式钢结构工业梯段三维结构设计

　　本次呈现的钢结构梯段构件，主要适配工业厂房夹层连通、设备检修平台接驳、户外临时通行通道搭建等场景，区别于民用建筑的现浇楼梯，这类钢梯无需现场支模浇筑，所有构件在工厂完成预制加工后，现场仅需通过螺栓拼接即可完成安装，能大幅缩短施工周期，适配对施工效率要求较高的工业场景。

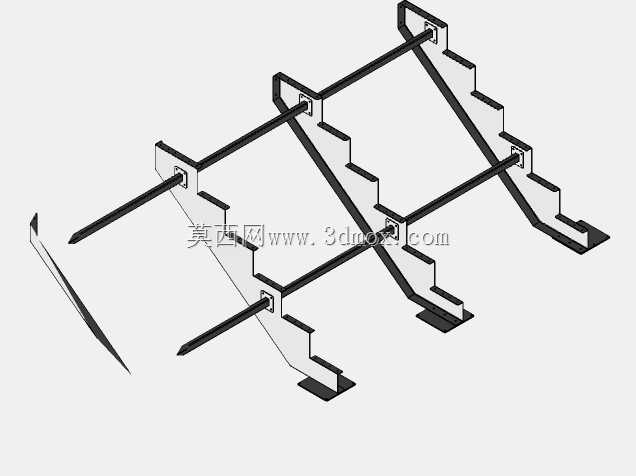

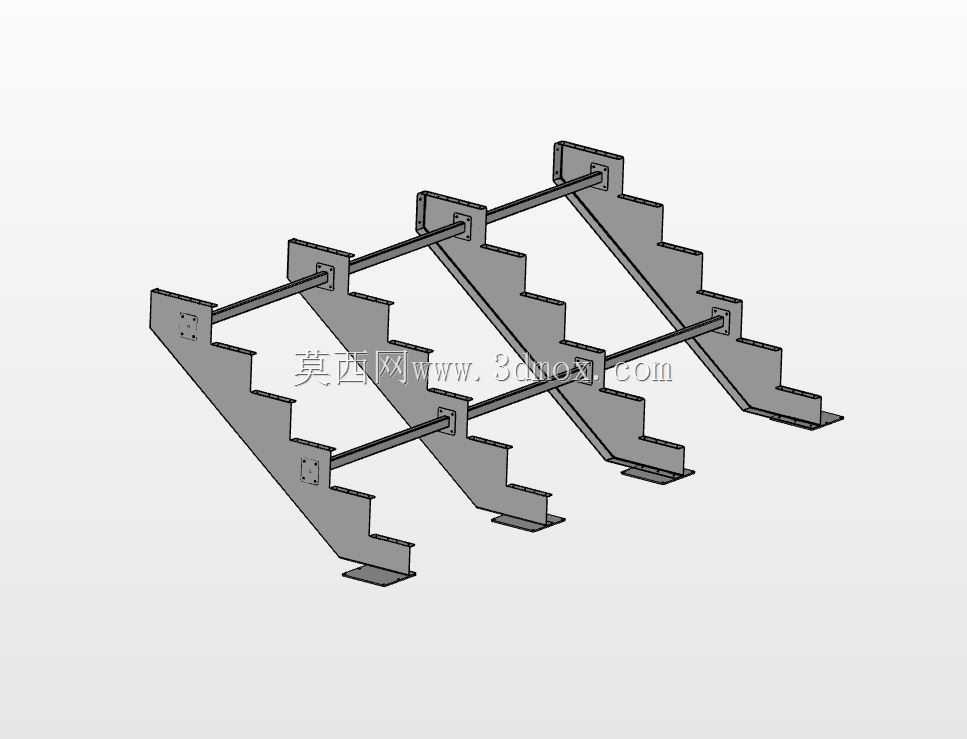

　　从结构设计逻辑来看，该梯段采用双侧锯齿形梯梁作为核心承重载体，梯梁选用折弯成型的钢板构件，踏步板与梯梁采用焊接或螺栓紧固的方式连接，相邻梯段之间通过横向设置的连接杆件形成整体受力体系，避免单组梯梁出现侧向失稳的问题。梯梁上下端预留的安装孔位，可直接与上层平台的预埋支座、下层地面的固定地脚完成对接，安装时无需额外做复杂的节点裁切，适配不同高度差的平台接驳需求，单组梯段的宽度可根据通行需求调整，常规单股人流通行宽度控制在600-800mm，双股通行可拓展至1200-1500mm，踏步高度统一控制在150-180mm的工业通行舒适区间，踏步深度匹配成年人脚长设置在220-250mm，避免通行时出现踏空风险。

　　在实际使用场景中，这类钢梯可承受的均布活荷载不低于3.5kN/㎡，完全满足工业场景中作业人员携带小型工具通行的承重要求，构件表面可根据使用环境做镀锌、喷塑等防腐处理，适配户外高湿、有轻度腐蚀介质的车间环境。设计过程中充分考虑了运输与安装的便捷性，单段梯段的长度控制在3m以内，重量控制在两人可协同搬运的范围内，无需大型吊装设备即可完成现场组装，梯段两侧可根据需求额外加装护栏支座，无需在梯梁上二次焊接开孔，避免破坏构件的防腐层与整体受力结构。

　　从安装边界来看，梯段上端与平台搭接的深度不小于100mm，下端与地面固定的支座膨胀螺栓埋深不小于120mm，横向连接杆件的间距控制在1m以内，保证梯段整体的抗侧移能力，踏步板表面可根据防滑需求增加花纹钢板或防滑条，适配有油污、积水的作业场景，避免人员通行时滑倒。这类钢结构梯段相比传统混凝土楼梯，自重仅为同尺寸混凝土梯段的1/5左右，不会对下层楼板或平台造成过大的附加荷载，尤其适配旧厂房改造、临时设备平台搭建等对荷载有严格限制的场景，构件可拆卸后重复利用，适配临时项目的周转使用需求，减少材料浪费。
