多层重载板材仓储货架结构设计

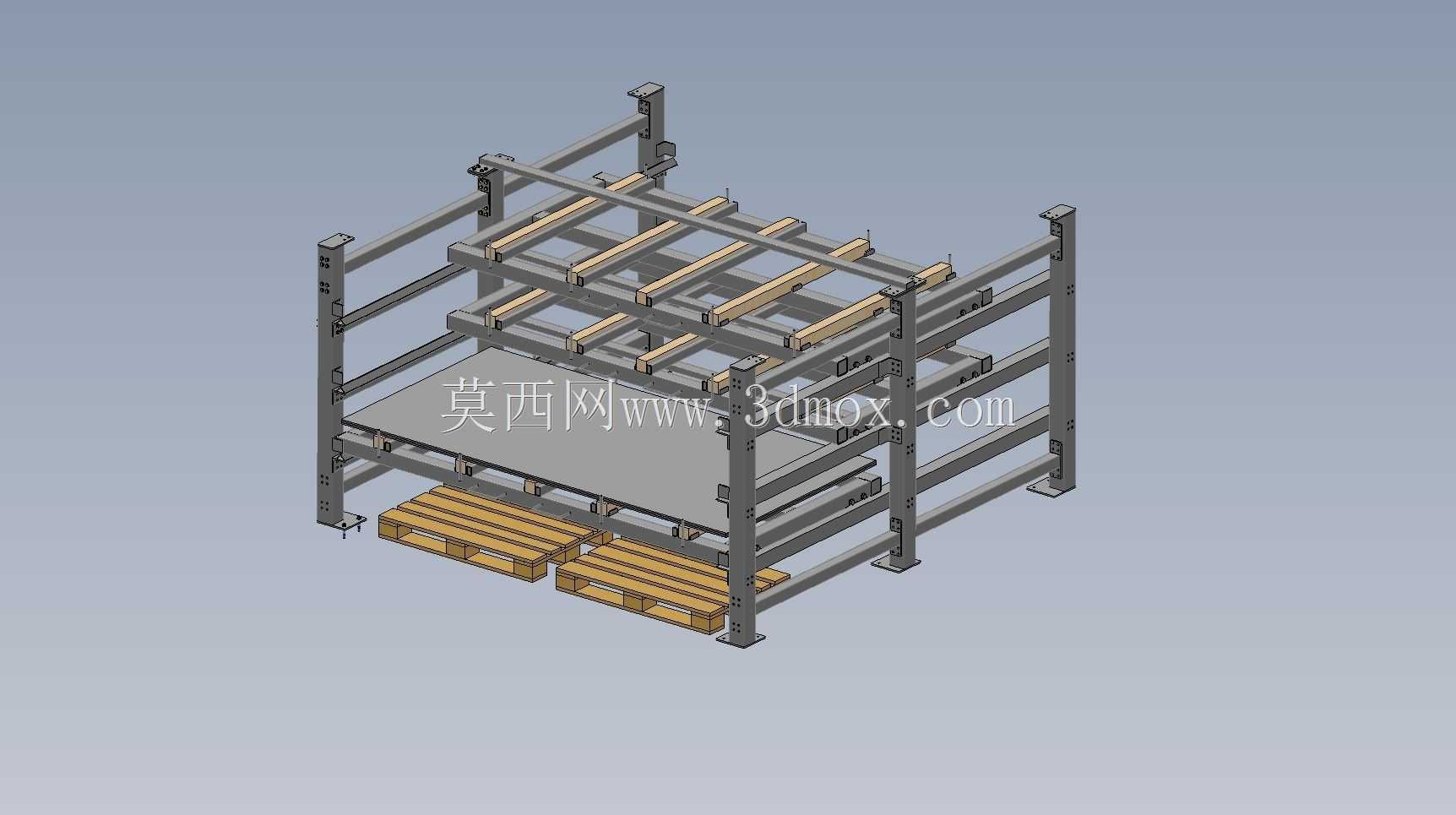

　　该存储结构主要面向板材加工、印刷包装、钣金加工等生产场景的平面类物料存储需求，解决大尺寸平板类物料传统堆垛存放取料困难、易磕碰损伤、空间利用率低的现场痛点。整体采用框架式立柱承载结构，主框架选用矩形型钢焊接成型，立柱沿进深方向设置多组等距调节孔位，可根据存放物料的厚度、堆垛高度灵活调整层间承载梁的安装位置，适配不同规格的平板类物料存放需求。层间承载部位采用横向型钢梁搭配木质承托条的组合结构，木质承托条直接与物料接触面接触，可避免金属硬接触刮花板材表面，同时承托条沿物料宽度方向均匀排布，保证大尺寸板材放置时受力均匀，避免长期存放出现中部弯折变形的问题。底部预留标准托盘放置位，可兼容工厂通用木质托盘的进出作业，

　　配合手动液压叉车或电动叉车即可完成整垛物料的上下架转运，无需额外配置专用属具，适配多数生产车间现有物流转运条件。设计过程中优先考虑现场安装的便捷性，主框架采用分段式螺栓拼接结构，所有连接孔位均做同轴度公差管控，现场无需焊接作业，仅需常规扭力扳手即可完成整机组装，安装边界可根据车间实际可用场地调整排布间距，单组货架沿长度方向可扩展拼接，满足不同存储量级的场地需求。结构受力层面，立柱底部配置可调式支撑脚，可适应车间地面存在的微小高度差，保证货架整体处于水平承载状态，避免偏载导致的结构变形；每层承载梁两端采用插接式定位结构搭配防脱锁止件，防止叉车取放物料时碰撞导致梁体移位，提升日常使用的结构可靠性。该结构可存放纸板、金属薄板、木板、

　　玻璃板材等多种平面类物料，取料时可根据需求从对应层位直接抽取物料，无需挪动上层堆垛，大幅降低大尺寸板材的取料作业强度，同时多层立体排布的结构可将垂直空间利用率提升至传统地面堆垛的3倍以上，减少生产车间的仓储面积占用。
