工业墙体配套滑动门金属支撑框架结构

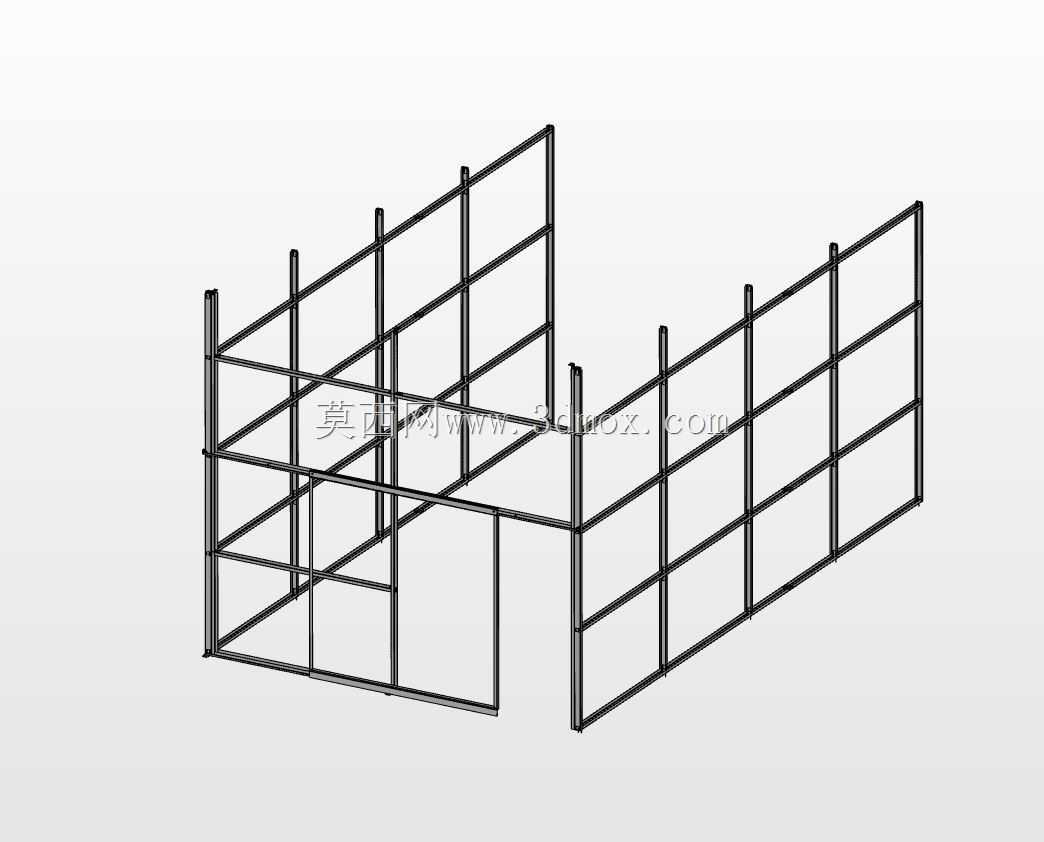

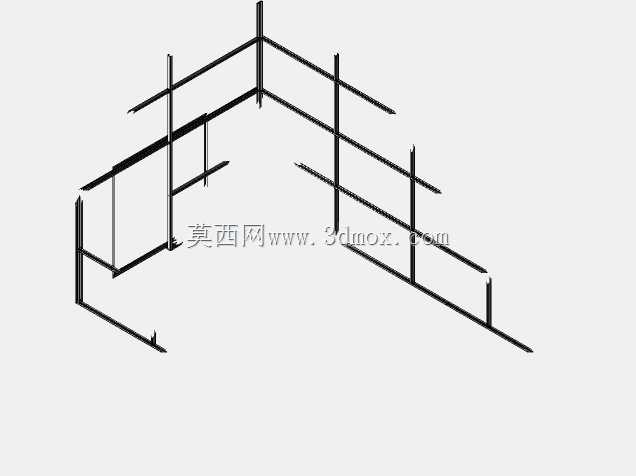

　　这套框架结构主要服务于工业厂区内部的空间分隔场景，常见于大型生产车间的区域划分、仓储空间的独立隔离、设备作业区的安全围护搭建，替代传统砖砌隔墙的高成本、不可拆卸缺陷，适配需要灵活调整空间布局的工业场地需求。框架整体采用矩形管材拼接成型，所有杆件连接节点均采用满焊工艺处理，避免螺栓连接长期受振动出现的松动偏移问题，整体抗侧向冲击能力可满足常规工业作业区的人员通行、小型物料转运的碰撞防护要求。从结构布局来看，框架分为两个连续的墙体支撑段与中间预留的滑动门安装位，墙体段的竖向立杆按照等间距排布，横向设置多道横撑形成网格状受力体系，可直接外挂彩钢板、防火岩棉板等常用工业围护板材，横撑与立杆的网格尺寸匹配常规工业板材的标准幅宽，

　　安装时无需额外裁切板材，减少现场施工的工作量。中间预留的滑动门门洞位置做了局部加强处理，门洞两侧的立杆采用壁厚更大的矩形管，顶部设置通长的承重横梁，可直接承载工业滑动门的整套吊轨组件，横梁的挠度变形量经过校核，满负载情况下不会出现吊轨卡滞、门体运行异响的问题。框架底部设置有与地面连接的固定脚板，脚板上预留膨胀螺栓安装孔，安装时可直接通过膨胀螺栓与混凝土地面固定，顶部可根据现场需求选择与厂房屋顶钢梁连接或者直接做封顶处理，整体安装边界可适配3米到6米的常规工业层高，门洞宽度可根据实际通行需求调整，单扇滑动门的适配宽度覆盖1.5米到4米区间，满足叉车、小型转运设备的通行需求。设计过程中充分考虑了工业现场的安装容错空间，

　　所有杆件的下料长度预留了现场微调余量，连接节点的焊接位置做了打磨钝化处理，避免安装过程中划伤施工人员，框架整体做防锈磷化处理，可直接在常规室内工业环境下使用，若用于潮湿、腐蚀类工况可额外增加表面喷塑或者镀锌层。框架的受力传递路径清晰，围护板材承受的风荷载、侧向碰撞力通过横撑传递到竖向立杆，再通过立杆传递到地面固定点与顶部连接点，滑动门运行过程中的动荷载通过顶部承重横梁分散到两侧加强立杆，不会对两侧的墙体支撑段造成额外受力影响，避免长期使用出现框架变形、围护板材脱落的问题。
