车间工位集气排风罩结构设计

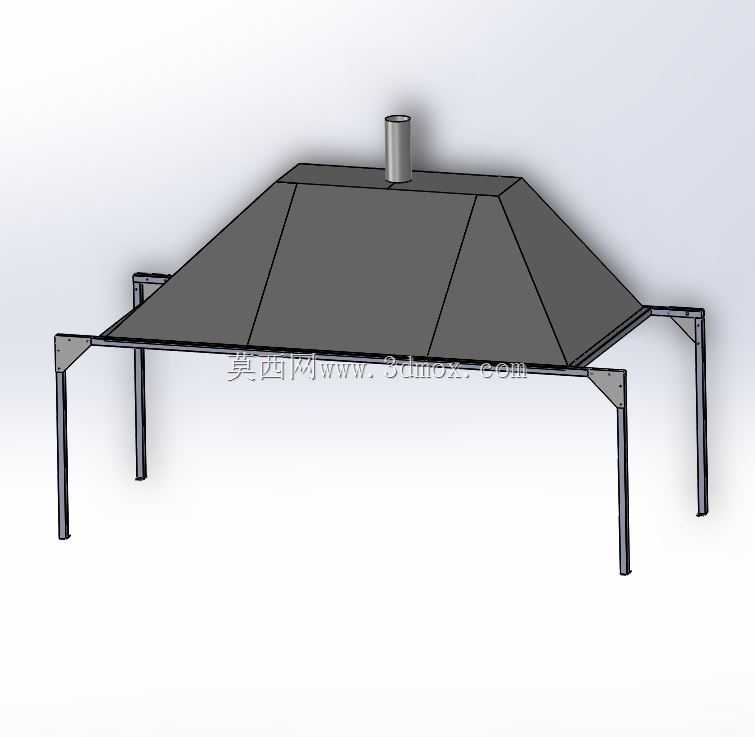

　　该结构为车间工位局部排风用集气通风装置，主要应用于焊接工位、小型打磨工位、化学品分装工位等存在局部废气、烟尘或挥发性气雾散逸的生产场景，区别于整体车间通风系统，这类局部排风装置可在污染物产生源头直接完成捕集，大幅降低无组织散逸量，相比全面通风能以更小的风量达到更优的污染物控制效果，减少车间空调能耗与排风系统负荷。整体结构采用四立柱支撑形式，四根金属支腿通过角码连接件与顶部集气罩主体固定，支腿底部可通过膨胀螺栓与地面完成固定，也可根据工位布局需求加装脚轮实现短距离移位，适配多工位轮换作业的柔性生产需求。顶部集气罩采用四棱台变径结构，下口覆盖范围匹配常规单人操作工位的作业边界，上口收缩为圆形接口，

　　可直接对接车间排风支管或者配套的柔性排风软管，变径段的斜面角度经过气流组织校核，可避免罩内出现气流涡流死角，保证捕集到的烟尘、废气能够顺畅汇入顶部排风管，不会在罩体内形成沉积。设计过程中优先考虑了工位操作的便利性，集气罩下沿距离操作台面的预留高度满足常规工件摆放、操作人员手臂活动的空间需求，不会对工位上的工件吊装、工具摆放造成干涉，支腿的布置位置避开了操作人员的常规站立作业区，同时预留了工位侧方放置工具柜、物料盒的空间。结构主体采用薄钢板折弯焊接成型，棱边做折边加强处理，既保证整体结构刚度，避免排风过程中罩体产生振动异响，也能控制整体自重，降低支腿的承载负荷。顶部圆形排风接口的尺寸匹配常规车间排风系统的支管管径，

　　安装时无需额外制作变径接头，可直接通过卡箍完成风管连接，减少现场安装的加工工作量。支腿与罩体连接的角码采用三角加强结构，可承受长期使用过程中的轻微碰撞，避免罩体出现倾斜变形，连接点位均采用可拆卸螺栓固定，方便后期根据工位实际需求调整罩体安装高度，适配不同高度的作业台面与操作场景。在气流组织设计上，罩口的控制风速覆盖整个作业区域，可保证工位上产生的焊接烟尘、打磨粉尘、挥发性气雾不会从罩口边缘溢出，同时不会因为风速过大吹走工位上的小型加工零件或者影响焊接保护气的稳定覆盖，兼顾排风捕集效果与工位作业的实际需求。
