工业用方管焊接带挂钩支撑立柱结构

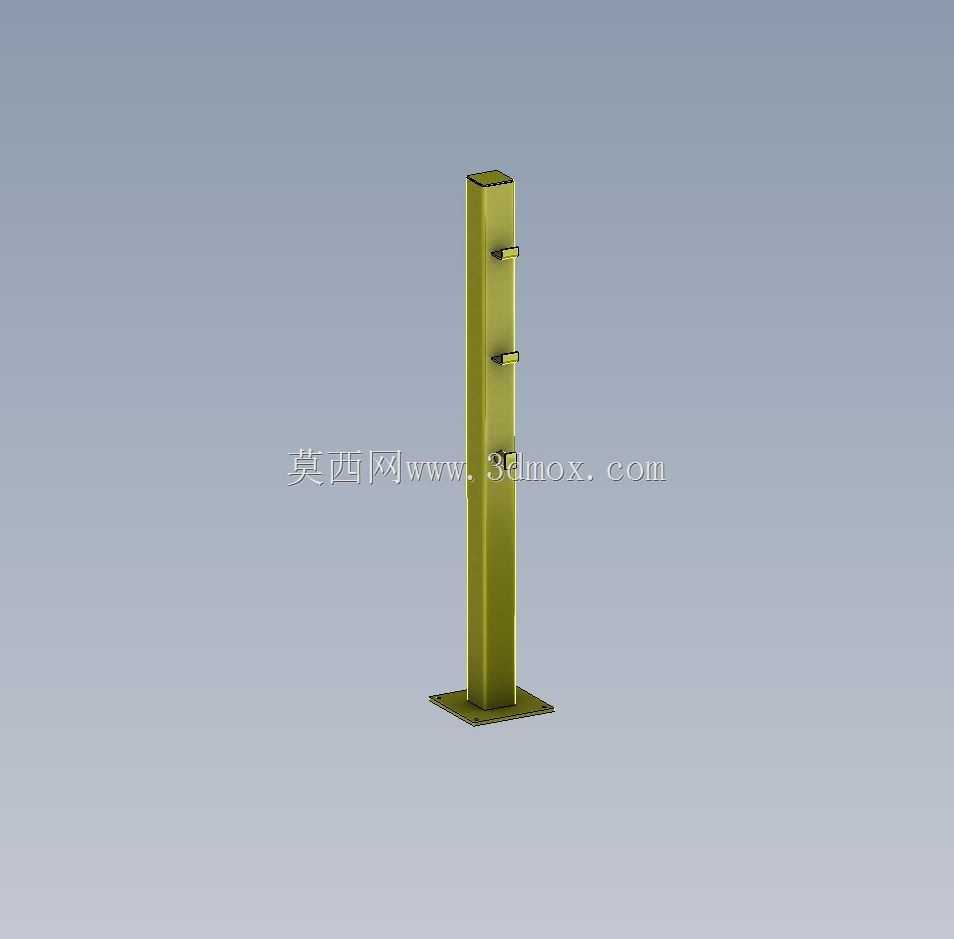

　　这类带挂钩的方管立柱，在车间工位器具、仓储分拣区、生产线旁的工具挂装场景里应用十分普遍，区别于普通无挂点的支撑柱，它不需要额外加装挂装支架，就能直接悬挂轻型工具、物料盒、作业指导书挂板、防静电接料袋这类工位常用物件，能减少现场二次改装的工作量。从结构设计来看，主体采用等截面方形管材作为承载主体，方管的四个平面都预留了挂钩安装位，图中展示的单侧三个挂钩是常规配置，实际应用中可根据挂装需求在其余三个立面增设同规格挂钩，挂钩采用折弯成型的钢板件，与柱身采用满焊连接，焊缝高度不低于挂钩板材厚度，保证挂重时不会出现脱焊变形。底部采用方形安装法兰盘，法兰盘与柱身底端采用围焊连接，法兰盘上预留四个安装孔，可通过膨胀螺栓与混凝土地面固定，

　　也可通过T型螺栓与铝型材工作台框架、钢制平台台面连接，安装时需保证柱身垂直度偏差不超过千分之二，避免单侧挂重后出现倾斜力矩。设计时优先考虑了挂点的受力分布，三个挂钩沿柱身高度方向等距排布，最下方挂钩距离法兰安装面的高度预留了脚部操作空间，不会磕碰作业人员的脚踝，最上方挂钩距离柱顶预留了端盖安装位，可加装塑料端盖或焊接封板避免方管内部积灰积水。柱身的截面尺寸选择匹配常规挂重需求，单挂钩额定承载不超过15kg时，选用40*40mm规格的方管即可满足强度要求，若挂重更大可对应加大方管截面壁厚，挂钩的伸出长度控制在50mm以内，避免挂装物件后力臂过长导致柱身产生过大弯曲应力。这类立柱在实际使用中，常搭配不同形式的挂钩附件，

　　除了图中展示的固定式折弯挂钩，也可更换为卡扣式可调节挂钩，实现挂点高度的灵活调整，适配不同尺寸的挂装物件。柱身表面可根据使用环境做不同的表面处理，普通车间环境采用喷塑处理即可，腐蚀环境下可选用镀锌后喷塑的工艺，提升构件的防锈能力。安装法兰的尺寸通常比方管截面单边宽出40-50mm，保证安装螺栓有足够的操作空间，同时增大与安装基础的接触面积，降低单位面积的压应力，避免长期使用后安装面出现凹陷。在生产线旁的应用场景里，这类立柱还可作为小型传感器、作业指示灯的安装载体，不需要额外架设支架，柱身的平面可直接打孔安装电气元件，走线路径可隐藏在方管内部，保持现场整洁。
