工业车间接油用可调支撑滴油盘结构

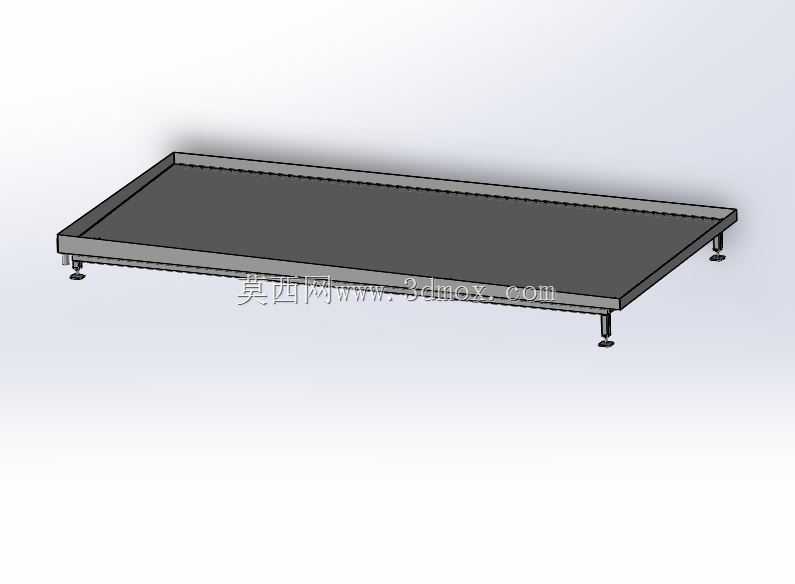

　　在机械加工车间、设备运维工位、油品分装区域以及液压试验台周边，滴油盘是承接滴落油污、残留切削液、试验介质的基础配套构件，避免液态介质直接滴落至地面造成地面湿滑、地坪腐蚀，同时也能减少介质挥发带来的车间环境问题，部分洁净要求较高的装配工位也会用这类构件承接装配过程中滴落的润滑脂、清洗残液，维持工位整洁度。这款滴油盘采用浅槽式钣金结构设计，盘体边缘做了一体折弯翻边处理，翻边高度经过实际工况验证，既能够保证足够的盛接容积，避免少量积液溢出，又不会因为翻边过高导致工位操作时磕碰剐蹭，盘体底面做了微坡度设计，能够让滴落的液体向盘体低位区域汇集，方便后续集中清理积液，不会在盘内形成多处残留积液积垢。

　　底部配置的四个可调支撑脚是这款结构的核心设计点，支撑脚采用螺纹调节结构，可根据安装地面的平整度调整每个支脚的伸出长度，即使在车间不平整的水泥地面、有预埋沟槽的工位地面，也能将整个盘体调整至水平状态，避免盘体倾斜导致积液从侧边溢出，支脚底部采用防滑耐磨的垫头，既可以增大与地面的摩擦力防止盘体受外力碰撞移位，也能避免金属支脚直接刮划地面地坪涂层。从安装边界来看，这款滴油盘的整体长宽尺寸适配常规小型设备底座、油品放置架的底部投影范围，放置时不需要对原有工位做额外的打孔固定，直接摆放在对应工位下方即可投入使用，支撑脚的调节行程覆盖了车间常见的地面高度差范围，不需要额外加装垫片找平。盘体整体采用钣金折弯焊接成型，焊缝位置做了打磨密封处理，

　　不会出现焊缝渗漏的问题，盘内边角做了圆弧过渡，没有清洁死角，日常维护时只需要用抹布擦拭或者用冲洗枪冲刷即可快速清理残留的油污杂质，不会在边角位置积存油泥。在实际选型搭配时，可根据上方设备的滴油点分布范围调整盘体的摆放位置，确保所有可能滴落液态介质的位置都处于盘体的盛接范围内，对于有多个滴油点的工位，也可以将多个同规格滴油盘拼接使用，拼接处的翻边可贴合对齐，不会出现漏接的缝隙。
