工业设备用三支座水平安全防护杠结构

　　这款水平安全防护构件，主要应用在工业生产车间的人行通道侧边、设备操作平台临边、登高梯台入口周边，也可适配物流仓储区域的货架端头、输送线侧边防护场景，核心作用是在人员意外失稳、作业车辆剐蹭、小件物料滑脱撞击时，提供刚性阻挡防护，避免人员跌落、设备外壳受撞变形，同时也可作为人员临时扶靠的辅助支撑构件，适配多数常规工业场景的临边安全防护需求。

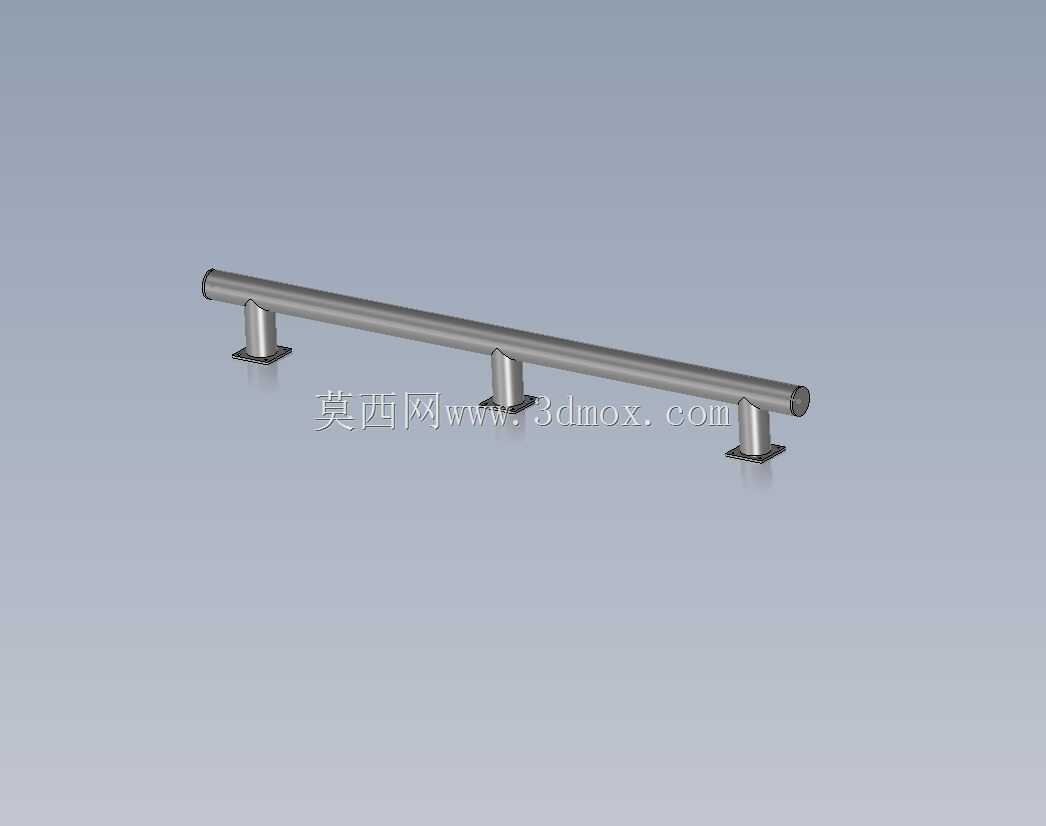

　　从结构设计逻辑来看，整体采用等径直杆作为主受力梁，搭配三个等距分布的立式支撑座，相比双支座结构，三支座的排布可有效降低长直杆的跨距，减少横杆受侧向撞击时的弯曲挠度，避免长杆受载后出现永久变形，支撑座底部采用方形法兰安装面，每个法兰面预留四个安装孔位，可直接通过膨胀螺栓与混凝土地面固定，或是通过螺栓与设备平台的钢结构基面连接，安装基面的平面度要求不超过0.2mm/100mm，可适配多数工业现场的安装基础条件，无需额外做基面精加工处理。

　　主横杆采用圆管截面设计，相比方管截面，圆管在承受任意方向的侧向撞击时，截面受力均匀性更好，不存在方管棱角处的应力集中问题，同时圆管外表面无尖锐棱角，人员意外磕碰时可降低磕碰伤害程度，横杆两端做封闭处理，避免管内进入积尘、切削液等杂物，长期使用也不会出现内部锈蚀掉渣的问题，适配有洁净度要求的机加工车间、装配车间使用场景。

　　支撑座与主横杆的连接采用满焊固定，焊后做打磨整平处理，整体表面做哑光金属防锈处理，无突出焊瘤、毛刺，不会剐蹭作业人员衣物。安装边界方面，主横杆的安装高度符合工业临边防护的常规高度要求，支撑座的法兰边距横杆端部预留足够的安装操作空间，打膨胀螺栓时工具不会与横杆发生干涉，三个支撑座的安装孔位同轴度公差控制在合理范围，现场安装时无需额外扩孔调整，单人即可完成定位、紧固的全流程安装作业。

　　在实际选型适配时，该构件可根据防护区域的长度调整横杆总长，支撑座数量可随长度增减，标准三支座结构可覆盖四米以内的连续防护段，相邻防护段拼接时可通过对接衬套实现横杆的无缝连接，拼接处无明显凸起，整体防护连续性好，不会出现防护缺口。构件整体受力可满足常规工业场景的侧向撞击载荷要求，人员倚靠、普通手动液压车低速剐蹭都不会出现结构变形或连接松动，长期使用的维护成本极低，仅需定期检查安装螺栓的紧固状态即可，无需做额外的防腐维护。
