工业产线卷材悬挂支撑分配构件

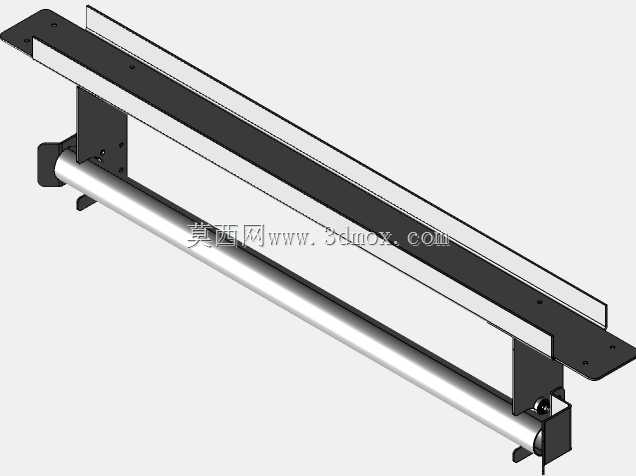

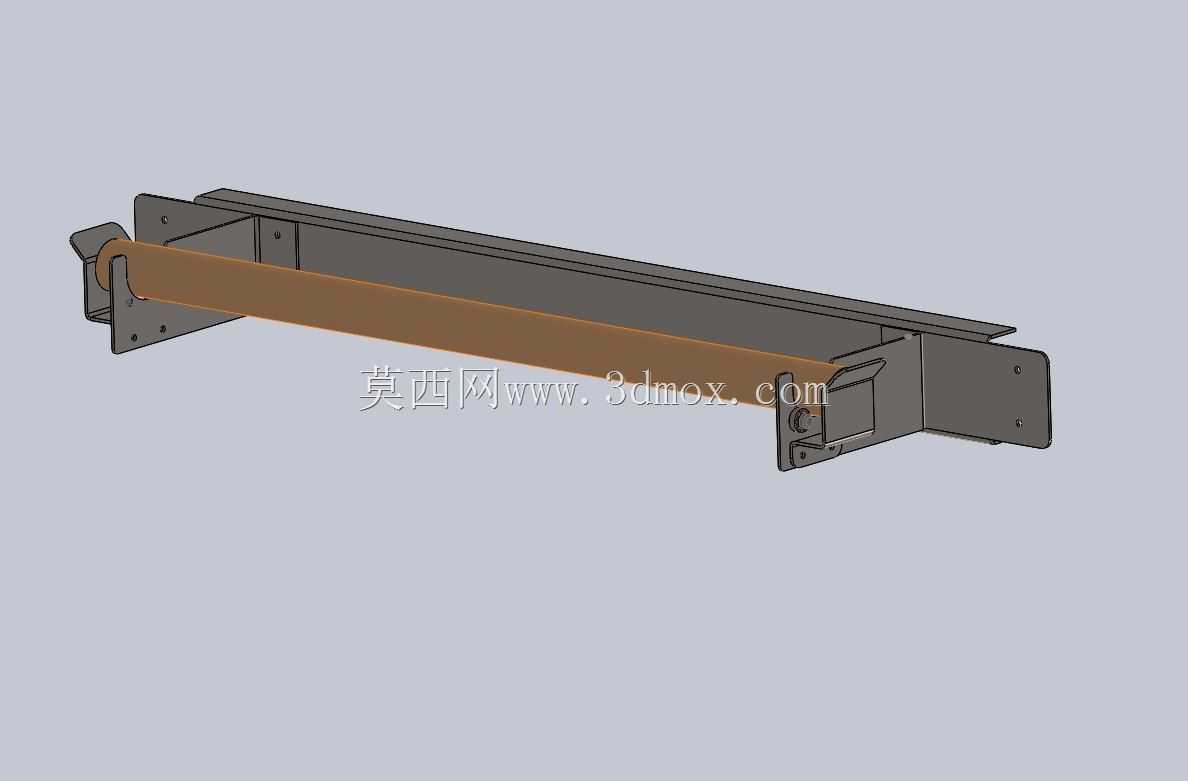

　　在卷材加工、包装、纺织、电子材料裁切这类连续送料的生产场景里，卷材的悬挂与有序送料分配一直是影响产线顺畅度的关键环节，这款支撑分配构件正是为解决长幅卷材的悬空承托、送料路径规整需求设计的。从实际使用场景来看，这类构件多安装在放卷工位与加工工位之间的机架立面，既可以单组使用承托单幅卷材，也可以多组并排布置实现多卷材料的同步分配送料，避免多幅卷材在送进过程中出现相互缠绕、垂度过大导致的送料张力波动问题。构件主体采用长条形钣金折弯焊接结构，两侧的安装折边预留了标准螺栓安装孔，安装时可直接固定在型材机架或者立式安装板上，安装孔位采用长圆孔设计，允许安装时根据卷材实际幅宽、送料高度做小范围的位置微调，降低现场安装的对位精度要求。

　　中间的承托轴采用耐磨光滑的金属圆轴设计，轴体两端通过折弯支架与主体梁连接，轴体表面做了抛光处理，卷材内圈套在轴体上时，抽拉送料过程中轴体与卷材内圈的摩擦阻力更小，不会刮伤卷材内侧的材料表面，同时轴体的长度预留了足够的余量，可适配一定范围内不同幅宽的卷材安装需求。设计过程中充分考虑了现场的安装边界，主体梁的截面高度经过受力校核，在满负载承托常规重量卷材时不会出现下挠变形，两侧的安装支架做了三角加强结构，避免卷材偏重时出现支架变形、轴体倾斜的问题。构件整体的外轮廓没有尖锐的外凸棱角，所有钣金边缘都做了折边钝化处理，避免现场操作人员上下料时被划伤。在实际产线布局中，这类构件的安装位置需要匹配卷材的放卷高度，

　　保证卷材从吊架拉出后与后续加工工位的进料面保持水平，减少送料过程中的材料褶皱，对于需要同时输送多卷同规格材料的工位，多组吊架等间距布置时，可保证每卷材料的送料路径独立，不会出现材料偏移、错位的问题，相比简易的悬臂挂杆，这种双侧支撑的结构承重能力更强，长周期使用也不会出现轴体弯曲变形的问题，适配绝大多数轻工业卷材加工场景的送料支撑需求。
