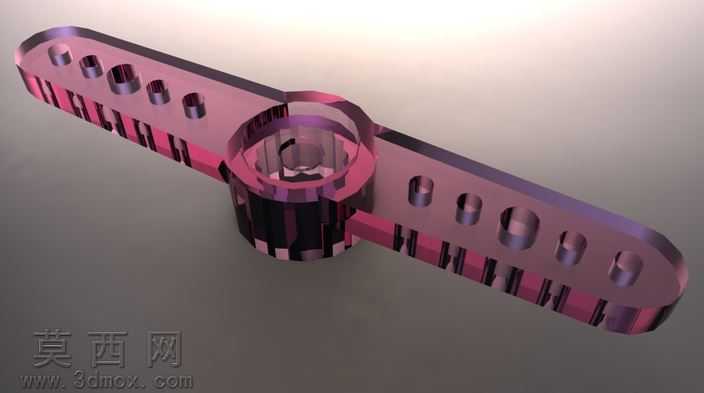

双端对称式伺服连接传动结构件

本作品为双端伺服连接结构件，采用三维参数化建模方式完成全流程设计，建模过程中首先以中心伺服安装基座为定位基准，绘制中心环形安装位的截面轮廓，通过拉伸、切除特征完成中心腔体的结构搭建，腔体内部预留伺服输出轴的适配卡位，卡位尺寸严格匹配标准微型伺服的输出轴径与安装孔位，确保装配时的同轴度与连接稳定性。两侧对称延伸的连接臂采用等宽长条式结构设计，建模时先绘制单侧臂的平面轮廓，通过镜像特征完成双侧结构的快速生成，保证两侧结构的尺寸一致性与对称精度，连接臂表面均匀排布多组圆形安装通孔，孔位间距按照标准舵机连接臂的通用安装间距设定，可适配不同规格的连杆、摇臂等外接传动部件，连接臂侧边设计有等距分布的减重凹槽，在不降低结构整体刚性的前提下有效减少零件自重，降低伺服运转时的负载负担。材质渲染阶段选用半透明紫红色硬质工程塑料材质，调整材质的折射度与反光参数，模拟高强度玻纤增强尼龙的真实质感，渲染时采用柔和的顶光配合侧方补光，清晰呈现结构的轮廓层次与孔位细节，同时对中心安装位的内壁做哑光处理，突出腔体内部的卡位结构。设计思路上围绕微型伺服的双端动力输出需求展开，摒弃传统单臂连接的受力不均问题，采用对称双端结构可同时连接两组传动部件，实现单伺服驱动双侧同步动作的功能，整体结构无冗余设计，所有棱边均做圆角过渡处理，避免应力集中问题，既满足3D打印快速成型的工艺要求，也可直接用于注塑模具开模的结构参考，安装时仅需将中心腔体套接在伺服输出端，通过中心锁紧螺丝完成固定，两侧臂的孔位可根据实际传动需求选择对应安装点，灵活适配不同行程的传动场景，结构刚性足以承载常规微型伺服的输出扭矩，不会出现传动过程中的连接形变问题。
