微型伺服短单束连接器结构设计

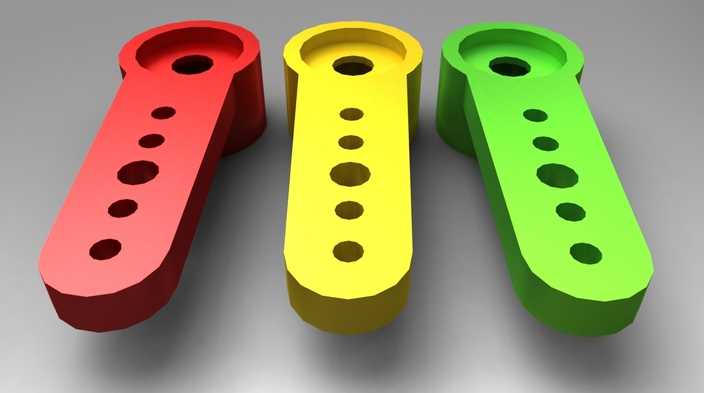

本作品为适配微型伺服系统的短单束末端连接部件，采用三维参数化建模方式完成整体结构设计，建模过程中以实际伺服传动的安装需求为核心逻辑，首先确定部件的整体轮廓比例：主体采用长条形对称结构，一端为大直径环形安装端，用于与伺服输出轴端完成同轴定位装配，环形结构预留足够的壁厚以保证装配后的抗扭强度，避免传动过程中出现连接端开裂、形变的问题；主体杆身沿长度方向依次排布不同孔径的通孔，从靠近安装端到末端依次设置大直径定位孔、多组等距调节孔、末端固定孔，不同孔径的孔位分别对应不同的传动连接需求，既可以通过不同孔位调节传动臂的有效力矩长度，适配不同行程的伺服动作输出，也能通过多组孔位实现与不同规格连杆、传动束的快速对接，满足微型伺服系统紧凑空间内的灵活装配需求。建模完成后对模型进行了渲染处理，分别赋予红、黄、绿三种高饱和度的哑光工程塑料材质，材质参数设置贴合实际玻纤增强尼龙的物理质感，既清晰区分了三款同结构不同配色的部件，也通过柔和的环境光影效果展现了部件的边缘倒角、孔位内壁的细节特征，所有孔位边缘均做了微小的倒角处理，避免实际加工和装配过程中出现锐边划伤、应力集中的问题。设计过程中充分考虑了微型伺服的负载特性，整体结构在保证连接强度的前提下尽可能做了轻量化处理，杆身两侧采用平直切面设计，既减少了不必要的材料冗余，也能在装配时提供定位基准面，降低安装对位的难度；末端采用圆弧收边设计，避免传动过程中与周边部件发生运动干涉，整体结构无复杂异形曲面，所有特征均采用拉伸、切除、倒角等基础建模特征完成，参数可编辑性强，可根据实际使用的伺服型号快速调整安装端内径、孔位间距、整体长度等核心参数，适配不同规格的微型伺服传动场景，能够满足小型自动化机构、模型传动系统、精密实验装置等多种场景下的伺服末端连接需求，结构设计兼顾了实用性、加工便利性与装配适配性。
