四轴数控热丝切割机结构设计

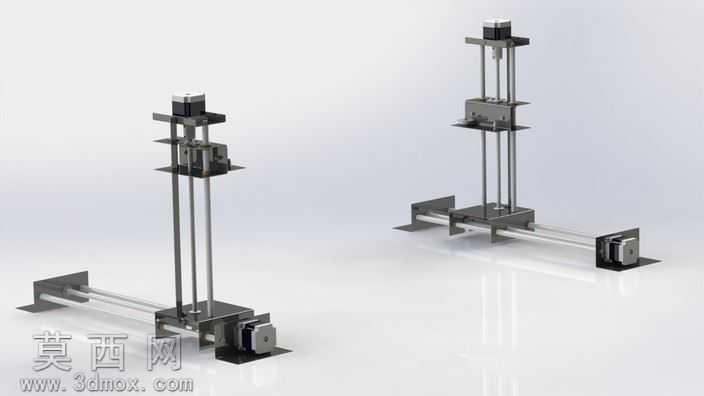

本套四轴数控热丝切割机采用三维参数化设计完成整体结构搭建，建模过程中对各运动轴的传动配合、机架刚性、运动行程做了完整的参数化约束，可直接通过修改关键尺寸参数适配不同加工幅面的泡沫类工件加工需求。模型完整还原了设备的双立柱立式运动结构，每侧立柱集成独立的Z向升降传动模组，搭配底部横向布置的X向直线传动单元，配合热丝张紧机构实现四轴联动的异形曲面热切割加工能力。建模阶段对各部件的材质做了对应区分，机架承力部分采用结构钢材质设定，传动导轨、丝杆采用高硬度合金钢材设定，电机安装座、连接件采用铝合金材质设定，热丝采用耐高温镍铬合金材质设定，渲染阶段还原了金属件的哑光金属质感、传动部件的机加工表面质感，整体渲染效果清晰展现设备的装配关系与结构细节。设计过程中重点考量了热丝切割的运动精度需求，各运动轴均采用伺服电机搭配滚珠丝杆的传动方案，保证运动过程的平稳性与定位精度，双立柱的对称式结构设计可有效抵消Z向运动的偏载力矩，提升设备整体运行稳定性。热丝张紧机构设计了可调节的张紧结构，可根据加工需求调整热丝张紧力，避免热丝受热伸长导致的加工精度偏差，同时预留了热丝供电的走线空间，保证设备运行时线路不会与运动部件产生干涉。整套模型完整覆盖了设备的所有装配零件，从底部安装底座、直线导轨、传动丝杆、伺服电机，到立柱支撑结构、升降滑台、热丝固定夹头，所有零件均做了可编辑的参数化建模，各零件间的装配约束完整，可直接用于工程图导出、运动仿真验证、结构优化改进等后续设计环节，能够为同类泡沫热切割设备的设计开发提供完整的结构参考，也可作为数控多轴运动设备的教学案例使用，帮助设计人员理解多轴联动切割设备的结构原理与传动设计逻辑。
