定制长度MakerSlide铝型材截面结构设计

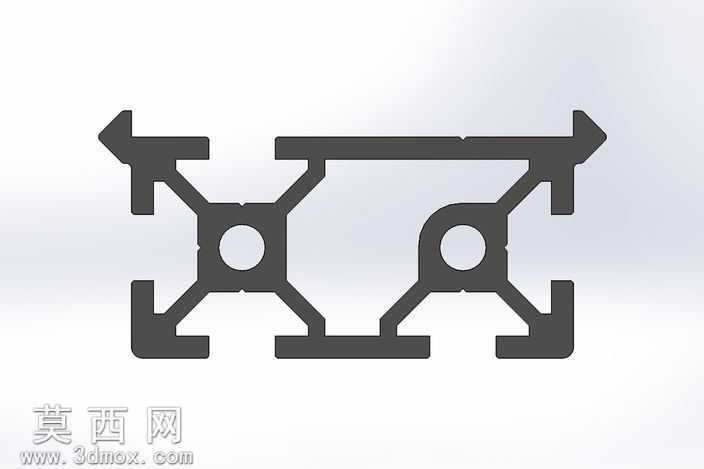

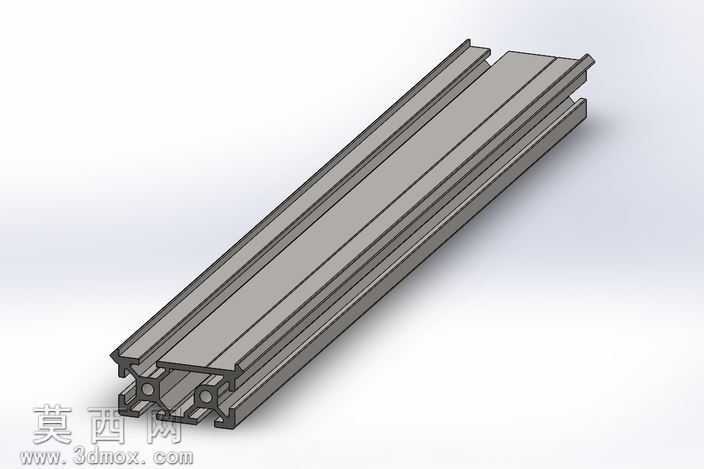

本作品为适配DIY数控设备的MakerSlide铝型材截面三维建模设计，建模阶段以实际型材挤出成型的工艺逻辑为核心依据，首先在草图绘制环节精准勾勒截面的外轮廓与内部筋位结构：整体采用对称式双安装槽布局，两侧预留标准V型导向槽结构，可直接适配配套滚轮实现直线滑动功能，无需额外加装外置导轨；中部设置两个带通孔的连接凸台，通孔尺寸匹配常用的紧固件规格，可实现多段型材的快速拼接与外部功能件的直接锁附；上下边缘设置对称的T型槽结构，可嵌入标准螺母实现任意位置的配件安装，满足不同长度定制场景下的灵活装配需求。建模过程中对所有转角处做了适配挤出工艺的圆角处理，避免应力集中的同时保障型材挤出生产时的成型良品率，所有槽位的尺寸公差严格按照通用工业铝型材的配合标准设定，确保与市面常见的配套滑轮、紧固件、端盖等配件具备完全互换性。材质设定阶段选用6063-T5铝合金作为型材基材，渲染时还原阳极氧化磨砂黑的表面质感，清晰呈现各槽位、筋板、安装孔的结构边界，直观展示截面各部分的壁厚分布：导向槽位置做局部加厚处理，提升滑动接触面的耐磨性能，中部连接筋采用等厚设计，在保障整体结构刚性的前提下尽可能降低型材的单位长度重量，兼顾结构强度与轻量化需求。设计思路围绕DIY数控设备的灵活搭建需求展开，该截面型材可根据实际使用场景裁切为任意长度，既可以作为小型数控雕刻机、3D打印机的直线运动导轨使用，也可以作为设备框架的支撑梁使用，双功能集成的结构设计可大幅减少设备搭建时的零件种类，降低装配复杂度；建模时同步完成了型材的截面属性计算，验证不同支撑跨度下的形变参数，为用户实际搭建设备时的选型与长度裁切提供可靠的结构参考，配套的配置文件可直接导入相关设计软件，快速生成任意长度的型材模型，大幅提升DIY设计阶段的建模效率。
