CATIA环境下梁型材库目录添加操作教程

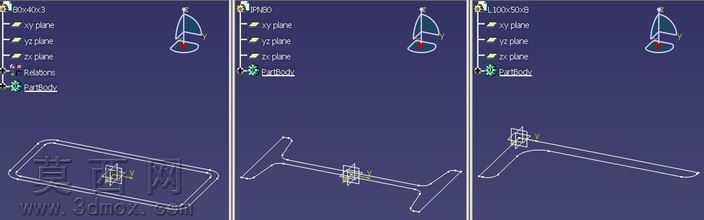

本教程围绕三维建模过程中梁型材资源的高效调用需求，详细讲解在CATIA软件环境中添加梁型材目录的完整操作流程，帮助设计人员快速搭建专属的型材资源调用体系，提升结构类建模的工作效率。在建模实操环节，首先需要梳理梁型材的截面特征、规格参数与分类逻辑，提前整理好对应型材的截面草图、参数化模型文件，确保每款型材的截面轮廓、壁厚、折弯参数等关键尺寸都完成参数化定义，方便后续调用时直接调整规格适配不同的设计场景。操作过程中，需要先定位到CATIA软件的资源目录配置入口，按照软件的资源索引规则，将整理完成的型材文件夹路径添加到系统的资源检索目录中，同时完成文件关联配置，确保软件能够正确识别文件夹内的型材模型、预览图与参数文件，避免出现资源无法加载、预览图缺失、参数调用报错的问题。在目录配置完成后，需要进行调用测试：进入结构设计工作台，调用型材库插入命令，检查目录下的不同类型梁型材是否能够正常加载，预览效果是否与模型文件一致，参数调整是否能够实时驱动型材截面尺寸变化，同时验证直型梁、折弯梁等不同形态型材的适配性，确保插入到装配环境后能够正常进行布尔运算、装配约束、工程图投影等后续操作。教程中还涵盖了常见问题的处理方法，比如目录添加后软件无法识别资源时，需要检查文件路径是否存在中文、文件格式是否符合软件要求、资源索引是否需要重新加载；如果型材插入后出现方位偏差，需要调整截面草图的坐标原点与方向基准，确保型材插入时能够自动匹配所选边线的方位。整个操作流程从前期的型材资源整理，到中期的目录配置关联，再到后期的测试校验，形成了完整的操作闭环，能够帮助设计人员快速搭建符合自身设计习惯的型材资源库，避免重复绘制型材截面的冗余工作，让结构建模过程中梁型材的调用更加便捷高效，同时也能保证团队协作时型材资源的统一规范，减少因型材规格不统一导致的设计误差。
