45x45规格挤压铝型材截面结构设计

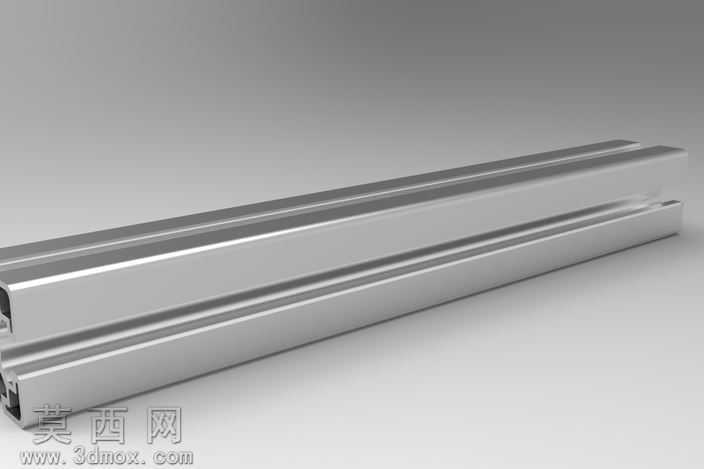

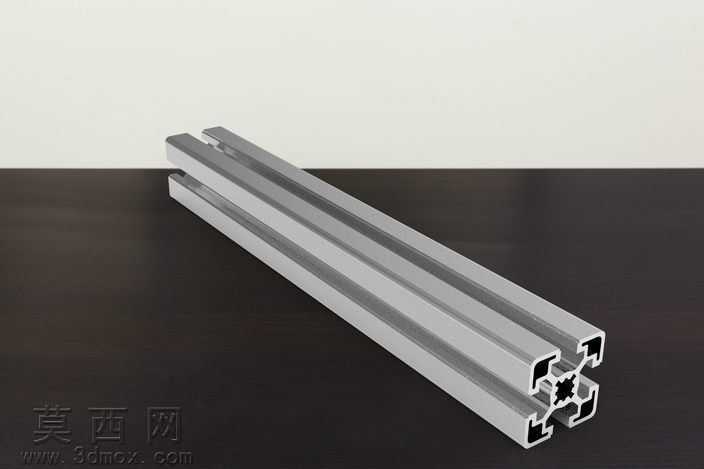

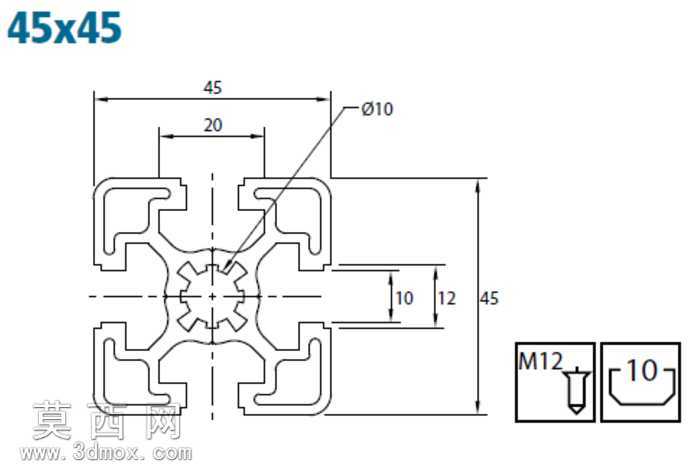

本作品为45x45规格挤压铝合金型材的三维参数化模型，采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循铝挤压工艺的成型特性，以截面草图为核心驱动特征，完整还原了该款工业铝型材的全部结构细节。建模初始阶段首先绘制对称的截面基准中心线，依托型材的四向对称特性，仅需完成四分之一截面的草图绘制后通过镜像特征快速生成完整截面轮廓，大幅提升建模效率同时保证各方向结构尺寸的一致性。截面草图绘制阶段严格标注各部位尺寸：外轮廓为45mm×45mm的正方形基准，中心设置直径10mm的中心定位孔，周边对称分布四组T型安装槽，槽口宽度为10mm，槽内适配M12规格的紧固件安装，侧边凸台的尺寸标注为10mm与12mm的阶梯结构，所有草图线条均添加重合、对称、平行等几何约束，避免后续特征生成时出现报错。完成截面草图后通过凸台拉伸特征生成型材的基础实体，拉伸长度可根据实际使用需求进行参数化调整，适配不同的机架搭建场景。材质配置上选用Al6063-T5铝合金材质，在软件材质库中匹配对应的挤压铝合金材质参数，设置合理的金属漫反射粗糙度与反光度，渲染后可直观呈现铝型材阳极氧化后的哑光银白金属质感。结构设计上充分考虑工业铝型材的装配通用性，四侧的T型槽可兼容标准的T型螺栓、法兰螺母等紧固件，无需额外打孔即可实现快速拼接组装，中心孔可用于穿装线缆、安装定位销或者内置连接螺杆，周边的加强筋结构在保证型材整体承重强度的同时，尽可能减少型材的截面积，降低单位长度的型材重量，兼顾结构强度与轻量化需求。建模过程中对所有尖锐棱边添加了符合挤压工艺要求的工艺圆角，避免实际挤压生产时出现应力集中导致的型材开裂、模具损耗过快等问题，同时也能避免装配使用过程中锐边划伤操作人员。模型完成后对所有特征进行参数化关联，修改外轮廓尺寸、槽口尺寸、壁厚等参数时可快速衍生出同系列不同规格的铝型材模型，可直接用于工业机架、设备护罩、自动化流水线支架等场景的装配设计，也可用于后续的工程图导出、干涉检查、受力仿真分析等后续设计环节。
