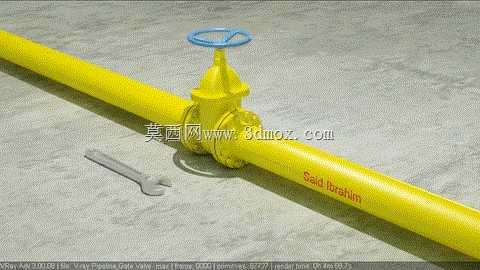

带手动闸阀的燃气输送黄色管道结构

　　在城镇燃气管网、油气集输场站的地面敷设管线场景中，这类集成手动闸阀的输送管道是介质截断、通路调控的核心基础部件，日常运维中可通过顶部手轮实现管路通断操作，满足管线检修、流量分段管控的实际需求，无需额外配置动力执行机构，适配无外接电源的野外场站、小区调压站等工况。从结构设计逻辑来看，管道主体采用等径直管段设计，外壁做醒目的黄色涂装，符合易燃易爆介质输送管线的安全色标识规范，可在巡检过程中快速识别管线属性，降低误碰误操作风险。闸阀部分采用明杆结构适配手轮操作，手轮轮缘做圆弧过渡处理，操作时握持受力均匀，阀杆与阀体的密封部位预留了标准填料函安装空间，可在长期使用后更换密封填料实现带压维护，无需整体切割管线更换阀门。安装边界层面，

　　直管段两端预留了标准法兰对接位，可直接与同公称通径的管线法兰配对连接，法兰密封面采用突面结构，适配耐油橡胶石棉垫片或金属缠绕垫片，满足不同压力等级的密封需求；阀门手轮的操作高度距离管道中心轴线的尺寸符合现场人工操作的人机工程要求，无需额外搭设操作平台即可完成开关动作，手轮旋转方向遵循常规阀门操作逻辑，顺时针旋转为关闭、逆时针为开启，降低运维人员的操作学习成本。功能特性上，闸阀的闸板采用平行式双闸板结构，全开状态下介质流道完全通畅，流阻系数远小于截止阀类部件，适合长距离管线的介质输送，可减少输送过程中的压力损耗，降低泵站的运行能耗；阀体与管道的连接部位采用全焊透结构，避免了螺纹连接可能存在的介质泄漏隐患，适配天然气、

　　轻质原油等易燃易爆介质的输送要求。建模过程中严格还原了管道外壁的标识位、阀体的铸造圆角、手轮的轮辐结构，甚至配套呈现了管线检修常用的呆扳手放置场景，可直接用于场站运维仿真、管线施工交底动画、安全培训课件的素材制作，结构细节完全匹配现场实际安装的工业级管线配置，不存在简化结构导致的工程逻辑偏差，可直接导入仿真软件做管线应力分析、操作空间校核等工程计算使用，无需二次调整结构比例。
