三通式法兰连接工业控制阀结构设计

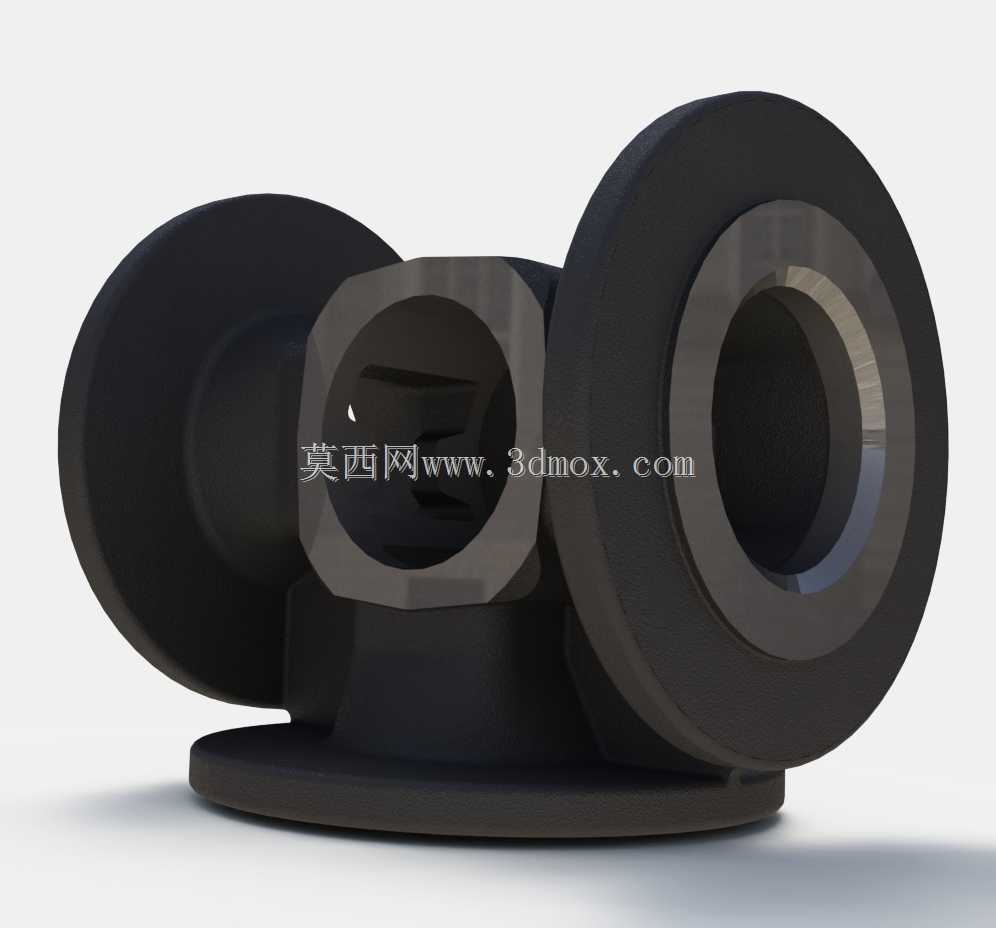

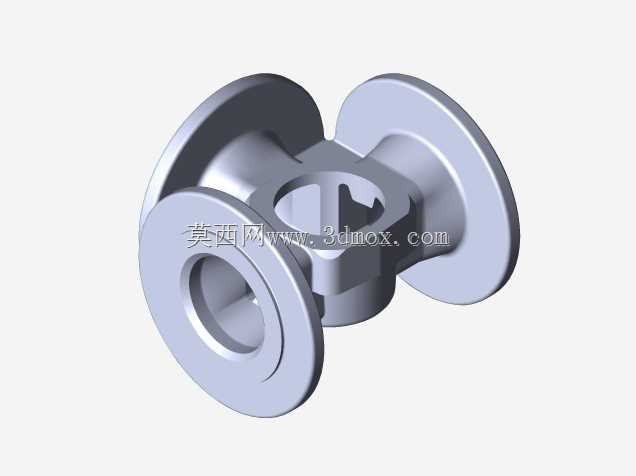

　　这款三通结构的法兰连接阀门，主要面向工业流体管路系统的分流、合流以及流向切换工况设计，常见应用在化工介质输送、市政给排水、暖通空调循环管路、轻工生产物料输送等场景中，能够在不改动主管路铺设路径的前提下，完成多支路流体的通断与流向调整，减少管路中额外加装的弯头、三通接头数量，降低管路整体的泄漏风险点。从结构设计逻辑来看，阀体采用一体式铸造成型的主体结构，三个连接端全部采用标准法兰对接形式，法兰端面预留有标准密封件安装槽位，安装时可根据输送介质的温度、腐蚀特性选配橡胶、石墨或者金属缠绕垫片，配合螺栓紧固即可实现可靠的端面密封，适配不同压力等级的管路安装需求。阀体中部的容腔为流线型过渡设计，没有突兀的直角转折结构，

　　能够最大程度降低流体通过时的局部阻力损失，减少介质在阀腔内的滞留死角，避免带有固体颗粒的介质在阀腔内沉积造成卡涩，也能降低高粘度介质输送时的流通阻力。三个接口的法兰端面加工精度满足通用管路安装的同轴度要求，安装时无需额外调整管路角度即可完成对接，法兰盘上的螺栓孔采用跨中布置形式，适配绝大多数工业现场的现有管路法兰标准，不需要重新加工配对法兰即可完成替换安装。从安装边界来看，这款阀门的底部设置有一体式支撑底座，底座上预留有安装固定孔位，当阀门应用在大口径管路或者震动较强的工况场景时，可通过螺栓将阀体底座固定在管路支架或者设备基础上，避免阀门自身重量长期拉扯管路法兰造成密封面错位泄漏，同时也能缓冲管路运行时产生的震动，

　　延长密封件的使用寿命。阀体外部的结构做了等壁厚设计，在保证额定压力下结构强度足够的前提下，尽可能控制阀体自身重量，降低安装时的吊装难度，也减少管路系统的整体承重负荷。阀腔内部的流道做了平滑打磨处理，表面粗糙度满足流体输送的要求，能够减少流体冲刷造成的阀体磨损，延长阀门整体的服役周期。在实际选型适配时，可根据管路的公称通径、工作压力、介质特性匹配对应的内件结构，这款阀体的外部连接尺寸保持统一，不需要改动外部管路即可完成不同功能内件的替换，降低后期运维的配件储备成本。
