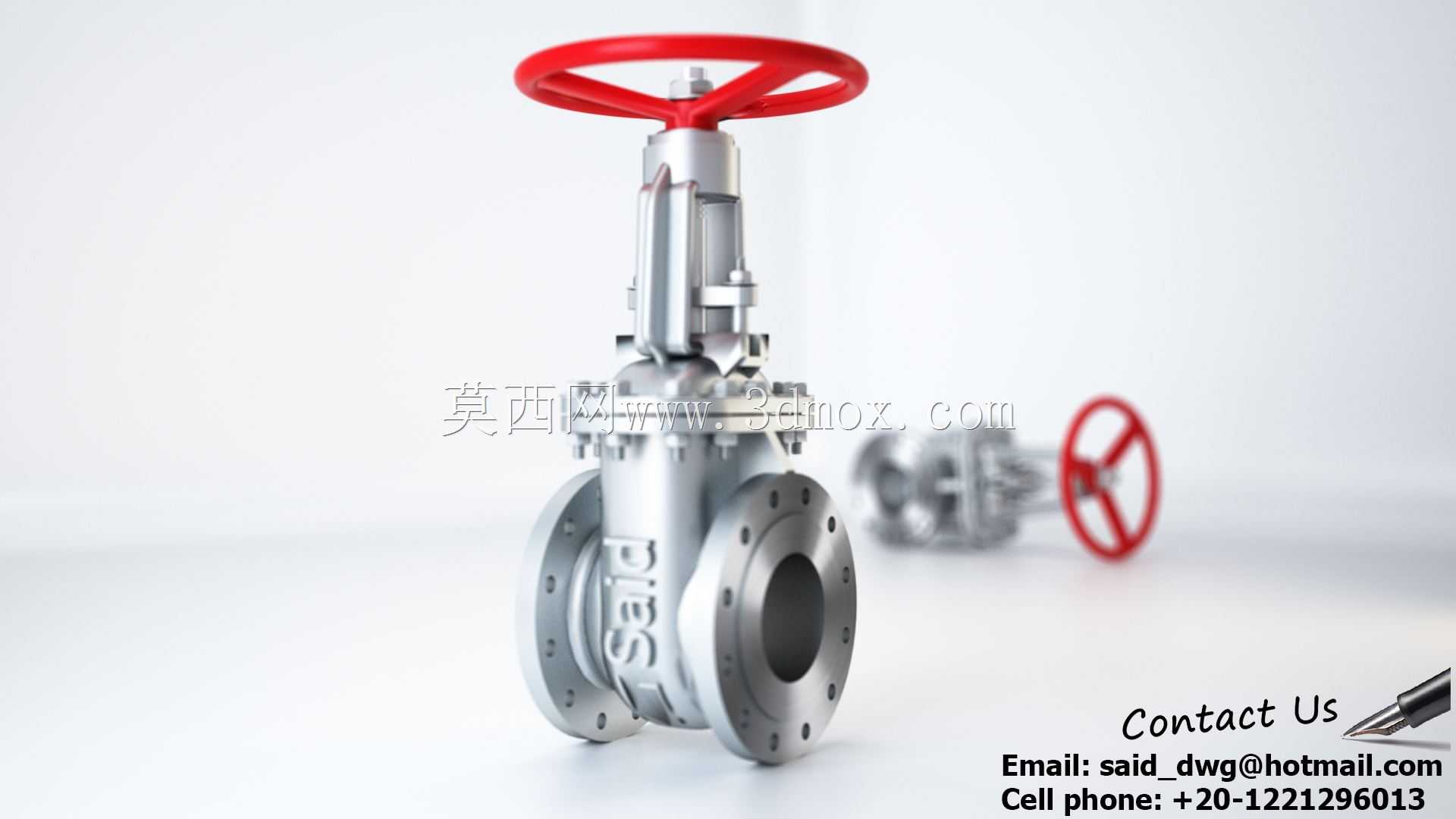

法兰连接明杆式工业闸阀结构展示

　　这款闸阀主要应用于石油化工、市政给排水、热力管网、冶金生产等行业的中低压管路系统中，核心作用是实现管路介质的全通径截断与导通，不适合作为调节类阀门使用，长期处于半开状态会导致密封面受介质冲蚀损伤，影响密封寿命。从结构设计来看，采用明杆楔式单闸板结构，手轮转动时阀杆做升降运动，操作人员可直观通过阀杆外露高度判断阀门的启闭状态，避免误操作。阀体采用法兰连接形式，法兰端面的密封水线、螺栓孔中心距均匹配通用管路法兰标准，安装时可直接与同压力等级的管路法兰对接，无需额外加工转接件，两端法兰的同轴度公差控制在0.2mm以内，能有效降低安装后管路的附加应力，避免长期运行出现密封渗漏。

　　设计过程中，阀杆采用梯形传动螺纹，传动效率高且具备良好的自锁性能，手轮停止转动后闸板位置不会受介质压力影响自行偏移，保证启闭状态稳定。闸板与阀座的密封面堆焊硬质合金，硬度可达HRC40以上，可耐受介质中少量固体颗粒的冲刷，适配清水、油品、蒸汽等多种无强腐蚀性介质的输送场景。阀体流道采用全通径等径设计，介质流经阀门时的压损极小，不会出现明显的节流效应，适合长距离输送管路使用，可降低管路输送的动力损耗。

　　从安装边界来看，手轮的操作半径预留了足够的操作空间，安装时手轮侧需预留不小于手轮半径1.5倍的操作空间，方便日常启闭操作与后期维护。阀盖与阀体的连接采用中法兰螺栓压紧结构，中法兰处的密封垫片采用缠绕式垫片，可耐受一定的温度波动与压力冲击，在额定压力温度范围内不会出现密封失效。填料函部位设置了多级填料密封结构，可通过填料压盖的螺栓调节压紧力，当长期运行出现阀杆处微量渗漏时，无需停机即可在线紧固压盖消除渗漏，降低运维成本。整体结构的零部件通用化程度高，易损件均可匹配行业标准备件，后期维护更换无需定制非标配件，可大幅缩短设备检修周期。
