捕集器独木舟用通用杆架

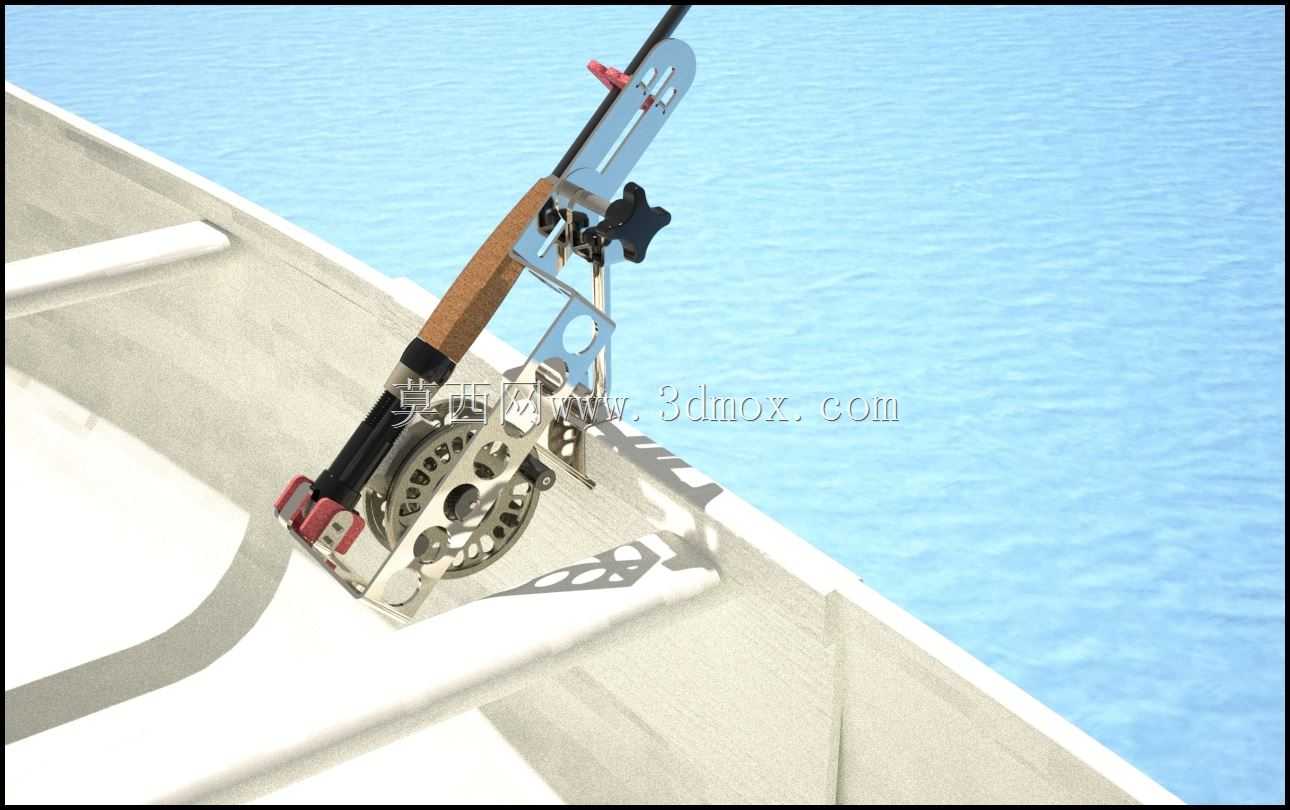

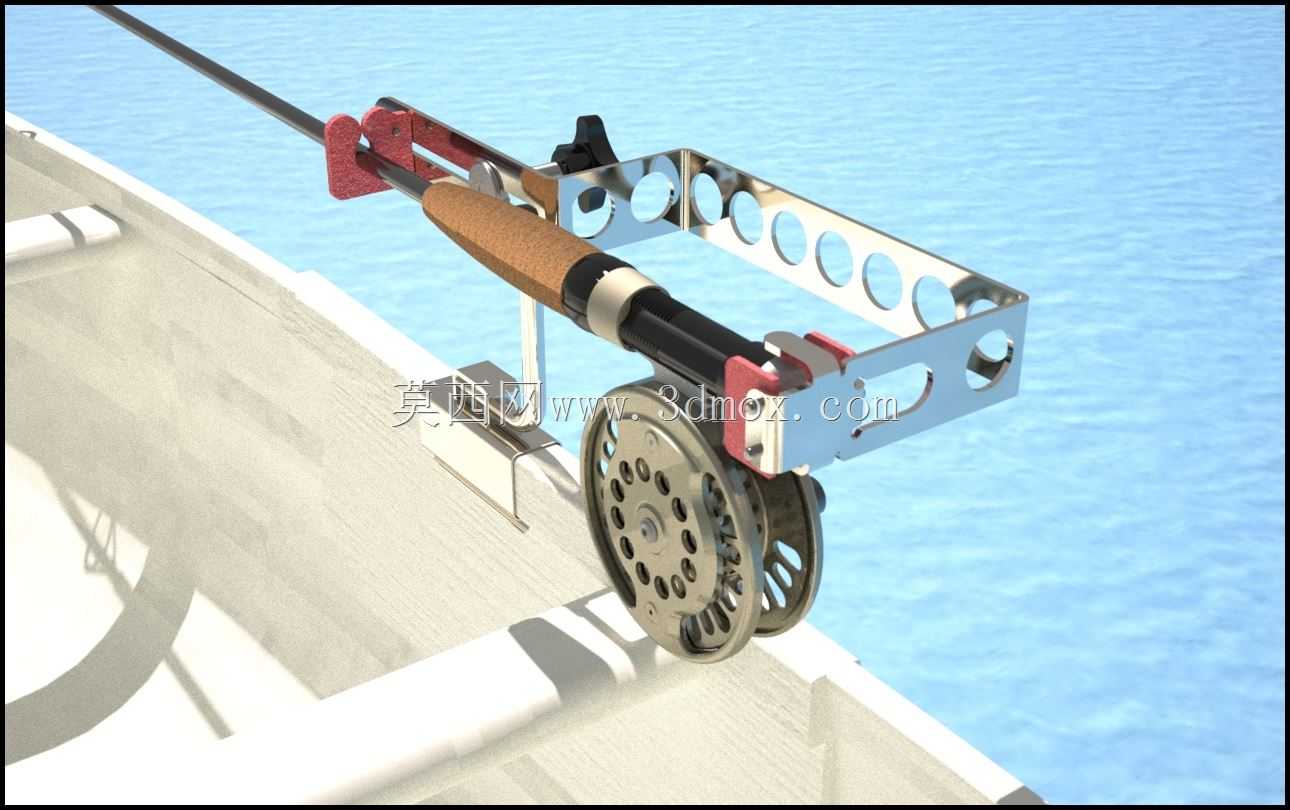

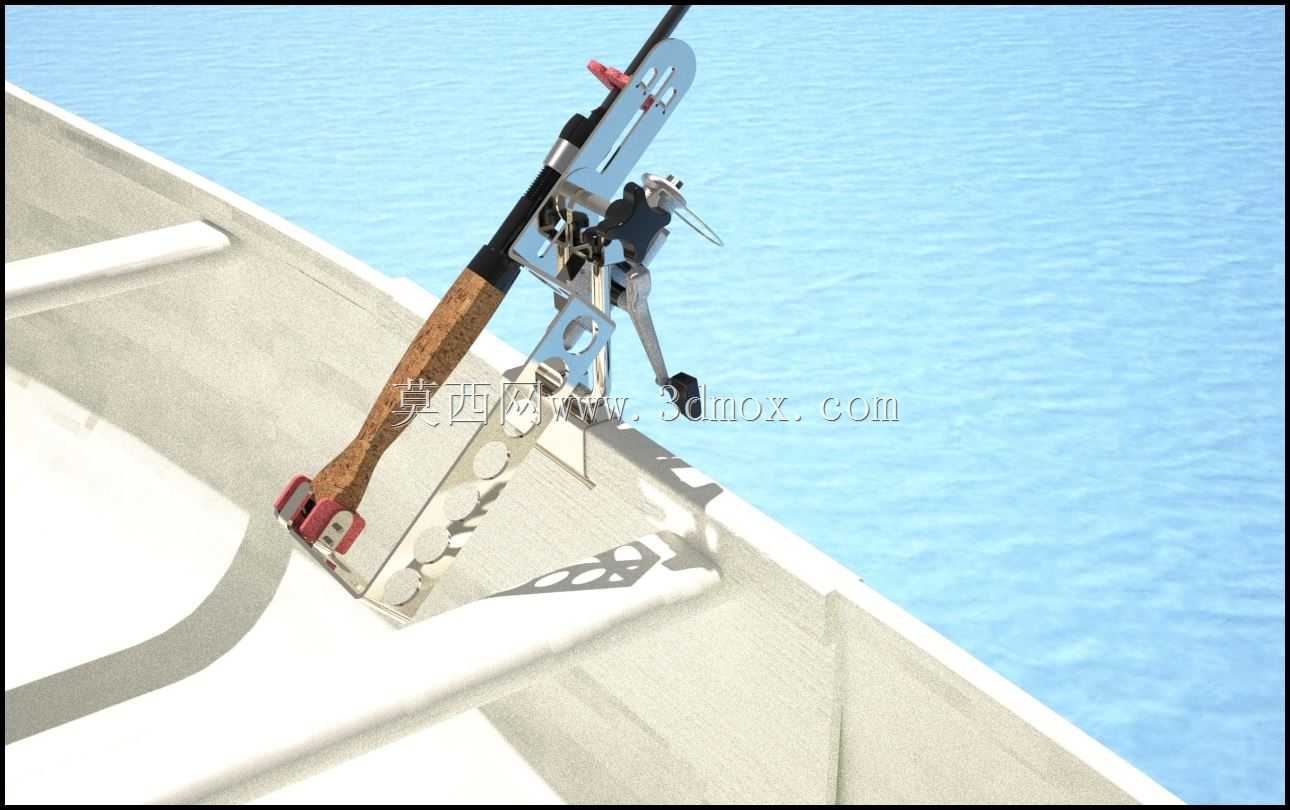

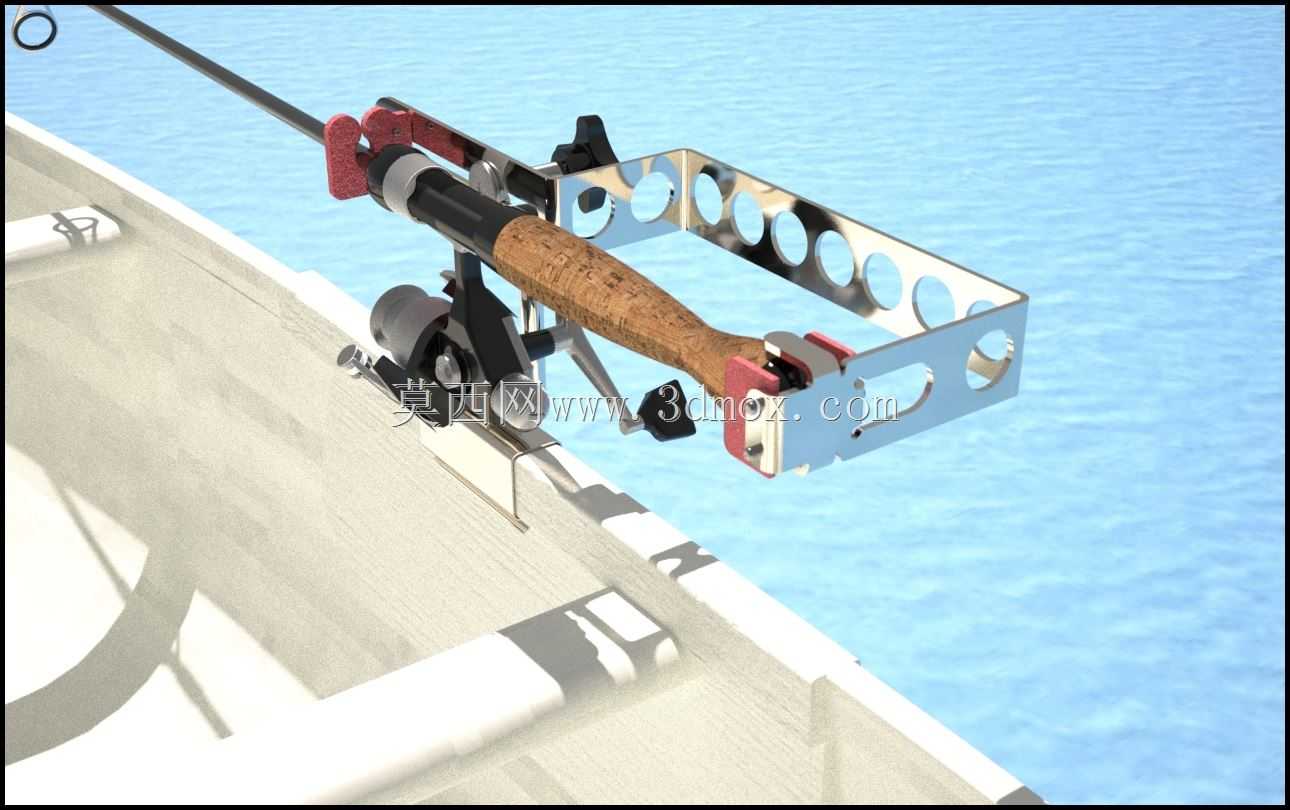

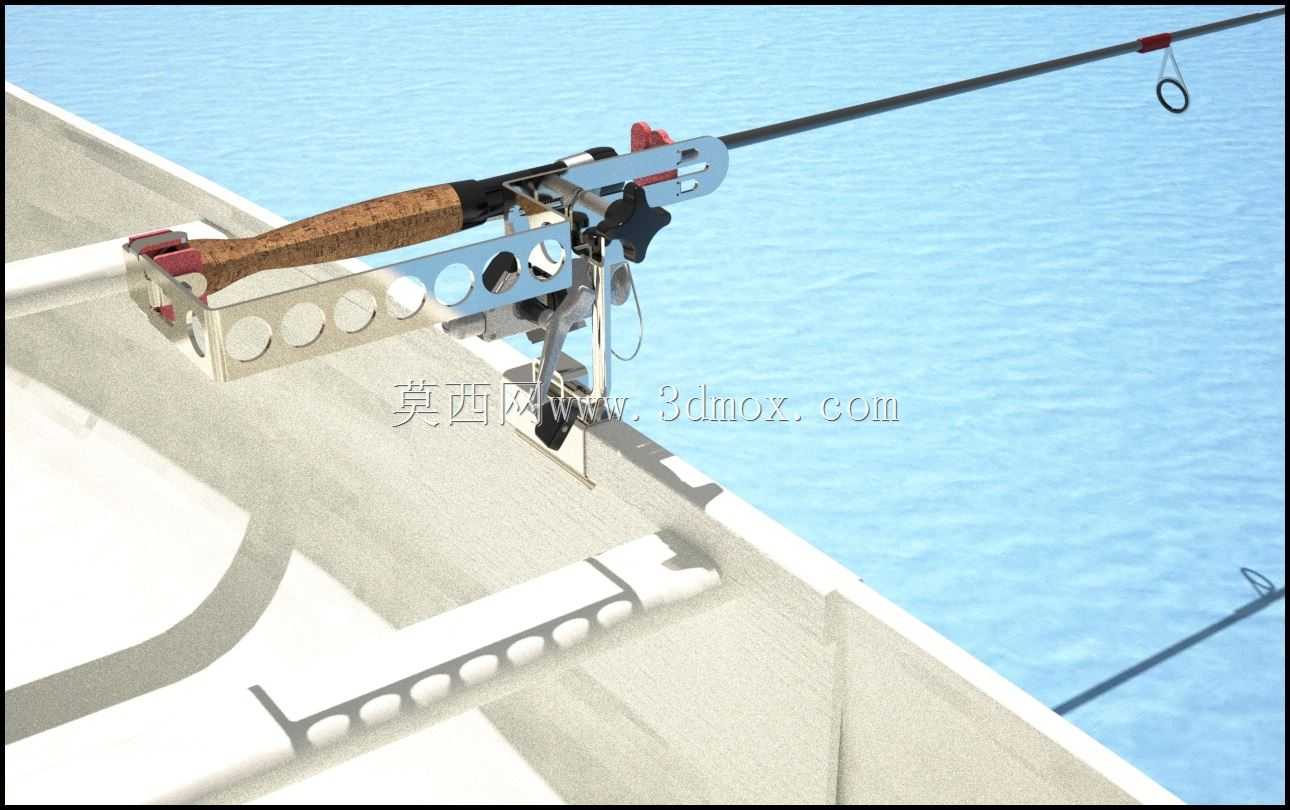

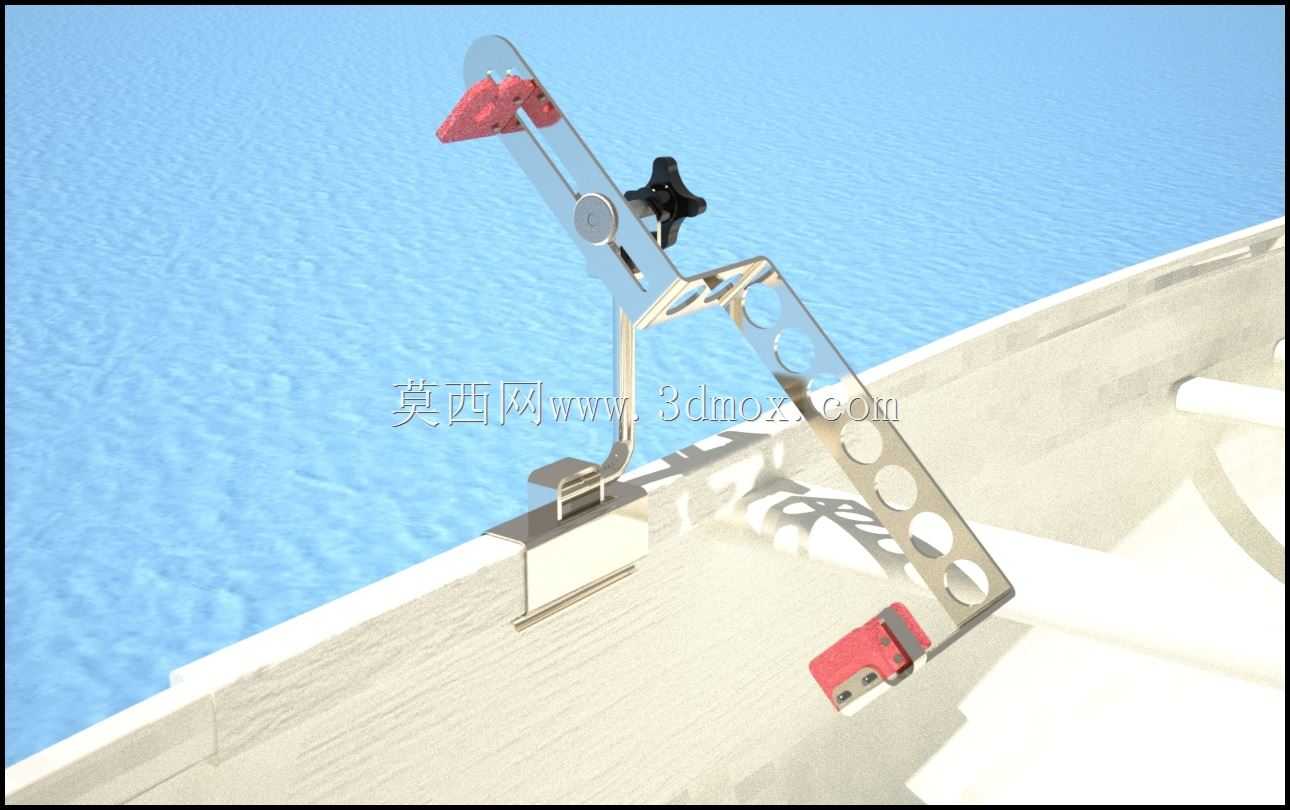

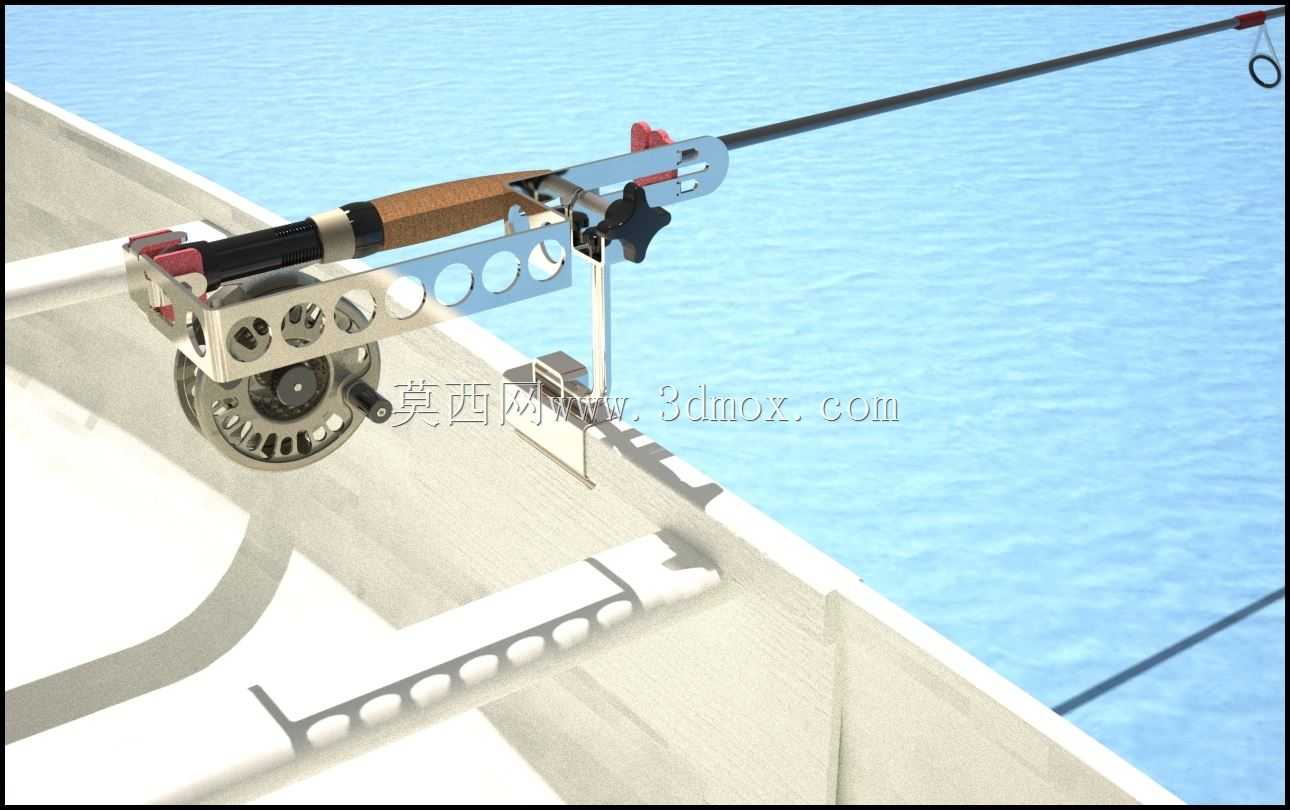

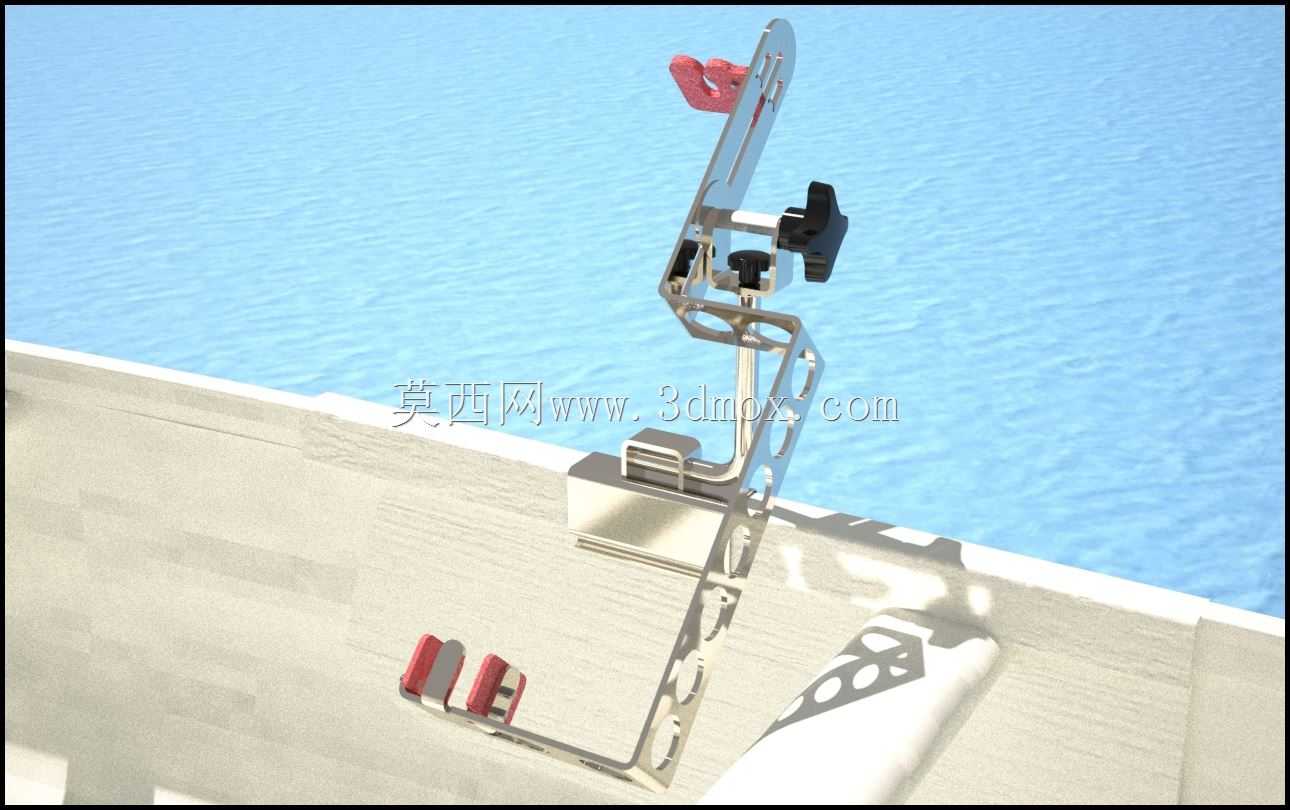

这种支架的设计是非常简单的制造以及耐用。没有什么比出去玩时弄坏设备更糟糕的了！由薄规格不锈钢制成，激光切割并弯曲至最终形状。涉及小T.I.G.焊接。如图所示，使用金属的弹簧作用，将底座卡在舷边轮廓上。没有损坏独木舟的夹紧螺钉。夹钳的形状确保了紧握。红色部分表示灵活的夹钳，可以用皮革而不是普通的氯丁橡胶制成。其想法是，安装是对称的，可以在独木舟的两侧使用。此外，它的形状是这样的，如果一根木杆被一个任性的桨叶从支架上敲出，木杆将落入独木舟中，而不会掉入船外。支架从水平旋转到接近垂直，以及从垂直旋转到平行于独木舟。这个想法是让鱼竿在移动时面向船尾，以保护鱼竿不被物体绊住而受损。鱼竿架的形状还可以使你在拖曳鱼竿时受到打击，鱼竿可以很快从鱼竿架上被抓走，以免丢失鱼。这是通过灵活的“夹紧”部件（渲染图上的红色）和足够的空间来实现的。用于设置垂直角度的调节旋钮也会释放杆支架，使杆类型（旋转钻机与飞钓钻机）滑动可平衡安装以快速拆卸。支架也可由阳极氧化铝制成，颜色与捕捉器产品相匹配。和往常一样，感谢Grabcad成员使用棒、卷轴和旋钮等组件。Rhino v5文件将很快上传
