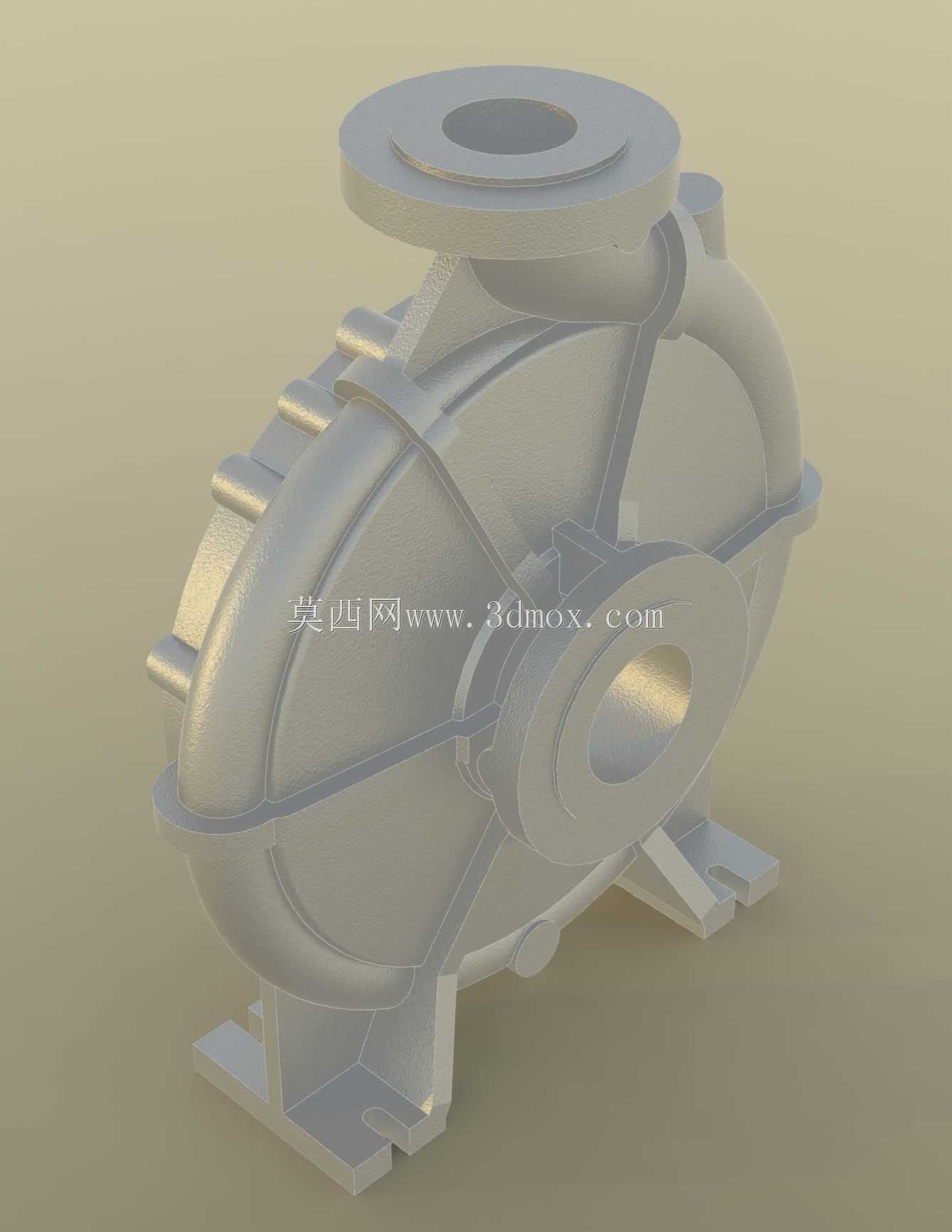

离心泵蜗壳式泵体三维结构设计

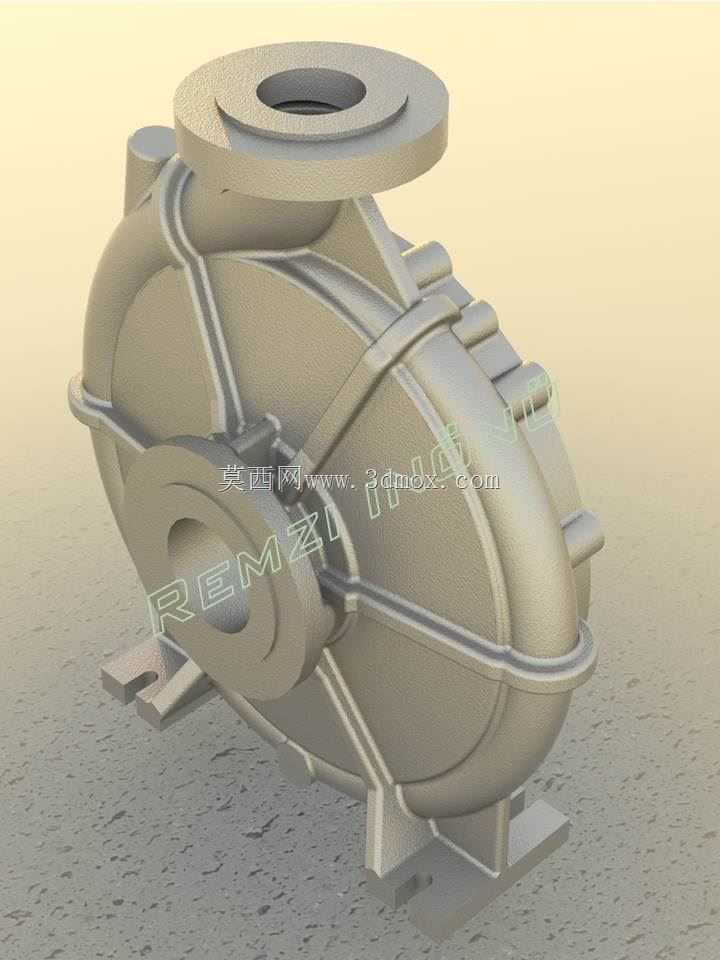

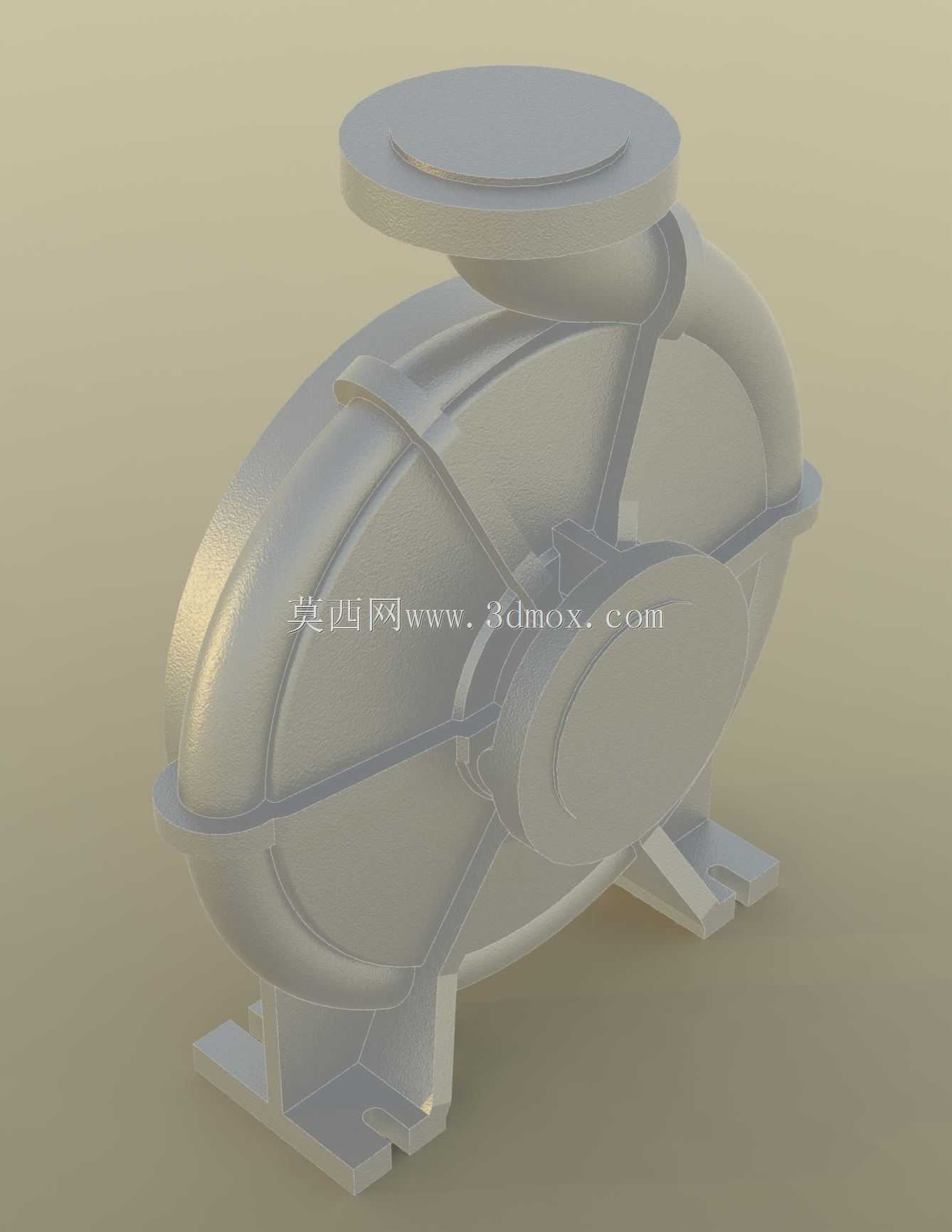

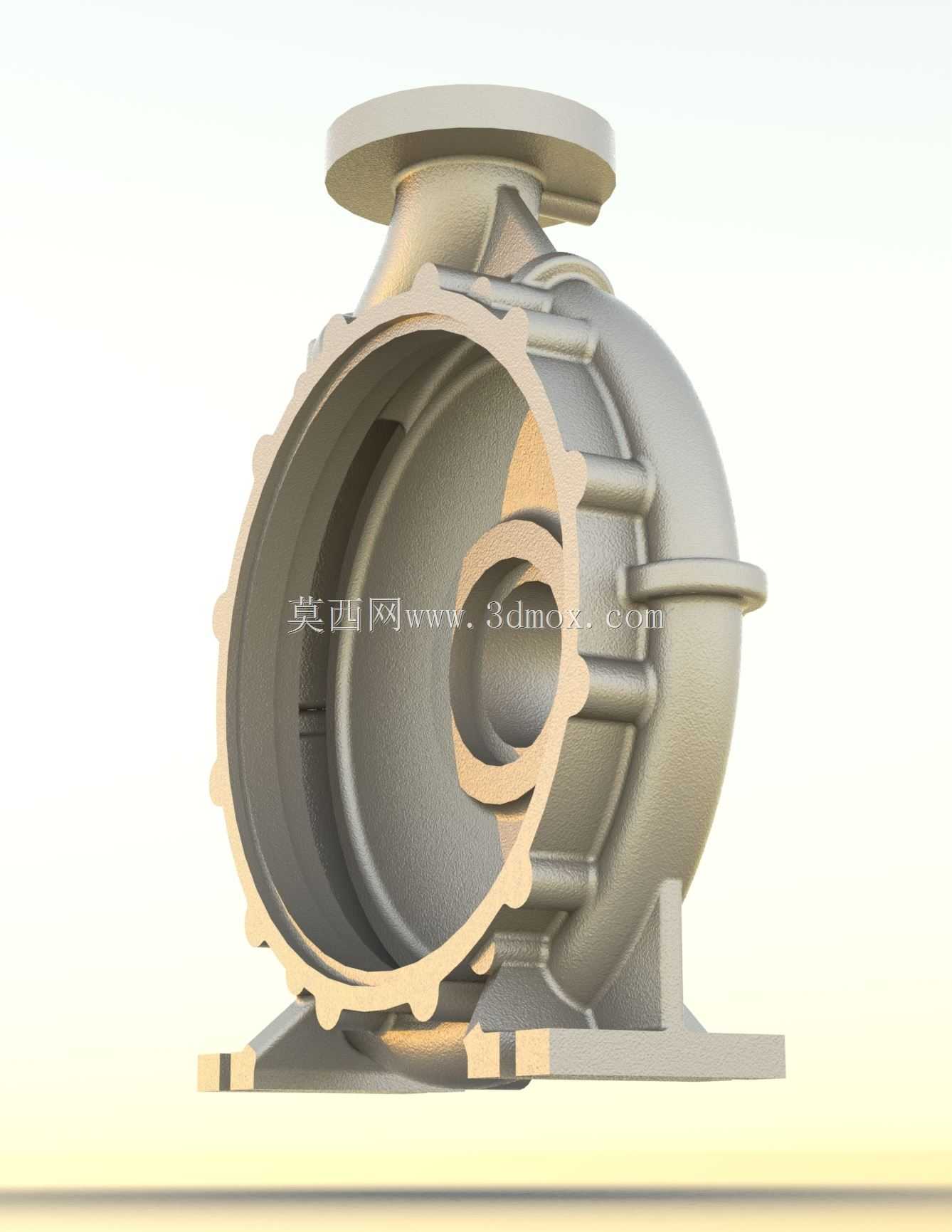

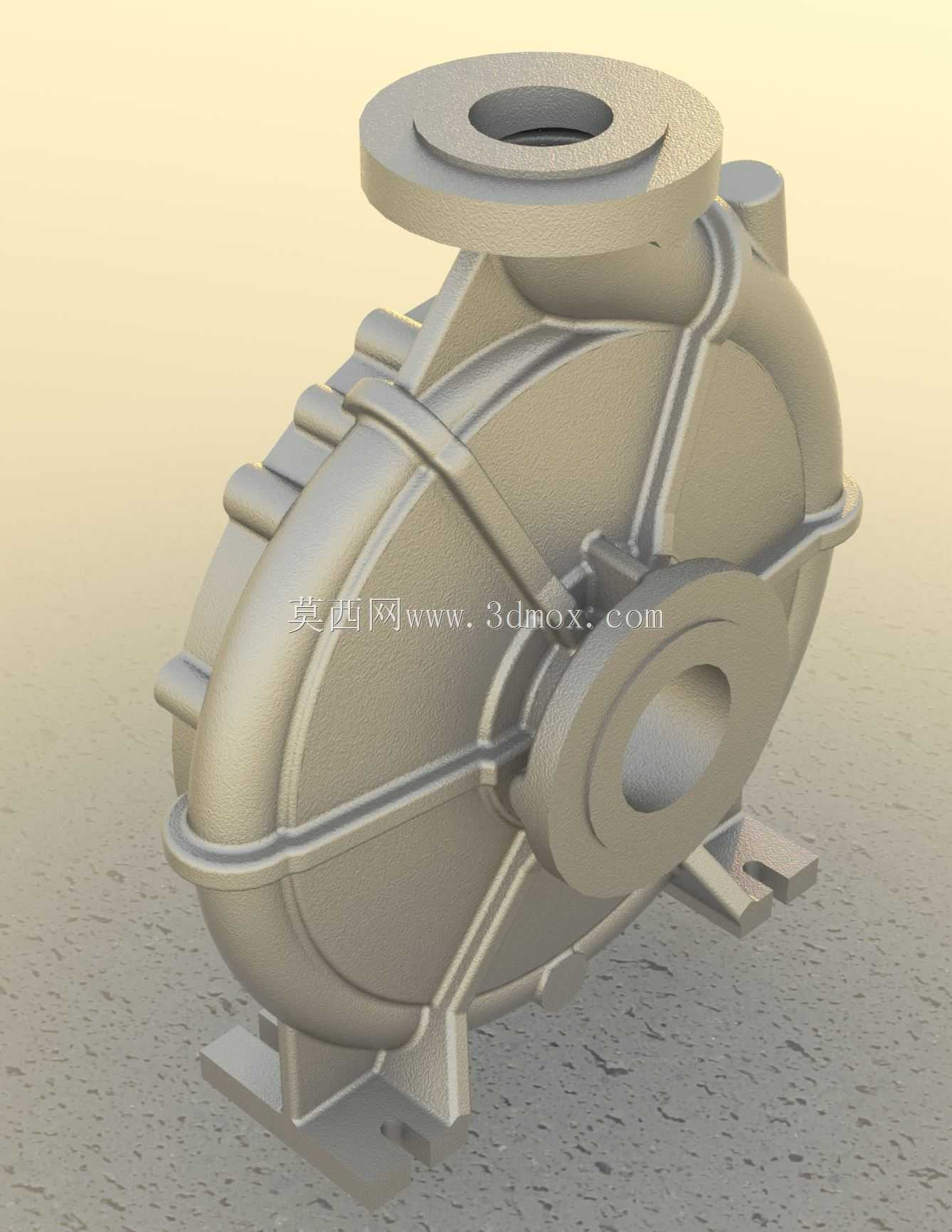

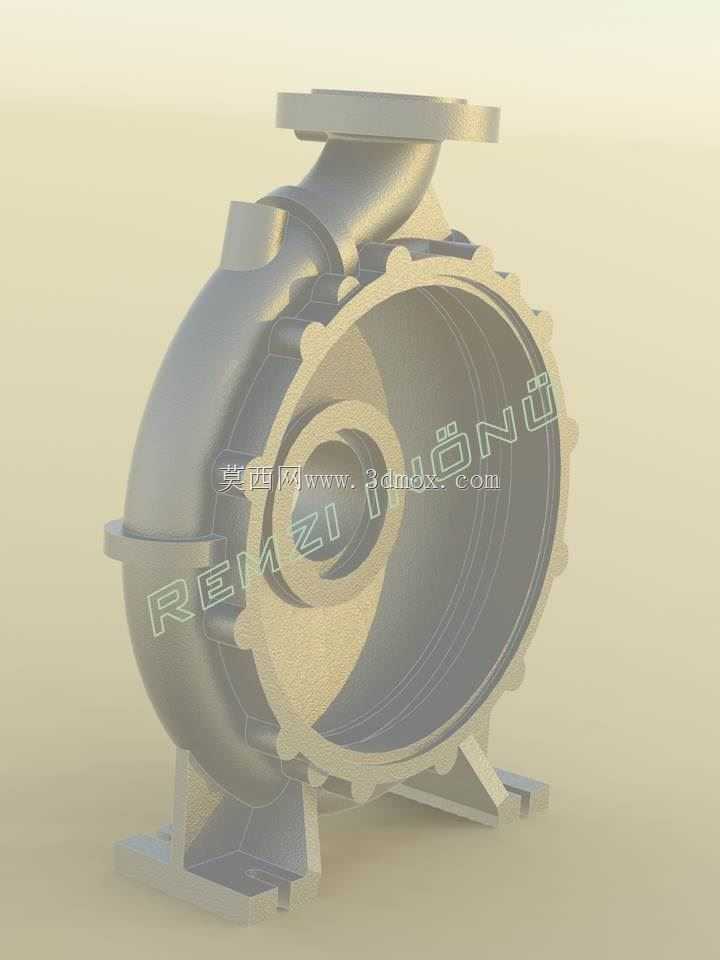

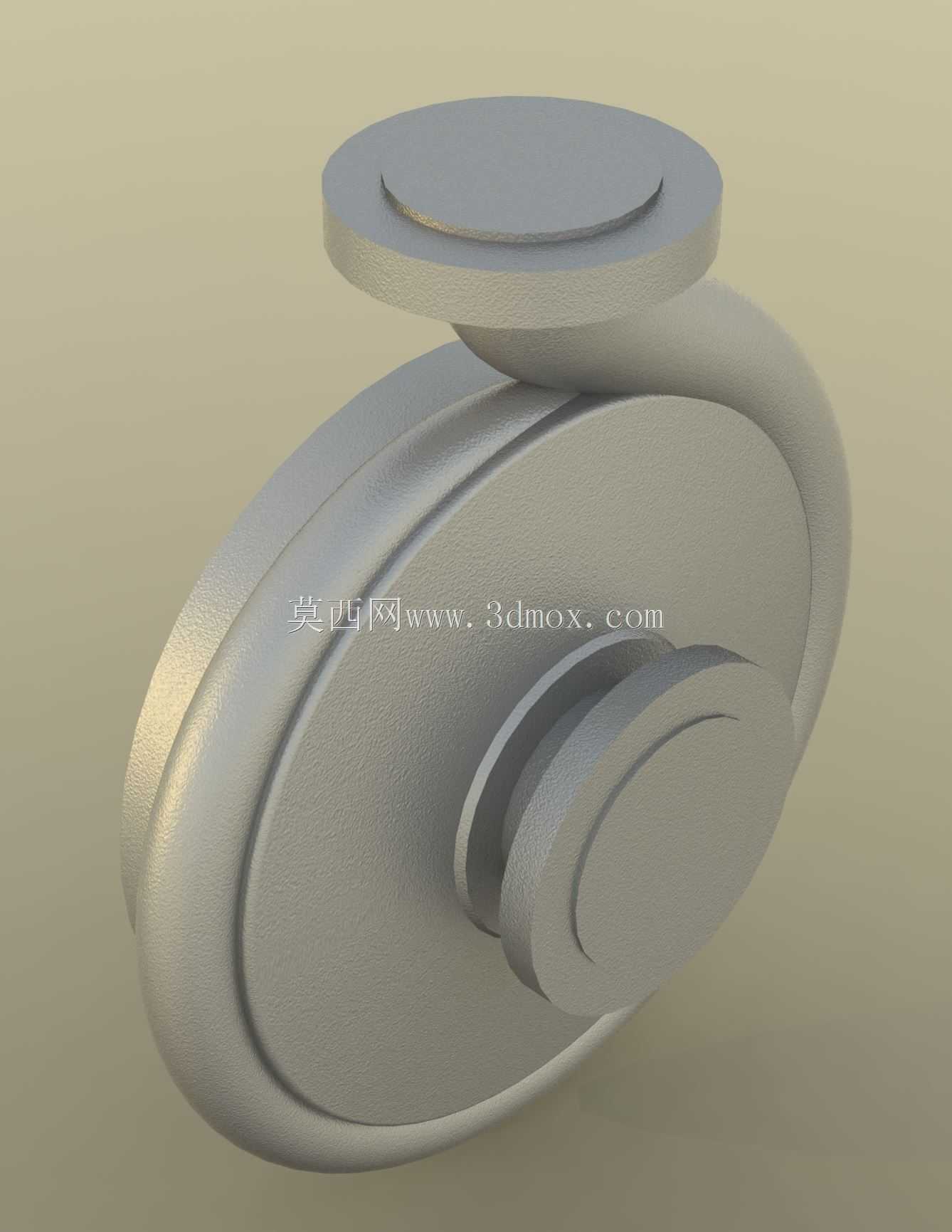

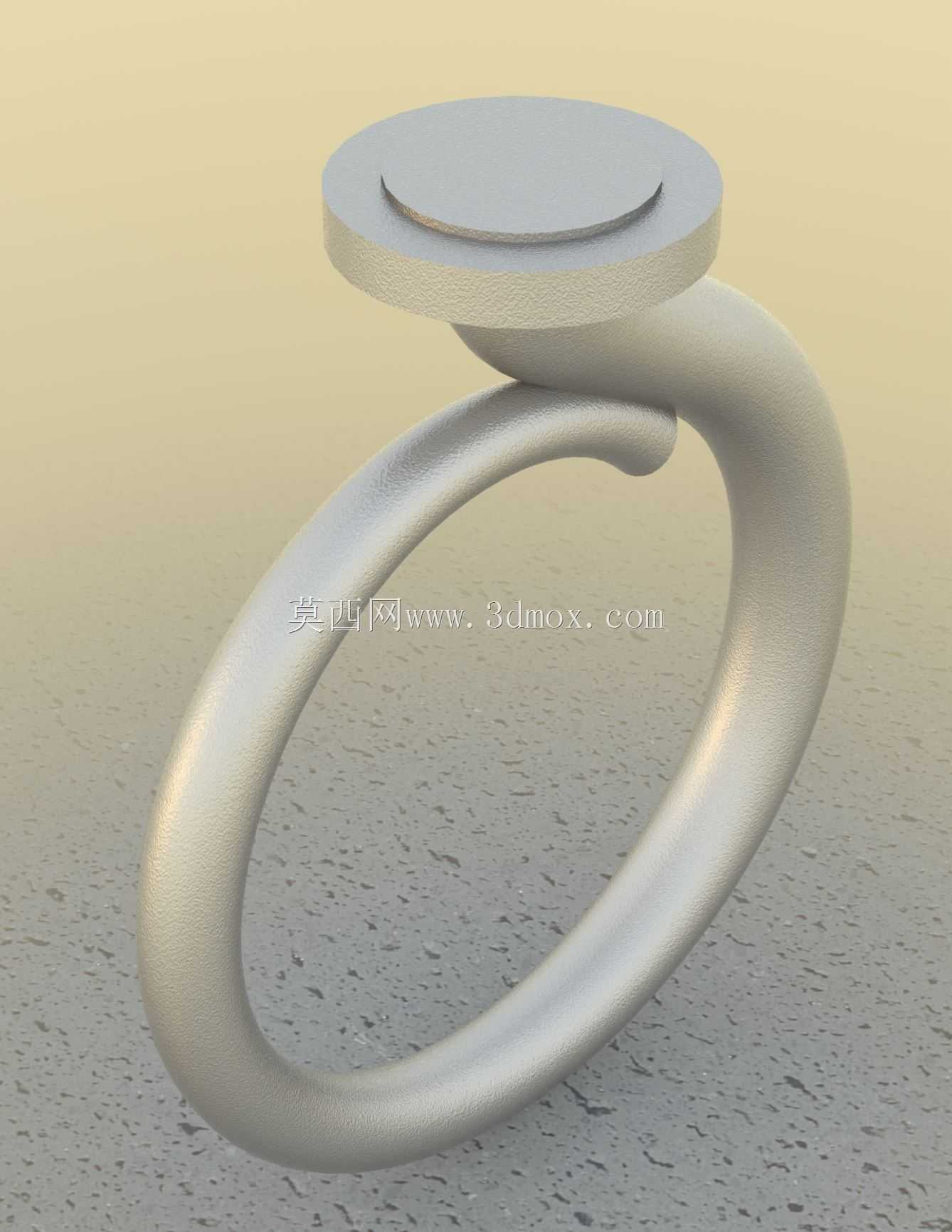

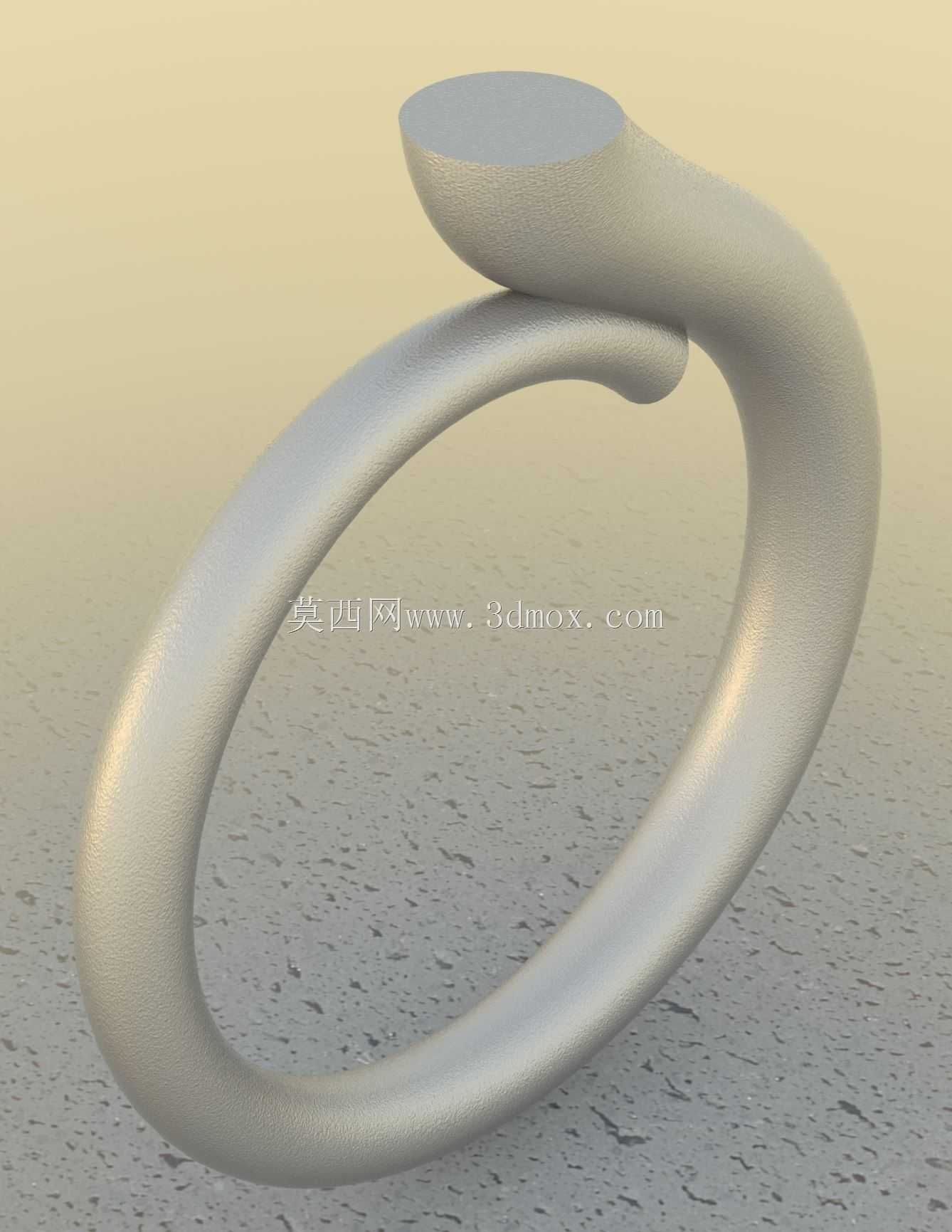

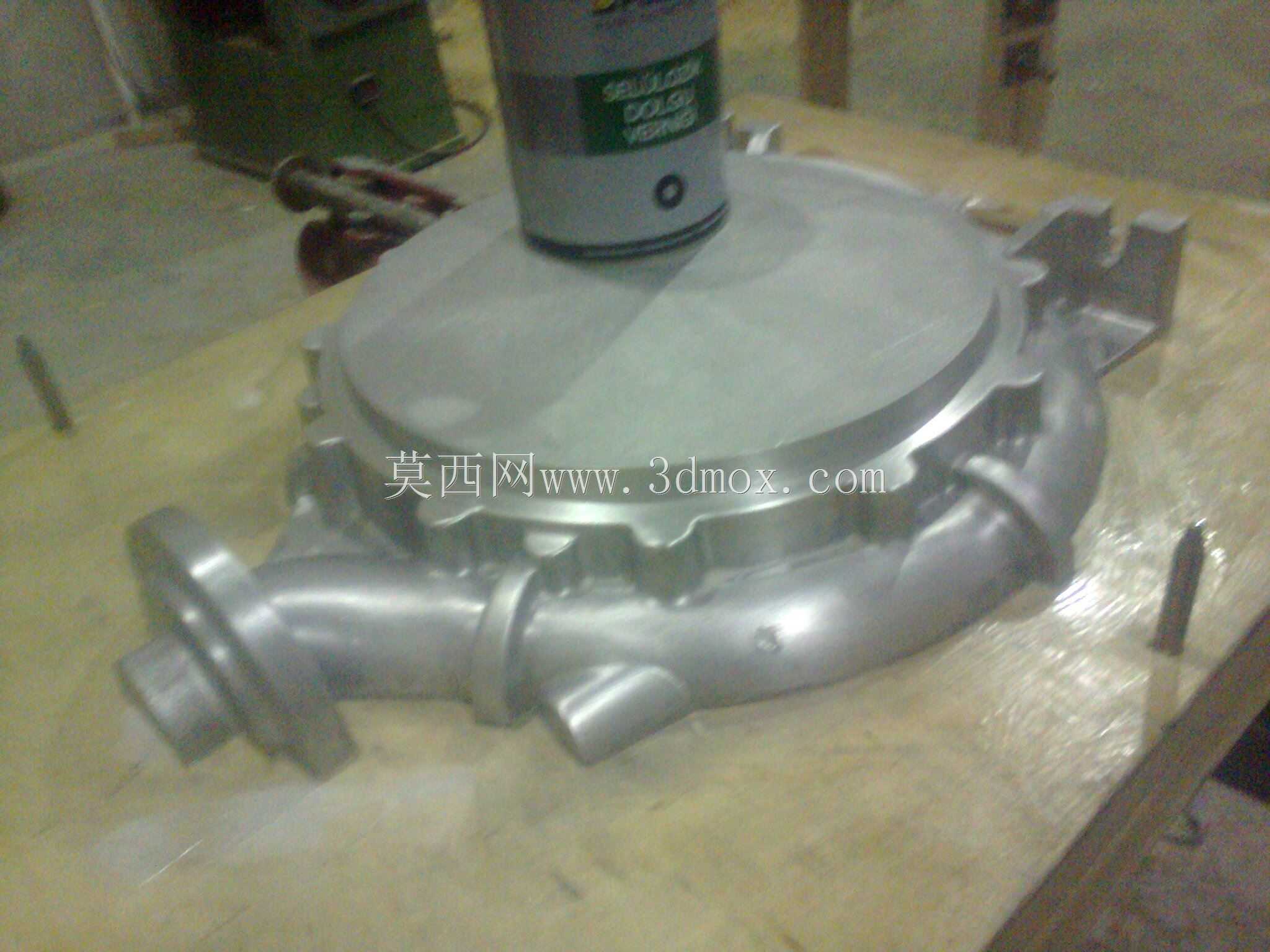

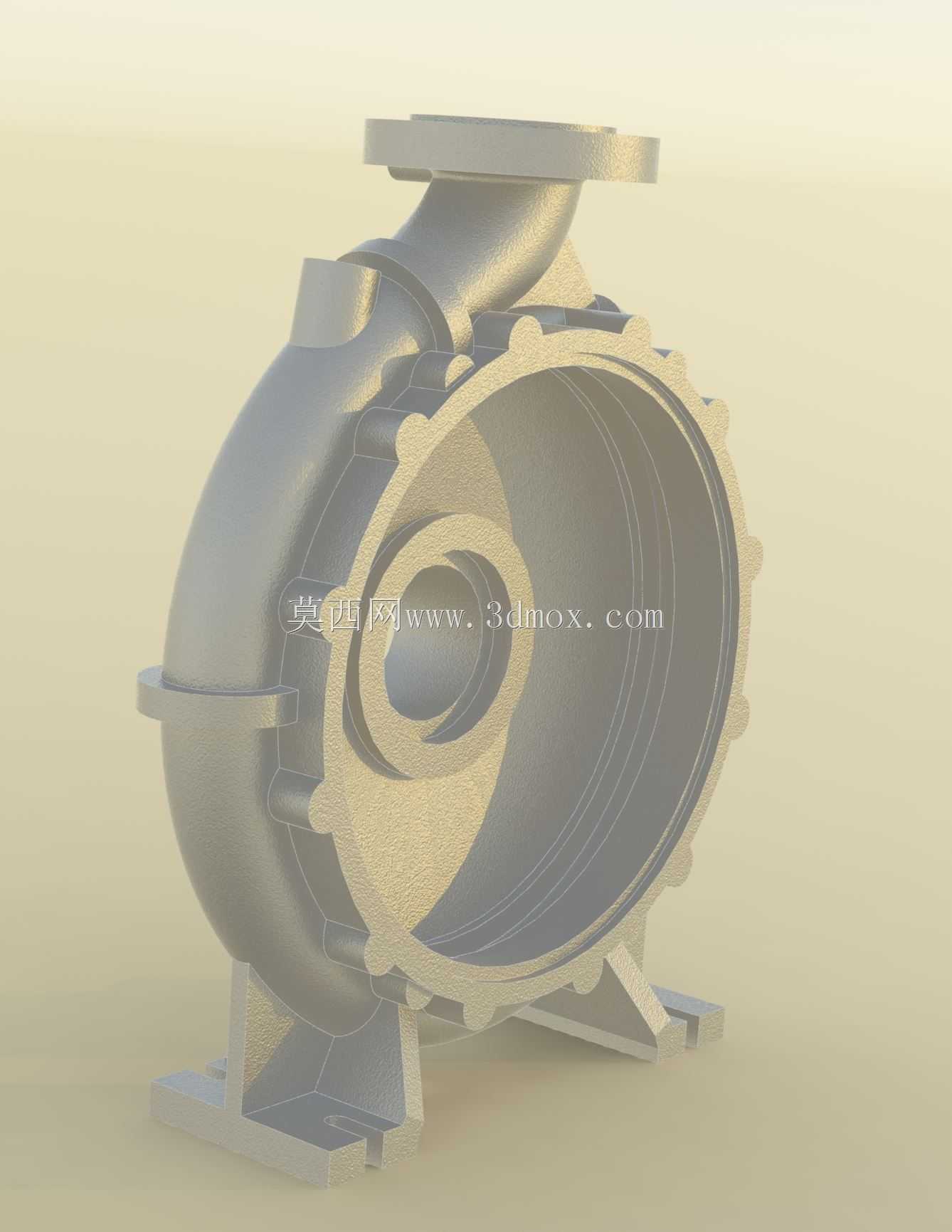

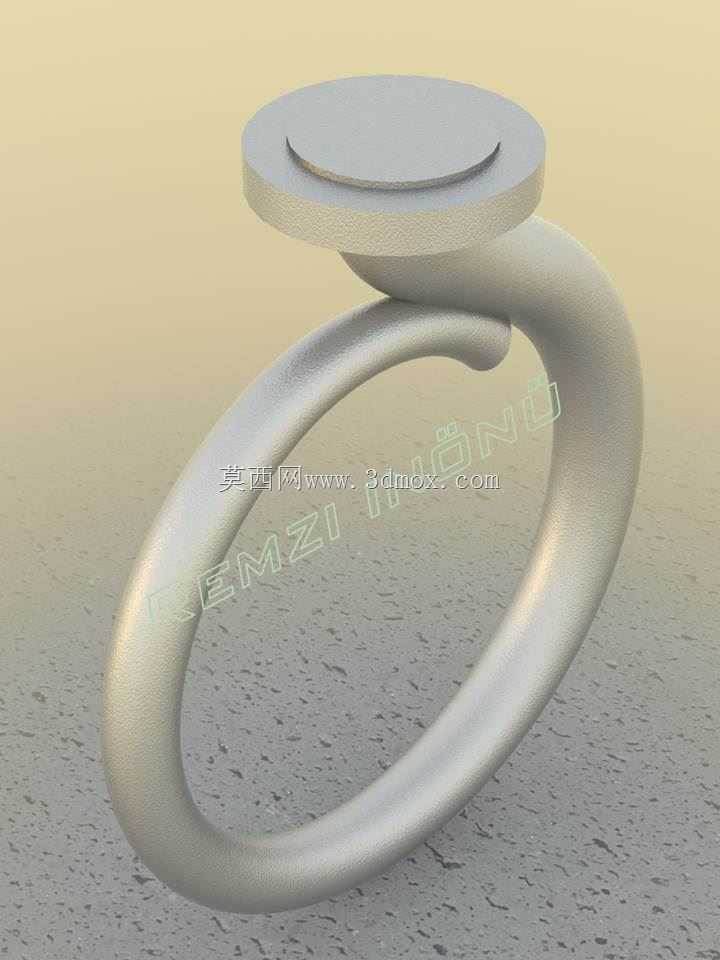

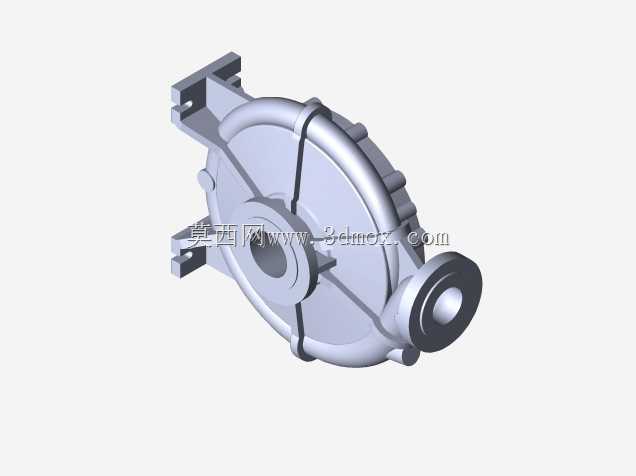

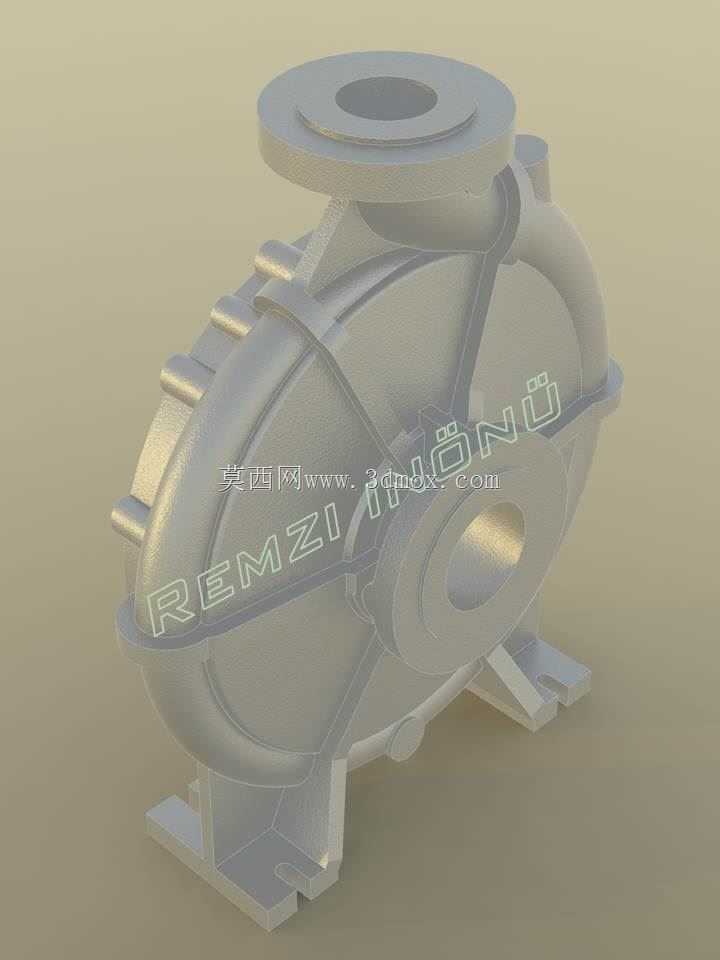

　　该模型为单级离心泵的核心过流部件蜗壳，在流体输送系统中承担着汇集叶轮甩出流体、将流体动能逐步转化为压力能、消除流体旋绕速度分量的核心作用，广泛应用于市政供水、工业循环水系统、暖通空调输配、化工介质输送、农田排灌等场景中，是离心泵整机中决定水力效率、运行稳定性的关键结构件。从结构设计逻辑来看，该蜗壳采用螺旋形压水室结构，流道断面沿叶轮旋转方向逐步扩大，匹配额定工况下叶轮出口的流体流量分布，避免流道内出现局部涡流、脱流等水力损失问题；壳体外侧设置多道径向加强筋，既能够平衡泵体在承压工况下的应力分布，降低薄壁壳体的变形量，也能在铸造过程中起到补缩、减少铸件壁厚不均导致的缩松缺陷的作用。进出口法兰采用标准凸面法兰结构，法兰端面的密封槽、

　　螺栓孔位置均匹配对应压力等级的管路连接标准，安装时可直接与同规格管路对接，无需额外加工适配结构；底部设置的一体式安装支脚与壳体一体铸造成型，支脚的安装孔位间距、底面平面度均按照离心泵整机安装基准设计，能够直接固定在泵组公用底座上，支脚与壳体连接处设置圆弧过渡结构，避免运行过程中振动导致的应力集中开裂问题。从安装边界来看，该蜗壳的轴向安装尺寸需匹配叶轮出口宽度、密封腔安装位置，径向尺寸需预留泵体与叶轮口环的密封间隙、与轴承悬架的连接定位止口尺寸，设计时已考虑与后端泵盖、前端进口管路的同轴度要求，止口定位面的公差按照IT7级精度设计，保证装配后叶轮与蜗壳流道的对中精度，减少运行过程中的径向力不平衡问题。壳体壁厚按照公称压力1.

　　6MPa的承压要求设计，过流面的圆角过渡均符合铸造工艺要求，避免锐角结构导致的铸造粘砂、应力集中问题，同时过流面的流线型设计能够减少流体沿程阻力，提升泵组整体运行效率。在实际选型应用中，该结构蜗壳适配比转速在80-120区间的离心泵叶轮，可输送常温清水或物理化学性质与水相近的介质，运行时蜗壳的隔舌位置与叶轮出口的间隙按照规范设计，既减少间隙泄漏损失，也避免叶轮与蜗壳发生刮擦，同时隔舌的角度匹配流体出口角，降低流体冲击隔舌产生的水力噪声与振动。
